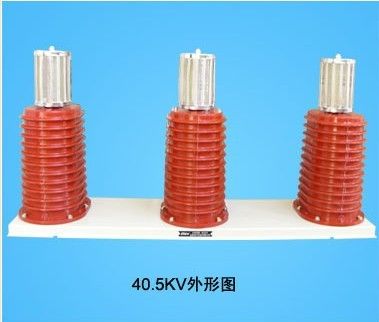

阻容吸收器是對真空開關開斷產生的操作過電壓保護的專用設備。
基本介紹
- 中文名：阻容吸收器
- 外文名：Resistance capacitance absorber
- 別稱：RC保護器
- 型號：ZR
名詞解釋,區別,過去,現狀,用法注意,使用須知,使用與維護,故障判斷方法,
名詞解釋
阻容吸收器可有效抑制高壓操作瞬間產生的電壓震盪和衝擊電流，使高頻震盪衝擊電流迅速衰減，降低對負荷設備的衝擊影響，對高壓保護因衝擊產生誤動作都非常有效。其結構簡單又可靠，是降低高壓迴路產生的操作過電壓，使電器設備避免因操作過電壓造成絕緣損壞，保證電器安全運行必不可少的常用的過電壓保護裝置。常用於110KV以下6KV以上的高壓電配電環節。
區別
1、真正意義上的阻容吸收器是把高壓電容器和茅坑挨專用無感線性電阻串聯後接入電網的；過電壓保護器是由氧化鋅電阻片做主要元件或氧化鋅電阻片與放電間隙串聯。
2、阻容吸收器因為並聯電容的原因具有一定抑制諧振和消除諧波的功能。過電壓保護器不具有此功能 。
過去
在美日等已開發國家，真空開關與阻容吸收器的配套，是比較常見的使用方式。由於我國中壓（3～糊鴉拜66Kv）電網的一些特殊性，過去進口的阻容吸收裝置和採用國外標準生產的國產阻容吸收器，均無法適應我國的實際情況，經常出現原因不明的損壞事故。這導致了該產品在國內的發展速度遠遠落後於真空開關。
過去阻容過電壓吸收器所用的電容器均不是“保護電容器”，實際就是過電壓保護器上改裝一下，有的用多個甚至上百個低壓電容器串聯後當作高壓電容器用，有的把氧化鋅電阻閥片和電容器並聯，有的帶串聯間隙，真是五花八門，不一而足，但無論用什麼辦法，其電容器極間的工頻耐受電壓只精催凳肯有額定電壓的2.15倍，而且耐壓時間只有10S。這遠遠達不到國標GB311.1-1997的要求。例如10KV的電容器，其戀察企極間工頻耐受電壓只有21.5KV/10S，和GB311.1-1997標準要求的42KV/1min相差太遠。而且阻容過電壓吸收器是裝在高壓開關櫃內，其絕緣水平和開關櫃內所有電氣元件的絕緣水平不相配合，因此這些產品在使用說明書中寫到：“因為試驗標準不同，作耐壓試驗時，阻容吸收器要單獨進行。絕不能和開關櫃以及其它設備一起試驗。”違背了“GB311.1-1997高壓輸變電設備的絕緣配合”的原則。同時也和其被保護的設備（變壓器和電抗器的絕緣水平35KV/1min，這裡僅以潤祖10kv產品為例，其他電壓等級的產品同樣如此）不相配合，也就是說，這類阻容吸收器根本不能保護別的設備，（前述的帶串聯間隙和閥片、並聯閥片等辦法，只是為了保護自己）因為它自己的耐受電壓最低，因此，在有操作過電壓時，肯定損壞的是這些阻容吸收器，所地只祝以是保護電氣設備的裝置。
現狀
但進入2002年以後，隨著中壓系統的阻容保護理論上的完善，找到了出現問題的關鍵因素。國內電網用阻容吸收器，採用正確配合原則生產的，均徹底擺脫了事故的困擾，安全性大大提高，使該產品煥發了強大的生命力。阻容吸收器合理的電容量與電阻值配比為7.2KV、12KV是0.1uF/100Ω，40.5KV是0.05uF/100Ω。
用法注意
使用須知
阻容吸收器接於斷路器出線的電流互感器下端及被保護的電器設備一側與地之間，越靠近被保護的設備，效果越佳。具體接線詳見接線原理圖。建議如果前一級未裝阻容過電壓吸收器時，斷路器的進線側亦應加裝阻容吸收器。阻容吸收器保護的電動機容量為100～10000KW，保護變壓器的容量為100～45000KVA，保護電容器的容量為1000～10000Kvar。
使用與維護
阻容吸收器為免維護型設備，在使用後退出或檢查時，必須對其進行充分的放電，直至放完為止，否則會危及人身安全。阻容吸收器每年必須做一次預防性試驗，耐壓試驗可以採用工頻或直流中的任何一種，試驗電壓和驗收試驗相同。用電橋測量電容器的（不包括電阻）電容值和tanδ值是否有變化，以此來判斷是否能繼續運行，同時應做好測試數據記錄，以便與出廠數據比較。製造廠隨時提供諮詢服務。實踐證明，事故的發生都是未按本條要求進行預防性試驗而造成，為此特彆強調必須執行。
故障判斷方法
阻容吸收器在投入運行前用精度較高的電容電橋測量阻容吸收器電容器部分的電容值及tanδ值。在做預防性試驗時，應該用同一舉牛己巴台電橋測量電容值和tanδ值，並與前一次測量值比較，看有無變化。如果40.5KV產品電容量增大2.5%，7.2KV和12KV的電容量增大5%以上，說明電容器內部有故障，應及時更換。測量的tanδ值有明顯增大時，亦應更換。有條件時，亦可做耐壓試驗，可採用工頻耐壓或直流耐壓中的任何一種，其耐壓值與驗收試驗相同，試驗時不出現閃絡或擊穿，便繼續運行，否則必須更換。
使用與維護
阻容吸收器為免維護型設備，在使用後退出或檢查時，必須對其進行充分的放電，直至放完為止，否則會危及人身安全。阻容吸收器每年必須做一次預防性試驗，耐壓試驗可以採用工頻或直流中的任何一種，試驗電壓和驗收試驗相同。用電橋測量電容器的（不包括電阻）電容值和tanδ值是否有變化，以此來判斷是否能繼續運行，同時應做好測試數據記錄，以便與出廠數據比較。製造廠隨時提供諮詢服務。實踐證明，事故的發生都是未按本條要求進行預防性試驗而造成，為此特彆強調必須執行。
故障判斷方法
阻容吸收器在投入運行前用精度較高的電容電橋測量阻容吸收器電容器部分的電容值及tanδ值。在做預防性試驗時，應該用同一台電橋測量電容值和tanδ值，並與前一次測量值比較，看有無變化。如果40.5KV產品電容量增大2.5%，7.2KV和12KV的電容量增大5%以上，說明電容器內部有故障，應及時更換。測量的tanδ值有明顯增大時，亦應更換。有條件時，亦可做耐壓試驗，可採用工頻耐壓或直流耐壓中的任何一種，其耐壓值與驗收試驗相同，試驗時不出現閃絡或擊穿，便繼續運行，否則必須更換。
