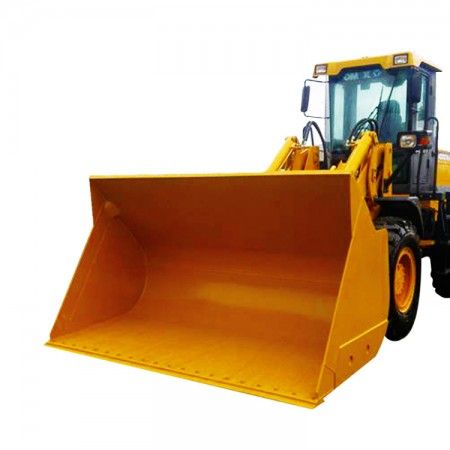

鏟插裝載機

鏟插裝載機

鏟插裝載機是指由輸送機卸載的鏟斗裝載機。主要用於地下礦山巷道和隧道掘進。由鏟斗、刮板輸送機、軌輪行走底盤、液壓系統和電控系統組成。鏟斗鉸接在轉載輸送機前端,裝載時平放地面,藉助行走機構的前進動力插入岩堆。用液壓缸和連桿控制其上下動,鏟滿後繞其鉸軸仰起70°,將礦岩傾卸到輸送機上,並由此轉運到後續運輸設備內。鏟斗和輸送機可一起在底盤仁左右轉動8°30′,增加鏟取寬度。刮板輸送機和行走底盤分別由電動機驅動,輸送機尾部由液壓缸控制可垂直升降和水平迴轉一定角度,調節卸載位置。

基本介紹

  • 中文名:鏟插裝載機
  • 外文名:Shovel loader
  • 學科:開採工程
  • 領域:能源
  • 釋義:由輸送機卸載的鏟斗裝載機
  • 範圍:用於地下礦山巷道和隧道掘進
簡介,工作原理,發展簡史,後卸鏟斗裝載機,後卸鏟斗裝載機基本構造,

簡介

鏟插裝載機是指由輸送機卸載的鏟斗裝載機。主要用於地下礦山巷道和隧道掘進。由鏟斗、刮板輸送機、軌輪行走底盤、液壓系統和電控系統組成(見圖1)。
圖1圖1

工作原理

鏟斗鉸接在轉載輸送機前端,裝載時平放地面,藉助行走機構的前進動力插入岩堆。用液壓缸和連桿控制其上下動,鏟滿後繞其鉸軸仰起70°,將礦岩傾卸到輸送機上,並由此轉運到後續運輸設備內。鏟斗和輸送機可一起在底盤仁左右轉動8°30′,增加鏟取寬度。刮板輸送機和行走底盤分別由電動機驅動,輸送機尾部由液壓缸控制可垂直升降和水平迴轉一定角度,調節卸載位置。

發展簡史

中國20世紀70年代末研製鏟插裝載機成功後,批量生產CCZ-100和CCZ-150型,技術生產能力分別為100和150m/h,CCZ型鏟斗容積為0.48m,插入深度為0.6m,機重為9.5t,適用於寬2.4-3.2m,高2m的巷道掘進,實際生產能力為50-70m/h。

後卸鏟斗裝載機

後卸鏟斗裝載機是指滾臂式鏟斗正鏟後卸的地下裝載機,簡稱裝岩機。主要用於平巷、隧道和傾角<8°的傾斜巷道掘進裝岩,也可用於回採工作面裝礦。後卸鏟斗裝載機按動力分為氣動和電動兩大類,氣動適用於湧水量較大的礦井。按行走底盤型式分為軌輪式、履帶式和輪胎式,軌輪式套用最廣,限制坡度為2%,履帶式適用於直徑≥5.5m豎井掘進裝岩或清底,很少用輪胎式。

後卸鏟斗裝載機基本構造

整機由裝載機構、提升機構、迴轉機構、行走底盤、動力和操縱裝置組成。裝載機構包括鏟斗、兩個滾動斗臂、橫樑和兩組穩定鋼繩,提升機構由電動機、減速器、捲筒和鏈條等組成,迴轉機構由上下轉盤、滾珠圈和正位機構組成,可使鏟斗相對底盤左右迴轉一定角度,擴大裝載寬度,鏟取巷道兩側的岩石,在鏟斗提升到終點前轉回到正中位置卸載。氣動式由管路供氣,用活塞式或葉片式氣馬達驅動,電動式由低壓電纜供電,用交流防爆電動機驅動。
