鏈式開溝機

鏈式開溝機是一種高效實用的新型鏈條式開溝裝置。其主要由動力系統、減速系統、鏈條傳動系統和分土系統組成。柴油機經過皮帶將轉動傳遞到離合器後，驅動行走變速箱、傳動軸、後橋等來實現鏈條式開溝機的向前或向後的直線運動。

基本介紹

• 中文名：鏈式開溝機
• 外文名：Chain Ditcher
• 第一條：技術領域
• 第二條：背景技術
• 第三條：鏈式開溝機簡介

產品介紹

技術領域

本實用新型涉及一種挖溝開槽設備裝置，具體是一種用於鋪設農田管道、城鄉光電纜等所用到的鏈條式開溝機。

背景技術

隨著經濟的發展，國家對基本建設力度加大，地下管道、電（光）纜鋪設工程數量激增，質量要求提高。靠人工開挖，不僅效率低下，溝槽開挖質量欠佳，且不能滿足“微創”要求。現有機械化溝槽開挖技術基本分為三種：一是用小型挖掘機開挖；二是在大型拖拉機上安裝並拖動小鏈條作業；三是圓盤式開溝機。但，所述現有三種技術方案均存在不足：用小型挖掘機開挖下水道、溝壑、水渠等大型工程，效率高質量好；但開挖預埋管道、電（光）纜用窄深溝，則大材小用，高炮射蠅；在大型拖拉機上安裝並拖動小鏈條進行挖溝作業，由於拖拉機輸出轉速較高，與鏈條的低轉速高扭矩不匹配，極易造成鏈條斷裂，且效率偏低。圓盤式開溝機是將發動機的轉動傳遞到安裝有刀具的直徑較大的圓盤上，通過圓盤的轉動實現挖掘。該圓盤裝置結構是由柴油機驅動一系列帶、鏈條、鏈輪、渦輪減速機等減速來實現低轉速、大扭矩，從而帶動轉盤旋轉開挖，整機裝配成本高，結構複雜，零部件更壞頻繁，效率低下，僅適合開挖路邊等小量工程為宜。

功能簡介

通過四聯帶將動力系統中柴油機的轉動傳遞到減速系統中的減速箱後驅動安裝在其上的主鏈輪，主鏈輪帶動與之嚙合的鏈條轉動。刀具安裝在鏈條上，在動力系統的驅動下，鏈條帶動刀具轉動加平動，從而實現開溝。採用本方案所述鏈條式開溝機，可實現所挖溝槽深淺一致，寬度均勻且尺寸可調，大大提高了挖掘質量和效率。

鏈條式自走開溝機

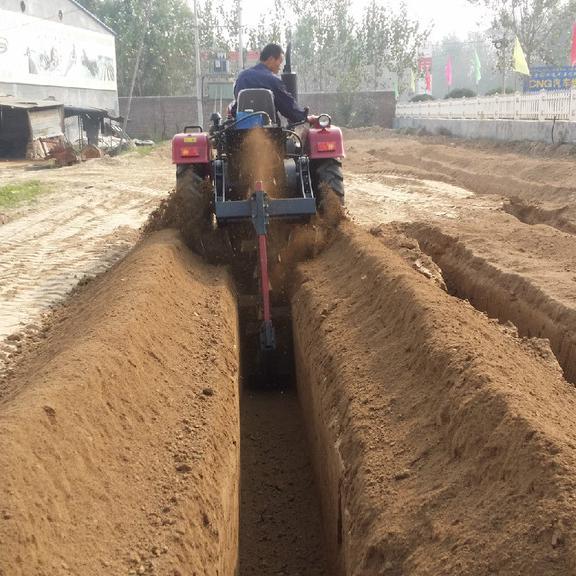

鏈條式開溝機採用了60-140馬力不等的動力，為開挖不同寬窄的溝型，可以改裝成單雙鏈條兩種，可開挖寬度13-55公分不等，深度可達1.5米的溝型，本實用新型最重要的特點是開挖速度快，可達500-700米/小時，故障率低，簡單實用。

開溝機

根據客戶需要研發設計而成，專為20—95馬力拖拉機配套使用的新型開溝設備。它是在普通拖拉機上通過安裝超低速變速器實現低速緩行，從而使溝深上下統一，寬度左右勻稱。該機採用迴旋式開溝器，開溝寬度為10—40厘米，開溝深度可調，最大開溝深度為160厘米，開溝速度每小時可達100—300米。所開溝形溝直、壁陡，溝深和溝寬統一，人工和挖掘機無法開出此溝形。主要適用於農田水利灌溉地地下管道，自來水管道及地下電纜鋪設等項工作的開溝作業。 配套拖拉機功率 25—95馬力 工作速度 50—500m/h 油缸壓力 16Mpa 開溝寬度 15、20、25、30、35、40cm 開溝深度 0—160cm。 (註：開溝寬度大於40cm ，可定做！價格另定。)

·經濟效益顯著：購買該機器，投資少，見效快，一台機器能替代幾十個人的工作，還不用操心工人的吃住等一些雜事；

·開溝質量好：開出的溝，可窄到10-40公分，深達1.5米以上，且溝直、壁陡，人工和挖掘機無法開出這樣的溝；

·質量好，壽命長：切削刀片和鏈條採用特殊材料與工藝製造，使用壽命長；

·效率高：較人工和挖掘機有更高的作業效率（是挖掘機的3-5倍，自走式的效率更高）和經濟效益，特別是在挖窄深溝的情況（埋管或埋電纜）下，該機的作業效果就更顯突出。

整機結構簡單，操作方便，維護容易。若配套的拖拉機沒有超低速檔（爬行檔），我單位可對其進行改造，加裝超低速裝置。
