量塊比較儀（英文名：Gauge comparator）是比較量塊的儀器，德國、瑞士等國均有生產。
基本介紹
- 中文名：量塊比較儀
- 外文名：Gauge comparator
- 含義：比較量塊的儀器
- 款式：德國FMS、德國mahr等
技術參數,儀器簡介,
技術參數
生產廠商 型號 測量範圍 分辨力 重複性 測量不確定度 溫度要求 溫度補償
德國FMS EMP Ⅱ 0~100mm 0.01μm ±0.01μm 0.03μm +0.3L （L in m） 20℃±0.5℃ 不需要
瑞士TESA UPD 0~100mm 0.01μm 0.04μm ±（0.05+0.5L）（L in m） 20℃±0.5℃ 需要
德國Mahr Pr826 0~100mm 0.01μm ±0.01μm 20℃±0.5℃ 不需要
NANOCEHCK GCK150 0-150mm 0.01μm ±0.01μm (0.05+L/1000)um 20℃±0.5℃ 不需要
結構及控制系統
生產廠商 型號 結構 控制系統測量面磨損 測量效率
德國FMS EMP Ⅱ 雙測頭 測頭的升降控制系統 無高
與量塊推送系統合而為一，
專利技術
瑞士TESA UPD 雙測頭 單獨的測頭升降控制 有一般
系統和量塊推送系統
德國Mahr Pre826 雙測頭 單獨的測頭升降有低
控制系統和量塊推送系統
NANOCHECK GCK150 雙測頭 測頭的升降控制系統 有高
控制系統和量塊推送系統
儀器簡介
目前有幾款做的比較領先的儀器：德國FMS、德國mahr、瑞士tesa、國內NANOCHECK
原理都是通過測點接觸量塊，進而比較得到待測量塊的尺寸。

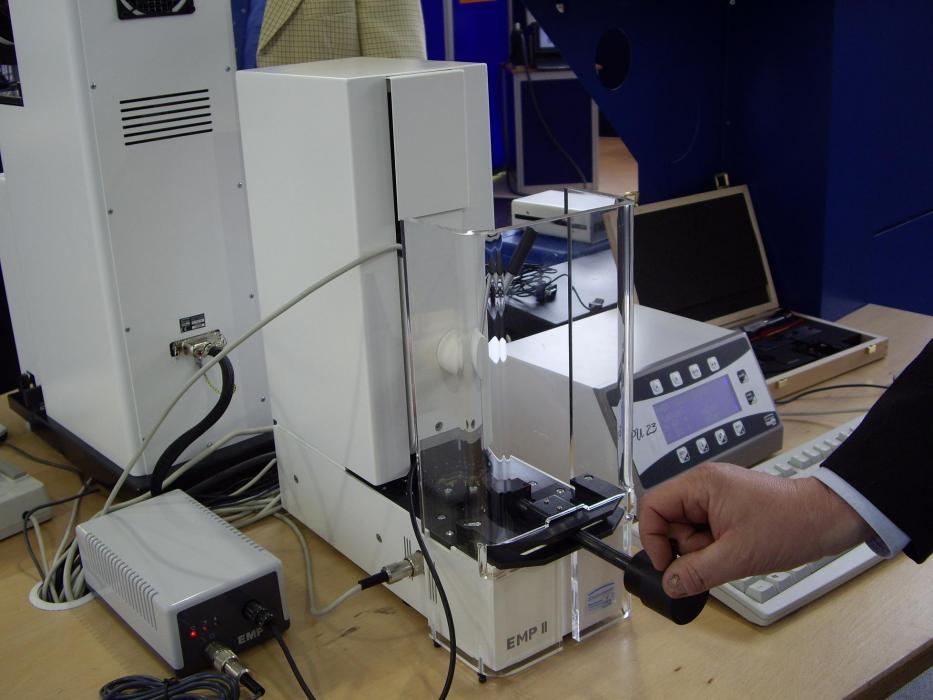

以下是德國FMS的技術參數，以及和其他儀器的比較：
校準平行量塊的測量工作站
·快速、可靠、高精度(1等不確定度)
·測量範圍：0,5～100mm
·重複精度：±0,01 μm
·不確定度：0.03 μm+ 0.3 x L (L in m)
EMP II校準附屬檔案一套6對量塊組，K級精度每一套都符合如下要求:
·EAL-G21校準量塊比較儀歐洲實驗室認可聯盟
·DKD-R 4-1 德國校準服務機構（DKD）指導檔案用於量塊比較儀的校準Pair 1 (A= 0,5 mm; B= 0,5 mm)Pair 2 (A= 1,0 mm; B= 1,005 mm)Pair 3 (A= 1,0 mm; B= 1,01 mm)Pair 4 (A= 4,0 mm; B= 4,0 mm)Pair 5 (A= 100,0 mm; B= 100,0 mm)Pair 6 (A= 6,0 mm; B= 6,0 mm)
特殊凹槽式量塊用於確定下測頭B的測量偏差
各種量塊比較儀的對比
