里卡特圖又稱區域熱平衡圖,里卡特圖是以高爐具有煤氣發生供熱和熱交換兩功能為基礎的。20世紀初馬西修斯提出了區域熱平衡概念,而里卡特於1927年根據高爐熱交換和區域熱平衡特點創立了溫度-熱量圖,成為描述高爐煉鐵的最早的熱平衡模型。

基本介紹

  • 中文名:里卡特圖
  • 外文名:Carter figure
  • 學科:冶金工程
  • 領域:冶煉
  • 範圍:能源
  • 別稱:區域熱平衡圖
簡介,歷史沿革,里卡特圖的分析,里卡特圖的套用,

簡介

里卡特圖又稱區域熱平衡圖,里卡特圖是以高爐具有煤氣發生供熱和熱交換兩功能為基礎的。

歷史沿革

20世紀初馬西修斯提出了區域熱平衡概念,而里卡特於1927年根據高爐熱交換和區域熱平衡特點創立了溫度-熱量圖(圖1),成為描述高爐煉鐵的最早的熱平衡模型。
圖1圖1

里卡特圖的分析

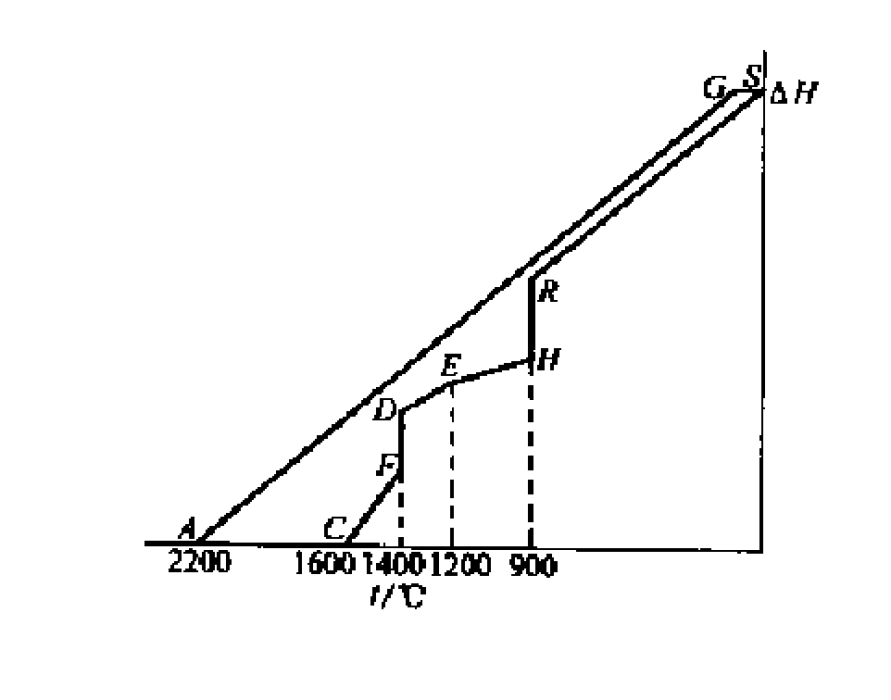

里卡特圖是以高爐具有煤氣發生供熱和熱交換兩功能為基礎的。進入高爐內的燃料遇到熱風燃燒形成CO放出熱量,這熱量加熱燃燒產物(爐缸煤氣)到一定溫度。在上升過程中高溫煤氣通過熱交換將熱傳給爐料,供加熱爐料和冶煉過程的物里化學反應的需要,到煤氣離開高爐時,溫度下降。里卡特以溫度為橫坐標,煤氣放出熱量△H為縱坐標,把煤氣供熱和冶煉過程中各區域的需熱繪製在:t-△H圖上(圖2)。如果把高爐分為上下兩個區域,則高爐上下的熱量供求線與高爐熱交換曲線是相對應的。從圖2可以看出RS表示高爐上部冶煉所要求的熱量線;RS表示高爐下部冶煉要求的熱量線,而AG為高爐煤氣的供熱線。在高爐內熱交換達到極為里想的狀態下,熱貯備區內煤氣和爐料之間的溫差△t=0,這時煤氣供熱線與爐子上下部要求的熱量線的轉折點R相切。這個R點就是高爐煉鐵熱量供求上決定最低焦比的肩點,里卡特及其他學者就是利用這一特性,分析高爐冶煉和計算高爐冶煉的最低焦比的。
圖2圖2

里卡特圖的套用

在20世紀20年代人們對高護煉鐵過程還沒能科學地掌握的情況下,里卡特設定高爐的熱平衡分為4個區:
(1)從0~900℃區內進行水分蒸發、結晶水分解、氧化鐵的間接還原以及加熱爐料到900℃;
(2)900~1200℃區內進行石灰石分解,爐料進一步加熱,里卡特認為石灰石在900℃分解完畢,所以在圖中出現RH垂直台段;
(3)1200~1400℃區進行鐵的直接還原及鐵和渣的熔化和過熱,鐵的直接還原全部在140時進行,所以圖上出現第2個垂直台段DF段;
(4)1400℃以上區進行Si、Mn及其他元素的直接還原和其他過程。這樣在高爐煉鐵過程的需熱線上出現多個折點,決定焦比的肩點可能是R點,也可能是D點。
人們已對高爐煉鐵過程有了較清楚的科學的認識,例如石灰石不可能在900℃分解完畢,鐵的直接還原也不完全是在1400℃時進行,因此不會出現RH和DF段。區域熱平衡圖只要分成上下部兩個區域,以R點為肩點確定焦比。儘管里卡特當時在認識上與高滬生產實際有差距,但他的這項研究和創見仍是極有價值的,在很大程度上幫助人們更深入地里解各種因素對焦比的影響,後來很多研究者完善了區域熱平衡,並用它計算高爐煉鐵的焦炭消耗量。
