透水丁壩

透水丁壩常常是由樁、竹子和木頭構成，可以使水流通過。水流通過透水丁壩時，損失一部分水能，流速降低，從而挾沙能力也降低並導致泥沙淤積。透水樁丁壩可以用來阻止河岸侵蝕或淤堵汊河。

基本介紹

• 中文名：透水丁壩
• 外文名：Permeable spur dike
• 定義：用來阻止河岸侵蝕或淤堵汊河
• 學科：土木工程

技術簡介

河道整治中不同結構和外形的丁壩對河流的作用很不一樣。根據修建的方法和材料，丁壩可以分為透水壩和不透水壩。透水丁壩和不透水丁壩從名字上可以看出它們建築材料不同，同時對水流的影響也不同。透水丁壩降低流速而不透水壩改變水流方向或者說具有挑流作用。

透水丁壩常常是由樁、竹子和木頭構成，可以使水流通過。水流通過透水丁壩時，損失一部分水能，流速降低，從而挾沙能力也降低並導致泥沙淤積。透水樁丁壩可以用來阻止河岸侵蝕或淤堵汊河。

類型

從圖1可以看出早期透水丁壩的結構，它是一排由一個橫樑把2～3個樁交叉聯繫在一起的樁組成。為了防治壩體下游和壩體之間的沖刷，首先要沉排一個防沖軟鋪蓋以達到樁的穩定。樁間的流速和深度決定了防沖軟鋪蓋的尺寸，沖刷坑向上游發展6～9 m，向下游發展9～15 m。在靠近河流的丁壩頭部沖刷坑要大一些。

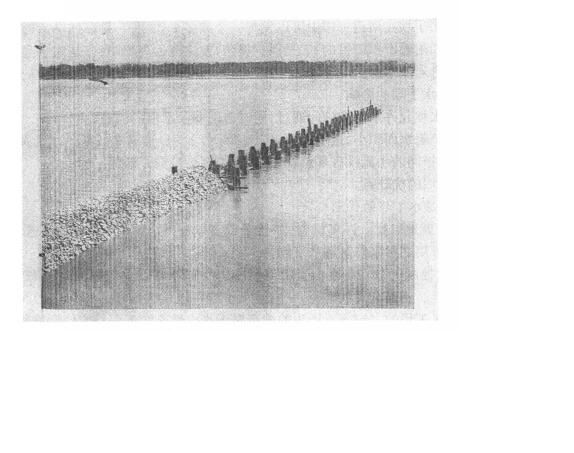

圖2顯示了密西西比河的樁式丁壩，透水丁壩逐漸轉變為不透水丁壩。圖3顯示了用竹子和木材修建的透水壩。圖4顯示了在孟加拉國的不透水丁壩樁列。目前，透水丁壩可以由鋼樁、預製混凝土樁構成，被埋入河床和灘地，可以由一排樁組成，也可由多排樁構成（見圖5）。最近，提出了一種由不透水部分和透水部分組合成的新壩型（圖6），對這種壩型已經進行了多項試驗研究。

作用

透水丁壩在河道工程中可以發揮一個或多個作用，一是降低流速形成緩流，達到在壩附近淤積的目的；二是保護堤防，使主流遠離堤防；三是縮窄寬河槽，通常是改進通航水深。

影響

透水壩允許水流從樁間通過，同時也削弱了水流的流速。

由於阻水面積小，透水壩通常在較低的水力荷載下工作，通過樁間的水流沒有環流發生，或者說至少減弱了環流。

優缺點

優點

（1）就地取材。許多材料，如竹子或者木材等，都可以用來修建透水壩，利用當地可用之材來修築透水丁壩。

（2）控制流態。在透水丁壩範圍內可以適當地控制流態，使之與河岸平行。正確選擇壩間距，一組透水丁壩可以增大減小靠近河岸的流速的作用。透水丁壩的方向或者壩頭的構造對於水力性能和工程穩定性影響較弱。

（3）淹沒透水丁壩區域，紊流比淹沒不透水丁壩明顯減弱。淹沒透水丁壩比淹沒不透水丁壩更有效保護沿岸財產安全，因為前者並不像後者那樣會造成很強紊流和漩渦。然而，只有在較高輸沙的河流上，這些丁壩作用才明顯。

缺點

（1）透水丁壩承受漂浮物、流冰和原木等衝擊力不足。來自迎水面漂浮物的堆積會使透水丁壩變成半透水壩，甚至成為不透水丁壩。

（2）如果河道工程是用於將河流主槽在約束限制範圍內，透水丁壩並不適合。透水丁壩不能有效地控導水流，進而使河流進入預期的河槽，除非透水率很低。

（3）透水丁壩對水流含沙量的影響小於不透水丁壩。
