《透氣礦襪》是吉林省東北襪業園織襪有限公司、遼源東北襪業研發科技有限公司、遼源市東誠襪品研發科技有限公司於2017年9月30日申請的專利，該專利的公布號為CN207665995U，授權公布日為2018年7月31日，發明人是劉曉輝、丁震、綦紹新、李大海、李明磊等。該實用新型涉及安全防護技術領域。
《透氣礦襪》包括襪體，所述襪體上設定有足背部以及連線在所述足背部周圍的足弓部、踝骨部、以及襪筒，所述足背部設定有透氣網眼；所述足弓部設定有第一透氣通道，所述第一透氣通道橫向設定在所述足弓部；所述踝骨部設定有第二透氣通道，所述第二透氣通道沿著所述踝骨部的周向延伸；所述襪筒設定有第三透氣通道，所述第三透氣通道沿所述襪筒的長度方向延伸。該實用新型提供一種透氣礦襪，增加了礦襪的透氣性，將小腿和腳部產生的熱量和汗液及時排出，提高了舒適度，減少因汗液堆積引發的打滑問題，保證了施工人員行走安全。
2019年10月，《透氣礦襪》獲得第三屆吉林省專利獎優秀獎。
（概述圖為《透氣礦襪》摘要附圖）
基本介紹
- 中文名：透氣礦襪
- 申請人：吉林省東北襪業園織襪有限公司、遼源東北襪業研發科技有限公司、遼源市東誠襪品研發科技有限公司
- 申請日：2017年9月30日
- 申請號：201721286751X
- 公布號：CN207665995U
- 公布日：2018年7月31日
- 發明人：劉曉輝、丁震、綦紹新、李大海、李明磊、張程、馬光宇、丁亞傑、苗慧、李麗、付東雪、劉思彬
- 地址：吉林省遼源市遼源經濟開發區東北襪業工業園區F6#樓
- Int.Cl.：A41B11/00(2006.01)I
- 代理機構：北京邦信陽專利商標代理有限公司
- 代理人：崔華、金璽
- 類別：發明專利
專利背景,發明內容,專利目的,技術方案,改善效果,附圖說明,權利要求,實施方式,榮譽表彰,
專利背景
礦場工作環境複雜，施工作業面起伏較大，一般工作面的坡度在18°-25°之間，不利於行走。2017年9月之前的技術中，礦場中施工人員一般用裹腳布代替襪子，包覆在腳部和小腿部，以防護小腿。然而該發明的發明人在實現發明的過程中發現，裹腳布透氣性差，礦場施工環境的溫度經常維持在18℃-30℃之間，裹覆在腳部和小腿上時，小腿和腳部產生的熱量和汗液無法及時排出，堆積在裹腳布內不僅影響舒適度，且腳部和礦工靴之間摩擦力降低，容易打滑，影響施工人員行走的安全性。因此，有必要解決上述技術問題。
發明內容
專利目的
《透氣礦襪》提供一種透氣礦襪，以解決2017年9月之前的技術中存在的問題，增加礦襪的透氣性，將小腿和腳部產生的熱量和汗液及時排出，提高舒適度，減少因汗液堆積引發的打滑問題，保證施工人員行走安全。
技術方案
《透氣礦襪》包括襪體，所述襪體上設定有足背部以及連線在所述足背部周圍的足弓部、踝骨部、以及襪筒，所述足背部設定有透氣網眼；所述足弓部設定有第一透氣通道，所述第一透氣通道橫向設定在所述足弓部；所述踝骨部設定有第二透氣通道，所述第二透氣通道沿著所述踝骨部的周向延伸；所述襪筒設定有第三透氣通道，所述第三透氣通道沿所述襪筒的長度方向延伸。
可選地，所述第一透氣通道的一端延伸至所述透氣網眼，所述第二透氣通道的一端延伸至所述透氣網眼。
可選地，所述第三透氣通道的第一端延伸至所述襪筒的頂邊，所述第三透氣通道的第二端延伸至所述透氣網眼。
可選地，所述第一透氣通道的數量為多個，多個所述第一透氣通道橫向排列在所述足弓部。
可選地，所述足弓部設定有多個平行設定的毛圈加厚條，任意相鄰的兩個所述毛圈加厚條限定出一條所述第一透氣通道。
可選地，所述第二透氣通道的數量是多個，多個所述第二透氣通道橫向排列在所述踝骨部。
可選地，所述襪筒的頂邊與礦工靴的靴口對齊設定。
可選地，所述透氣礦襪還包括連線在所述襪筒的頂邊的彈性羅口。
改善效果
《透氣礦襪》通過透氣網眼、第一透氣通道、第二透氣通道和第三透氣通道的透氣效果，有效導出熱量和汗液，避免了汗液在襪體內堆積，提高腳部和小腿的舒適度，避免腳部和礦工靴之間打滑，保證施工人員安全行走，足跟部設定的混紡棉紗層和趾尖部設定的毛圈加厚層可以有效地增加腳部與礦工靴之間的摩擦力，對腳部起到良好地減震和防護效果。
附圖說明

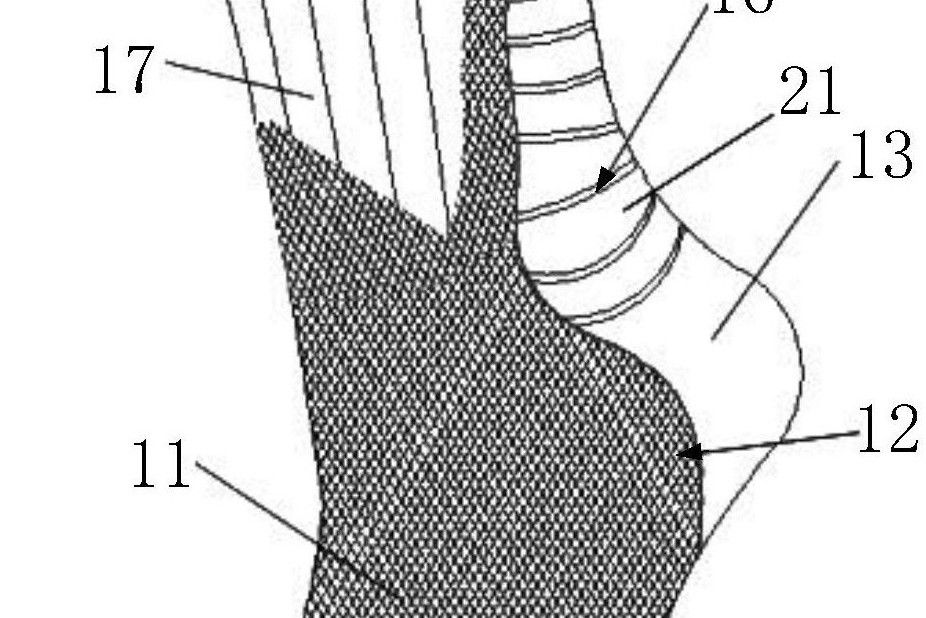

圖1該實用新型實施例提供的透氣礦襪的結構示意圖。
附圖說明
權利要求
1.《透氣礦襪》包括襪體，所述襪體上設定有足背部以及連線在所述足背部周圍的足弓部、踝骨部、以及襪筒，其特徵在於，所述足背部設定有透氣網眼；所述足弓部設定有第一透氣通道，所述第一透氣通道橫向設定在所述足弓部；所述踝骨部設定有第二透氣通道，所述第二透氣通道沿著所述踝骨部的周向延伸；所述襪筒設定有第三透氣通道，所述第三透氣通道沿所述襪筒的長度方向延伸。
2.根據權利要求1所述的透氣礦襪，其特徵在於，所述第一透氣通道的一端延伸至所述透氣網眼，所述第二透氣通道的一端延伸至所述透氣網眼。
3.根據權利要求1所述的透氣礦襪，其特徵在於，所述第三透氣通道的第一端延伸至所述襪筒的頂邊，所述第三透氣通道的第二端延伸至所述透氣網眼。
4.根據權利要求1所述的透氣礦襪，其特徵在於，所述第一透氣通道的數量為多個，多個所述第一透氣通道橫向排列在所述足弓部。
5.根據權利要求1所述的透氣礦襪，其特徵在於，所述足弓部設定有多個平行設定的毛圈加厚條，任意相鄰的兩個所述毛圈加厚條限定出一條所述第一透氣通道。
6.根據權利要求1所述的透氣礦襪，其特徵在於，所述第二透氣通道的數量是多個，多個所述第二透氣通道橫向排列在所述踝骨部。
7.根據權利要求1所述的透氣礦襪，其特徵在於，所述襪筒的頂邊與礦工靴的靴口對齊設定。
8.根據權利要求1-7任意一項所述的透氣礦襪，其特徵在於，所述透氣礦襪還包括連線在所述襪筒的頂邊的彈性羅口。
實施方式
圖1為該實用新型實施例提供的透氣礦襪的結構示意圖。如圖1所示，該實用新型提供了透氣礦襪，包括襪體1，襪體1包括足背部11、以及連線在足背部11周圍的足弓部、踝骨部、以及襪筒17。
參照圖1，所述足背部11設定有透氣網眼12，透氣網眼12可以起到良好的透氣效果，將足背處產生的汗液及時排出襪體1外，保持了足背部11的乾燥性。可選地，所述透氣網眼12由棉紗、防靜電纖維和裸體氨綸混紡織造，保證了良好的透氣效果。所述足弓部設定有第一透氣通道14，所述第一透氣通道14橫向設定在所述足弓部，此處的第一透氣通道14橫向設定指的是第一透氣通道15垂直於腳部的長度方向。足弓處產生的汗液也可以通過第一透氣通道14及時地排出足弓處，保持了足弓處的乾燥性。所述踝骨部設定有第二透氣通道16，所述第二透氣通道16沿著所述踝骨部的周向延伸，第二透氣通道16可以將踝骨處積累的汗液及時地排出。所述襪筒17設定有第三透氣通道18，所述第三透氣通道18沿所述襪筒17的長度方向延伸，襪筒17包裹在小腿上，小腿上產生的汗液也可以通過第三透氣通道18排出襪體1。
該實用新型實施例提供的透氣礦襪，通過透氣網眼12、第一透氣通道14、第二透氣通道16和第三透氣通道18的透氣效果，避免了汗液在襪體1內堆積，提高腳部和小腿的舒適度，避免腳部和礦工靴之間打滑，保證施工人員安全行走。
可選地，所述第一透氣通道14的一端延伸至所述透氣網眼12，所述第二透氣通道16的一端延伸至所述透氣網眼12，可使腳部的透氣渠道均相互連通，增加了散熱的速度，進一步地降低了腳部的汗液堆積量。
較佳地，所述第三透氣通道18的第一端延伸至所述襪筒17的頂邊，所述第三透氣通道18的第二端延伸至所述透氣網眼12。襪筒17的頂邊指的是襪筒17上遠離足弓部的一端。第三透氣通道18是小腿處散熱和排出汗液的重要途徑，第三透氣通道18的兩端分別延伸至透氣網眼12和襪筒17的頂邊，可使小腿部和腳部的熱量和汗液通過襪筒17的頂邊快速排出，增加了排汗的速度。
作為一個可選的實施過程，所述第一透氣通道14的數量為多個，多個所述第一透氣通道14橫向排列在所述足弓部。此處第一透氣通道14橫向排列指的是，多個第一透氣通道14沿著足弓部的長度方向依次排列。多個第一透氣通道14可以增加散熱和排出液體的速度。
進一步地，所述足弓部設定有橫向排列的毛圈加厚條20，任意相鄰的兩個所述毛圈加厚條20限定出一條所述第一透氣通道14。足弓部的基體是由棉紗、防靜電纖維和裸體氨綸混紡而成的平板結構。足弓部上設定的毛圈加厚條20凸出於足弓部的基體，相鄰的毛圈加厚條20限定出一條第一透氣通道14，第一透氣通道14相比於毛圈加厚條20處於凹陷的狀態，能使腳部產生的熱量和汗液迅速通過凹陷的第一透氣通道14導流到透氣網眼12，然後從透氣網眼12迅速排出。且毛圈加厚條20可以增加腳部的摩擦力，有效防滑，襪底採用1×1交錯織法結構。
較佳地，所述第二透氣通道16的數量是多個，多個所述第二透氣通道16橫向排列在所述踝骨部。多個透氣通道同樣可以增加踝骨部散熱和排汗速度，增加透氣效果。如圖1所示，第二透氣通道16的數量可以是五個，踝骨部的基體是由棉紗、防靜電纖維和裸體氨綸混紡而成的平板結構。踝骨部上設定的毛圈加厚片21凸出於踝骨部的基體，相鄰的毛圈加厚片21限定出一條第二透氣通道16，第二透氣通道16相比於毛圈加厚片21處於凹陷的狀態，能使腳部產生的熱量和汗液迅速通過凹陷的第二透氣通道16導流到透氣網眼12，然後從透氣網眼12迅速排出，且毛圈加厚片21可以增加腳部的摩擦力，有效防滑。
需要說明的，襪筒17上的第三透氣通道18同樣可以採用毛圈加厚結構凸出於襪筒17的基體的設計，並且相鄰的兩個毛圈加厚結構限定出一條第三透氣通道18，便於熱量和汗液從凹陷的第三透氣通道18及時排出。
可選地，所述襪筒17的頂邊與礦工靴的靴口對齊設定。保證了礦工靴內的小腿部分均可以得到有效地防護，襪筒17採用1×1結構。
進一步地，所述透氣礦襪還包括連線在所述襪筒17頂邊的彈性羅口22。羅口22採用3×1結構，彈性羅口22可以緊密貼合在小腿上，起到收口的作用，防止外界雜質進入小腿的內部。
較佳地，所述透氣襪體1還包括足跟部13，所述足跟部18由混紡棉紗層織造而成。混紡棉紗層為三股棉紗加包裹紗形成的加厚毛圈紡織結構，能起到支撐保護和緩衝減震作用，且增加了足跟部13的防滑特性。
較佳地，所述襪體1還包括趾尖部15，所述趾尖部15設定有毛圈加厚層23。不僅能緩衝趾尖部15與礦工靴的碰撞和摩擦，還能加強趾尖部15的抗磨損性。
可選地，襪體1的主體採用抗靜電材料製造，在織造過程中加入了裸體氨綸，裸體氨綸的加入能有效地減少包覆紗進線密度，提高含棉量，增加彈性且貼附度高，減輕襪體1的緊繃程度，促進血液循環。
榮譽表彰
2019年10月，《透氣礦襪》獲得第三屆吉林省專利獎優秀獎。
