簡介

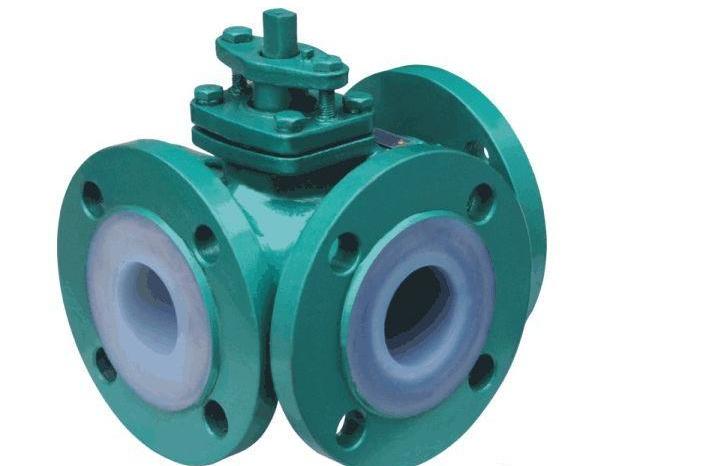

襯氟球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。採用特殊的模壓工藝,使密封面緻密良好,加之V型PTFE填料組合使閥門達到零泄漏;球體與閥桿鑄為一體,杜絕了由於壓力變化引起閥桿衝出承壓件內的可能性,根本保證使用中的安全性;採用全塑膠襯裡工藝,耐介質的強腐蝕。
驅動
襯氟球閥按驅動方式有手動襯氟球閥、蝸輪轉動襯氟球閥、氣動襯氟球閥、電動襯氟球閥等。
特點
1.採用氟塑膠襯裡層的球閥,具有極高的化學穩定性,適用於任何強腐蝕性化學介質;
2.採用全通浮動球閥結構,在整個壓力範圍內進行元泄漏關閉,便便於管路系統在通球掃線和管路維護。
用途
襯氟球閥為控制各種強腐蝕性介質的啟閉而進行的專業設計,廣泛使用於石油,化工,染化,農藥,制酸制鹼等行業,是防腐閥門最理想的選擇。
襯裡材料
襯氟球閥主要襯裡材料——氟塑膠:
聚全氟乙烯 FEP (F46)
適用介質:
任何有機溶劑或試劑,稀或濃無 機 酸,鹼,酮,芳烴,氯化烴等。
使用溫度:
-85~150
特點:力學,電性能和化學穩定性基本與F4相同,但突出優點是動擊韌性高,有極好的耐候性和輻射性。
聚丙烯: RPP
適用介質:無機鹽類的水溶液,無 機 酸類,鹼類的稀或濃溶液。
使用溫度:-14~80
特點:最輕的塑膠之一,其屈服,拉伸和壓縮強度,硬度均優於低壓聚乙烯,有很突出的剛性,耐熱性好,易成型,優廉。改性後動擊性,流動性,彎曲彈性。
聚氯乙烯: 硬質)PVC
適用介質:耐水,濃鹼,非氧化性酸,鏈烴,油和臭氧等。
使用溫度:0-55
特點:機械強度較高,化學穩定性及介電性能優良,耐油性和抗老性也較好,易熔接及粘合,價格較低。
聚四氯乙烯 PTFE(F4)
使用介質:強酸,強鹼,強氧化劑等。
使用溫度:-200~180
特點:具有優異的化學穩定性,有很高的耐熱性,耐寒性,磨擦係數很低,是極好的 自潤滑材料,但機械性能較低,流動性差,熱膨脹大。
聚烯烴:PO
適用介質: 各種濃度的酸鹼鹽及某些有機溶劑。
使用溫度:-58~80
特點:是世界最理想的防腐材料,已廣泛用於旋轉成型的大型設備和管道件內襯。
可溶性聚四氟乙烯PFA
使用介質:使用介質:強酸,強鹼,強氧化劑等。
使用溫度:-50-180
特點:具有優異的化學穩定性,有很高的耐熱性,耐寒性,磨擦係數很低,是極好的自潤滑材料,但機械性能較低,流動性差,熱膨脹大。
性能優於F4,顏色透明偏白色。
基本型號
Q41FA-10/16、Q41F46-10/16、Q41F40-10/16、Q41F2-10/16、Q41PO-10/16、Q41J(X)-10/16、Q41FA-150Lb、Q41F46-150Lb、Q41F40-150Lb、Q41F2-150Lb、Q41PO-150Lb、Q41J(X)-150Lb、Q641F46、Q941F46、Q41FS、Q41F-6S。
設計製造規範:GB/T12237 API608 API 6D GB/T12221 ANSI B16.10 GB/T13927 API 598 GB/T13927 API 598。
結構特點
襯氟球閥門結構為全通徑浮動球式(二段式)和全通徑固定球式(三段式)(小口徑為兩片式,大口徑為三片式),主要用於截斷或接通管路中的腐蝕性介質,並可用於流體的調節與控制,與其它閥類相比,有如下特點:
1.流體阻力小,襯裡球閥內壁光滑,流道通暢是所有閥類中流體阻力最小的一種。
2.開關迅速、方便,只需將球體旋轉90°,便完成開戶和關閉動作。
3.採用特殊模壓工藝,將襯裡材料襯於閥門殼體內壁,能耐強酸、強鹼介質的腐蝕。襯裡球面與PTFE閥座組合,密封性好,達到了零泄漏。
4.可配置氣動、電動、液動等多種驅動裝置,實現遠距離控制和自動化操作。
5.球體與閥桿融為一體,消除了轉動角差,杜絕了因壓力變化引起閥桿衝出體外的危險,保證了使用的安全性、可靠性。
詳細信息
襯氟球閥概述
襯氟球閥,由氣動活塞式執行機構和O型襯氟球閥組成。
閥體內腔及碟板均採用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蝕性和密封性。
主要用於對生產過程中酸鹼等強腐蝕介質的調節或切斷。
襯氟球閥主要用於對生產過程中酸鹼等強腐蝕介質的調節或切斷。廣泛套用於食品、環保、輕工、石油、造紙、化工、輕紡、電力等行業的自動調節與遠程控制系統中。
襯氟球閥閥體
型 式:法蘭襯氟球閥
公稱通徑:15~400mm
公稱壓力:PN1.0、1.6Mpa
法蘭標準:JB/T79.1-94、79.2-94等
材 料:ZG230-450襯F46
上閥蓋:與閥體一起鑄造
工作溫度:-40~+180℃;
壓蓋型式:螺栓壓緊式
填 料:聚四氟乙烯填料
襯氟球閥內組件
閥芯型式:球型閥芯
閥芯材料:2Cr13襯F46
流量特性:近似等百分比
額定行程:全開90°
襯氟球閥執行機構
型 式:AT/SR、AW/AWS、GTD/GTE雙作用、單作用活塞式執行機構
供氣壓力:0.3~0.8Mpa
氣源接口:G1/4〞、G1/8〞、G3/8〞、G1/2〞
環境溫度:-30~+70℃
襯氟球閥作用型式
單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
襯氟球閥附屬檔案
定位器(YT1000型)、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構
球閥尺寸表
襯氟球閥結構圖
