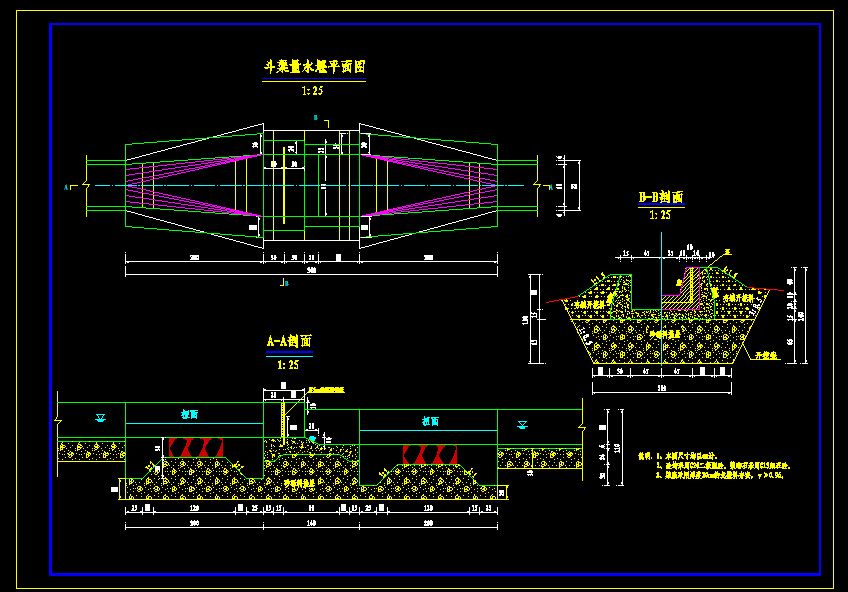

複式堰由矩形堰和三角堰兩部分組成。其優點是能適應較寬範圍的流量，當小流量時，實際上就是三角堰，因而精度較高。
基本介紹
- 中文名：複式堰
- 外文名：Compound weir
- 本質：量水堰的一種
- 定義：由矩形堰和三角堰兩部分組成
- 優點：能適應較寬範圍的流量
- 所屬學科：水文學
設計要求,流量計算,量水堰,三角堰,矩形堰,
設計要求
①堰高與堰寬的選擇，視最大和最小流量而定。通常要求堰頂水頭不小於3cm，否則表面張力和粘滯力影響過大。同時，堰頂水頭亦不宜大於堰高之半，以減少行近流速的影響。
②堰壁應與來水流向和引槽垂直正交。引水槽務必等寬，堰板垂直，頂部水平。堰板銳緣厚度不大於1cm，與堰背成30°。
③引槽槽壁應向前伸出，略為超過堰板位置，使水舌過堰後不致立即擴散。
④水舌下的空氣必須暢通，無吸壓或貼流現象。故常在堰板與水舌之間設定通氣孔。下游尾水與堰頂高差不小於7cm。
⑤消浪柵設定在堰板上游10倍最大堰頂水頭以遠外，使來水平穩無波動。
⑥測壓孔應設定在6倍最大堰頂水頭處，並連通至測針筒內測讀。
流量計算
複式堰尚無準確的流量計算公式，故需通過校正試驗後方可使用。
H （cm） | Q （L/s） | H （cm） | （L/s） | （cm） | （L/s） |
3.57 | 0.35 | 9.41 | 3.99 | 12.44 | 11.04 |
4.56 | 0.71 | 9.99 | 4.59 | 13.00 | 12.99 |
5.70 | 1.22 | 10.54 | 5.42 | 14.95 | 20.30 |
6.95 | 1.87 | 11.46 | 7.91 | 17.63 | 33.60 |
8.57 | 3.06 | 11.83 | 9.17 | 18.93 | 40.40 |
19.96 | 47.5 | 23.09 | 71.0 | 24.93 | 88.6 |
量水堰
量水堰的基本原理是堰頂水頭與流量存在一定的指數關係，故可通過水深測量而推算流量。
量水堰按堰板形狀可分為三角堰、矩形堰和複式堰等。
三角堰
三角堰布置圖
K---流量係數；
B---堰寬（B=0.5~1.2m）；
H---堰的水頭（H=0.07~0.26m≤B/3）；
D---槽底至缺口下緣高度D=0.1~0.75m。
矩形堰
矩形堰布置圖矩形堰適合於測量較大流量，其流量計算公式為
式中：Q---流量（m/min）；
B---堰寬（B=0.5~6.3m）；
H---堰的水頭（H=（0.03-0.45√b）m）；
b---缺口密度（b=0.15~5.0m）；
K---流量係數；
D---槽底至堰口下緣高度（D=0.15~3.5m，bD/B≥0.06）。
