螺旋鑽孔機是鑽的下部有切削刀，切下來的土沿鑽桿上的螺旋葉片上升並從地面排出，連續地切土和取土，成孔速度快；鑽孔直徑範圍為150-2000mm，一次鑽孔深度可達15～20m。螺旋鑽孔機在我國北方使用較多。
基本介紹
- 中文名：螺旋鑽孔機
- 外文名：Spiral drilling machine
- 特點：連續地切土和取土，成孔速度快
- 直徑：150-2000mm
- 孔深：15～20m
- 適用地區：我國北方使用較多
分類,長螺旋鑽孔機,短螺旋鑽孔機,安全操作,
分類
螺旋鑽孔機分為長螺旋鑽孔機(鑽桿的全長上都有螺旋葉片，最大鑽深可達20m)、短螺旋鑽孔機(鑽桿上只有2～6個導程的一段有螺旋葉片，最大鑽深可達78m)、雙螺旋鑽擴機(鑽深可達4～5m，這種鑽機一般用於凍土地帶)三種。

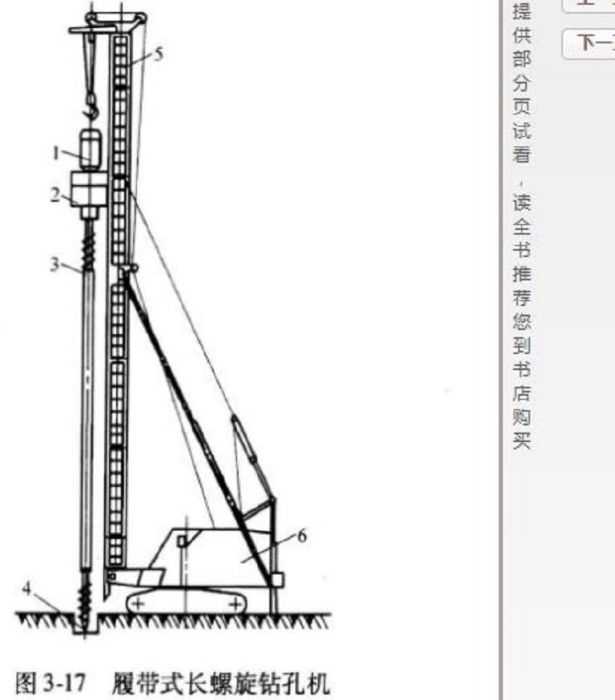

長螺旋鑽孔機整體構造不複雜，成孔效率高，在灌注樁的成孔中套用較多。長螺旋鑽孔機按鑽桿結構的不同有整體式和裝配式兩種，按其行走機構的不同有履帶式和汽車式兩種。長螺旋鑽孔機常用多能樁架和起重式樁架。在建築工地上，常用履帶式樁架與長螺旋鑽具配套，組成履帶式長螺旋鑽機，使用較為方便。
長螺旋鑽孔機
長螺旋鑽孔機由電動機、減速器、鑽桿和鑽頭等組成，整套鑽孔機通過滑車組懸掛在樁架上，鑽孔機的升架、就位由樁架控制。鑽具上的電動機適合於在滿載的情況下運轉，同時具有較好的過載保護裝置。減速器大都採用立式行星減速器。為保證鑽桿鑽進時的穩定性和初鑽時的準確性，在鑽桿長度的1/2處安裝有中間穩桿器，它用鋼絲繩懸掛在鑽孔器的動力頭上，並隨動力頭沿樁架立柱上下移動。在鑽桿下部裝有導向圈，導向圈固定在樁架立柱上，鑽桿是一根焊有螺旋葉片的鋼管，長螺桿的鑽桿多分段製作；常用中空形鑽桿，在鑽孔機中有上下貫通的垂直孔，可以在鑽孑L完成後由孔中直接從上面澆灌混凝土，一邊澆灌一邊緩慢地提升鑽桿，這樣有利於孔壁穩定，減少孔的坍塌，提高灌注樁的質量。鑽孔時，孔底的土片沿著鑽桿的螺旋葉片上升，把土卸於鑽桿周圍的土地上，或是通過出料斗卸在翻斗車等運輸工具中運走。長螺旋鑽孔機鑽孔的孔徑不大於1m，為適應不同地層的鑽孔需要，配備有各種不同的鑽頭，適用於地下水位較低的粘土及砂土層施工。長螺旋鑽孔機多用液壓馬達驅動，其自重輕，調速很方便，液壓動力由履帶樁架提供。
短螺旋鑽孔機
短螺旋鑽孔機的切土原理與長螺旋鑽孔機相同，但排土方法不一樣。短螺旋鑽孔機向下切削一段距離後，切削下的土壤堆積在螺旋葉片上，由樁架卷揚機與短螺旋連線的鑽桿，連同螺旋葉片上的土壤一起提升。到鑽頭超過地面，整個樁架平台旋轉一個角度，短螺旋鑽孔機反向旋轉，將螺旋葉片上的碎土甩到地面上。故短螺旋鑽孔機鑽孔直徑可達2m，甚至更大。用伸縮鑽桿與短螺旋連線，鑽孔深度可達78m。
無論是鑽孔直徑與鑽孔深度，短螺旋鑽孔機都比長螺旋鑽孔機大，因此使用範圍很廣。短螺旋鑽孔機鑽頭直徑與樁孔孔徑一致，鑽頭一般設計成雙頭螺紋形，以提高效率；有兩種轉速，一是轉速較低的鑽桿轉速，二是轉速高的甩土轉速。對不同類別的土層宜選用不同形式的鑽頭。伸縮鑽桿有2～5節，每節鑽桿之間用鍵連線，鑽桿既可伸縮也可改變長度，還可傳遞扭矩，以保證鑽頭鑽進的動力需要。
安全操作
1)使用鑽機的現場，應按鑽機說明書的要求清除孔位及周圍的石塊等障礙物。
2)作業場地距電源變壓器或供電主幹線距離應在200m以內。起動時電壓降不得超過額定電壓的10%。
3)電動機和控制箱應有良好的接地裝置。
4)安裝前，應檢查並確認鑽桿及各部件無變形；安裝後，鑽桿與動力頭的中心線允許偏斜為全長的1%。
5)安裝鑽桿時，應從動力頭開始，逐節往下安裝。不得將所需鑽桿長度在地面上全部接好後一次起吊安裝。
6)動力頭安裝前，應先拆下滑輪組，將鋼絲繩穿繞好。鋼絲繩的選用，應按說明書規定的要求配備。
7)安裝後，電源的頻率與控制箱內頻率轉換開關上的指針應相同；不同時，應採用頻率轉換開關予以轉換。
8)鑽機應放置平穩、堅實，汽車式鑽孔機應架好支腿，將輪胎支起，並套用自動微調或線錘調整挺桿，使之保持垂直。
9)起動前應檢查並確認鑽機各部件連線牢固，傳動帶的鬆緊度適當，減速器內油位符合規定，鑽深限位報警裝置有效。
10)起動前，應將操縱桿放在空擋位置。起動後，應做空運轉試驗，檢查儀表、溫度、音響、制動等各項工作正常，方可作業。
11)施鑽時，應先將鑽桿緩慢放下，使鑽頭對準孔位，當電流表指針偏向無負荷狀態時即可下鑽。在鑽孔過程中，當電流表超過額定電流時，應放慢下鑽速度。
12)鑽機發出下鑽限位報警信號時，應停鑽，並將鑽桿稍稍提升，待解除報警信號後，方可繼續下鑽。鑽孔中卡鑽時，應立即切斷電源，停止下鑽；未查明原因前，不得強行起動；當需改變鑽桿迴轉方向時，應待鑽桿完全停轉後再進行。
13)鑽孔時，當機架出現搖晃、移動、偏斜或鑽頭內發出有節奏的響聲時，應立即停鑽，經處理後，方可繼續施鑽。
14)擴孔達到要求孔徑時，應停止擴削，併攏擴孔刀管，稍松數圈，使管記憶體土全部輸送到地面，即可停鑽。
15)作業中停電時，應將各控制器放置零位。切斷電源，並及時將鑽桿全部從孔內拔出，使鑽頭接觸地面。
16)鑽機運轉時，應防止電纜線被纏入鑽桿中，必須有專人看護。
17)鑽孔時，嚴禁用手清除螺旋片上的泥土；發現緊固螺栓鬆動時，應立即停機，在緊固後方可繼續作業。
18)成孔後，應將孔口加蓋保護。
19)作業後，應將鑽桿及鑽頭全部提升至孔外，先清除鑽桿和螺旋葉片上的泥土，再將鑽頭按下接觸地面，各部制動住，操縱桿放到空擋位置，切斷電源。
20)當鑽頭磨損量達20mm時，應予以更換。
