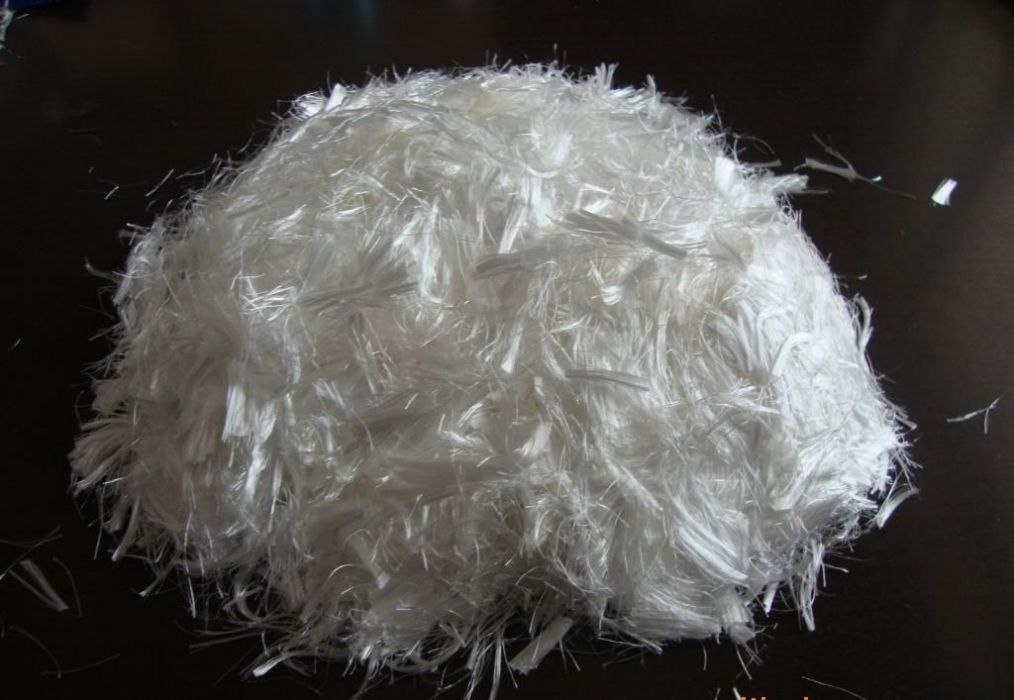

聚酯醯胺纖維是指高分子主鏈上含有酯鏈和醯胺鍵樹脂所紡成的纖維。
基本介紹
- 中文名：聚酯醯胺纖維
- 外文名：polyesteramide fiber
- 學科：材料工程
- 領域：工程技術
性能,特點,製法,用途,聚酯纖維,再生聚酯纖維,聚酯合成,
性能
聚酯醯胺纖維的性能隨分子的組成及縮聚時的規整度而異，如以N，N'-雙(對丁氧羰基苯甲醯基)十二烷二胺與十二烷二醇縮聚並紡絲而得的聚酯醯胺纖維，拉伸強度為45. 9cN' tex，斷裂伸長為15%，初始模量為530cN/tex，濕乾模量比為97%。由對苯二甲酸、乙二胺和乙二醇三元有規共聚並紡絲所製得的纖維，熔融溫度約265℃，強度亦較高。
特點
這些纖維的最大特點是有仿真絲感，併兼有滌綸與錦綸的某些性能，比滌綸柔軟。
製法
製法先由二元胺和二元酸反應生成含醯胺鍵的中間體，再與二元醇縮聚成線型的聚合物，然後進行熔融紡絲和熱板拉伸而製得，必要時可採用異形孔噴絲板，以增加纖維的仿真絲感。
用途
用途主要用作仿真絲的衣料和裝飾品等。
聚酯纖維
聚酯纖維(polyester fibre)，俗稱“滌綸”。是由有機二元酸和二元醇縮聚而成的聚酯經紡絲所得的合成纖維，簡稱PET纖維，於1941年發明，是當前合成纖維的第一大品種。
聚酯纖維最大的優點是抗皺性和保形性很好，具有較高的強度與彈性恢復能力。其堅牢耐用、抗皺免燙、不粘毛。
再生聚酯纖維
再生纖維主要分為兩大類：再生纖維素纖維和再生合成纖維。粘膠纖維是最早的再生纖維，以後相繼出現了新型再生纖維素纖維如Lyocell纖維、纖維素氨基甲酸酯纖維、超導粘膠纖維、木棉纖維以及竹纖維等。聚酯纖維大約占合成纖維的70%，而且聚酯在制瓶行業的套用迅速擴大，因此再生合成纖維以再生聚酯纖維為主。國內再生聚酯纖維處於研究，小規模工業試驗階段。
聚酯合成
滌綸的生產過程包括聚酯熔體合成和熔體紡絲兩部分。合成聚酯的原料為聚對苯二甲酸和乙二醇，主要從石油裂解獲得，也可從煤和天然氣取得。石油加熱裂解得到甲苯、二甲苯和乙烯等，經化學加工後可得到對苯二甲酸或對苯二甲酸二甲酯及乙二醇。在早期滌綸生產中由於對苯二甲酸不易精製，曾用對苯二甲酸二甲酯和乙二醇為原料。1965年對苯二甲酸的精製獲得成功，使滌綸生產工序減少，成本降低。用對苯二甲酸和乙二醇為原料生產的滌綸逐年都有增加。縮聚：將對苯二甲酸二甲酯和乙二醇進行酯交換，生成的對苯二甲酸二乙二醇酯低聚物，在280～290℃和真空條件下縮聚而得聚對苯二甲酸乙二醇酯;或將對苯二甲酸與乙二醇直接酯化,然後對苯二甲酸乙二酯進行縮聚獲得聚酯熔體。聚酯熔體可以用於製備聚酯切片和熔體直接紡絲。聚酯切片是將聚酯熔體經鑄帶、切粒而得到切片。
