聚酯油氈基布

聚酯油氈基布：是屬於無紡布的一種，又可以稱之為：（胎基布，油氈基布，防水基布）。聚酯油氈基布是以100%滌綸短纖維經梳理成網、針刺加固、浸膠定型等工序加工而成的一種無紡布製品·，形狀是布型，一般寬幅為1020mm,長度為900m—1650m,厚度為0.6—1.4mm. 是比較流行的防水卷材（SBS、APP塗層）的主要胎基。

基本介紹

• 中文名：聚酯油氈基布
• 類型：無紡布
• 特點：高強度、高延伸
• 又稱：胎基布

作用

它作為瀝青防水材料的胎基在建築行業以得到廣泛套用，主要用作是瀝青防水卷材（SBS、APP塗層）的主要胎基。

特點

聚酯油氈基布（胎基布，聚酯氈、聚酯胎）具有高強度、高延伸和耐穿刺，重量輕、抗拉強度高、滲透性好、耐高溫、抗冷凍、耐老化、耐腐蝕。技術要求包括外觀質量、內在質量考核項目和內在質量參考項目，其各項指標都與防水標準的規定相銜接。常規項目試驗應按照國家標準試驗方法，熱穩定性、彎曲性、浸漬性、耐水性試驗方法都做了詳細試驗。

技術要求

外觀質量：瀝青防水卷材用聚氨酯非織布（聚酯氈、聚酯胎）胎基表面應均勻、平整、無摺痕、無破洞、卷裝整齊。

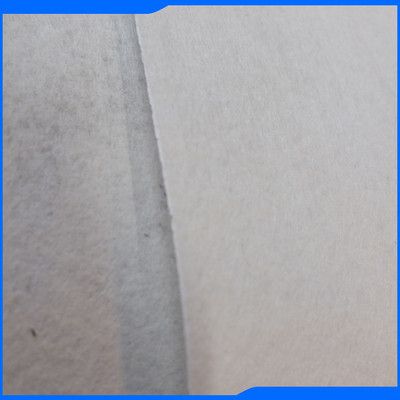

聚酯油氈基布

內在質量：包括幅寬偏差，斷裂強力，斷裂伸長率和熱穩定性.

浸漬性的測定

在距樣品邊至少100mm處剪取有代表性的試樣2塊，每塊尺寸為200mm×150mm，浸在裝有180℃~185℃的100#瀝青池中，浸漬5小時，取出時應去除多餘的瀝青，冷卻至室溫後，將試樣拉開，用肉眼觀察是否有未浸漬的部位。

彎曲性的試驗

在距離樣品邊至少100mm處剪取有代表性的試樣3塊，每塊為50mm×200mm試樣的長度，方向與產品的縱向平行。試樣在GB6529規定的溫濕度下進行調濕和試驗，試驗裝置為金屬和硬木製作的彎板。試樣在彎曲過程中，必須貼緊彎曲板，試樣在其中部圍繞著35mm的彎曲半徑彎曲，觀察試樣是否出現了摺痕。

耐水性的測定

距樣品邊至少100mm處剪取有代表性的試樣縱橫向各5塊，每塊尺寸為300mm×5mm。將試樣放在（20±2℃）的水中24小時，取出後放在110℃的烘箱中烘2小時，然後按GB/T3923.1測定浸漬樣的斷裂強力。

類型項目

類型 項目	I	II	120	140	160	180
幅寬偏差(m)%	±0.5
單位面積質量偏差(%)	無負偏差		-6		-5
質量變異係數(%)	10		11	11	10	10
拉力（N/5cm）≥ （縱、橫）	400	720	230	300	370	450
最大拉力伸長率(%)≥ （縱、橫）	25	35	20	20	23	25
含水率（%）≤	0.5
熱穩定性（%）≤	2.0	1.5	2.0
註：其它規格產品按協定處理。
