基本介紹

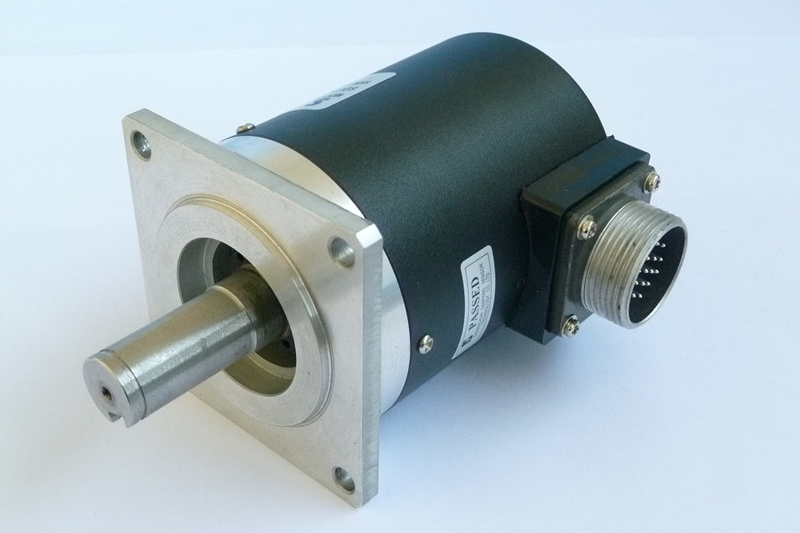

- 中文名：絕對式編碼器
- 外文名：Absolute encoder
- 用途：用於工業系統中的角度、長度測量和定位控制
設備原理,安裝使用,注意事項,
設備原理
絕對編碼器光碼盤上有許多道刻線，每道刻線依次以2線、4線、8線、16線。。。。。。編排，這樣，在編碼器的每一個位置，通過讀取每道刻線的通、暗，獲得一組從2的零次方到2的n-1次方的唯一的2進制編碼（格雷碼），這就稱為n位絕對編碼器。這樣的編碼器是由碼盤的機械位置決定的，它不受停電、干擾的影響。絕對編碼器由機械位置決定的每個位置的唯一性，它無需記憶，無需找參考點，而且不用一直計數，什麼時候需要知道位置，什麼時候就去讀取它的位置。這樣，編碼器的抗干擾特性、數據的可靠性大大提高了。
由於絕對編碼器在定位方面明顯地優於增量式編碼器，已經越來越多地套用於工控定位中。絕對型編碼器因其高精度，輸出位數較多，如仍用並行輸出，其每一位輸出信號必須確保連線很好，對於較複雜工況還要隔離，連線電纜芯數多，由此帶來諸多不便和降低可靠性，因此，絕對編碼器在多位數輸出型，一般均選用串列輸出或匯流排型輸出，德國生產的絕對型編碼器串列輸出最常用的是SSI（同步串列輸出）。
旋轉單圈絕對式編碼器，以轉動中測量光碼盤各道刻線，以獲取唯一的編碼，當轉動超過360度時，編碼又回到原點，這樣就不符合絕對編碼唯一的原則，這樣的編碼器只能用於旋轉範圍360度以內的測量，稱為單圈絕對式編碼器。
如果要測量旋轉超過360度範圍，就要用到多圈絕對式編碼器。編碼器生產廠家運用鐘錶齒輪機械的原理，當中心碼盤旋轉時，通過齒輪傳動另一組碼盤（或多組齒輪，多組碼盤），在單圈編碼的基礎上再增加圈數的編碼，以擴大編碼器的測量範圍，這樣的絕對編碼器就稱為多圈式絕對編碼器，它同樣是由機械位置確定編碼，每個位置編碼唯一不重複，而無需記憶。
多圈編碼器另一個優點是由於測量範圍大，實際使用往往富裕較多，這樣在安裝時不必要費勁找零點，將某一中間位置作為起始點就可以了，而大大簡化了安裝調試難度。
多圈式絕對編碼器在長度定位方面的優勢明顯，已經越來越多地套用於工控定位中。
安裝使用
絕對型旋轉編碼器的機械安裝有高速端安裝、低速端安裝、輔助機械裝置安裝等多種形式。
高速端安裝：安裝於動力馬達轉軸端（或齒輪連線），此方法優點是解析度高，由於多圈編碼器有4096圈，馬達轉動圈數在此量程範圍內，可充分用足量程而提高解析度，缺點是運動物體通過減速齒輪後，來回程有齒輪間隙誤差，一般用於單向高精度控制定位，例如軋鋼的輥縫控制。另外編碼器直接安裝於高速端，馬達抖動須較小，不然易損壞編碼器。
低速端安裝：安裝於減速齒輪後，如卷揚鋼絲繩捲筒的軸端或最後一節減速齒輪軸端，此方法已無齒輪來回程間隙，測量較直接，精度較高，此方法一般測量長距離定位，例如各種提升設備，送料小車定位等。
輔助機械安裝：
常用的有齒輪齒條、鏈條皮帶、摩擦轉輪、收繩機械等。
注意事項
一．絕對式編碼器的常規外形：38MM,58MM,66MM,80MM.100MM.
二．絕對式編碼器分為：單圈，多圈。
三．絕對式編碼器按原理分為：磁絕對值編碼器，光電絕對值編碼器
四．絕對式編碼器出線方式分為：側出線，後出線
五．絕對式編碼器軸分為：6MM,8MM,10MM,12MM,14MM,25MM.
六．絕對式編碼器分為：軸，盲孔，通孔。
七．絕對式編碼器防護等級分為：IP54-68.
九．絕對式編碼器精度分為：單圈精度和多圈精度，加起來是總精度，也就是通常的多少位（常規24位，25位，30位，32位。。。。）。
十．絕對式編碼器通訊協定波特率：4800~115200 bit/s，默認為9600 bit/s。刷新周期約1.5ms
