基本介紹
- 中文名：篩分脫水
- 外文名：Screening dehydration
- 內容：物料水分與顆粒的脫離
- 套用領域：選煤廠
- 常用脫水篩：固定篩、搖動篩和振動篩等
固定篩,直線振動篩的構造,工作原理及套用,搖動篩,影響因素,
固定篩
固定篩固定不動，篩面傾斜安裝，物料在傾斜的篩面上完全靠自重下滑，水則通過篩孔排除。固定篩主要安裝在運動的脫水篩之前，用於預先脫水，以減少進人運動脫水篩的水量，提高脫水效率。固定篩可分為條縫篩、弧形篩和旋流篩等。
1、條縫篩。條縫篩安裝在運動的脫水篩的給料溜槽上，其寬度與溜槽相等，長度一般不超過2m。篩縫尺寸一般為0.5mm，最高泄水能力達200-300m/(h·m)，預先脫水後的產品液固比約為2：3。條縫篩的長度對於脫水有較大的影響，長度不夠脫水效率低，而篩面過長則脫水後的物料容易在篩面上堆積。其長度一般通過單位面積處理能力、需要排泄總水量和溜槽的寬度而確定。
2、弧形篩。弧形篩既可用於細粒物料的脫泥、脫水，也可以對懸浮液中細小顆粒進行精確分級，還可用於重介質選礦產品的脫介。
3、旋流篩。旋流篩同前述的電磁振動旋流篩的工作原理和結構相似，只是沒有振動系統。固定的旋流篩也可用於末煤跳汰機10～0.5mm級精煤的初步脫水和末煤的脫泥、細煤粒煤的分級。對於末煤脫水，推薦的篩縫寬為0.75mm；未經脫泥的末煤或濃度大於50g/L的循環脫水或末煤脫泥，推薦的篩縫寬為1.0mm。旋流篩一般多用於分級。

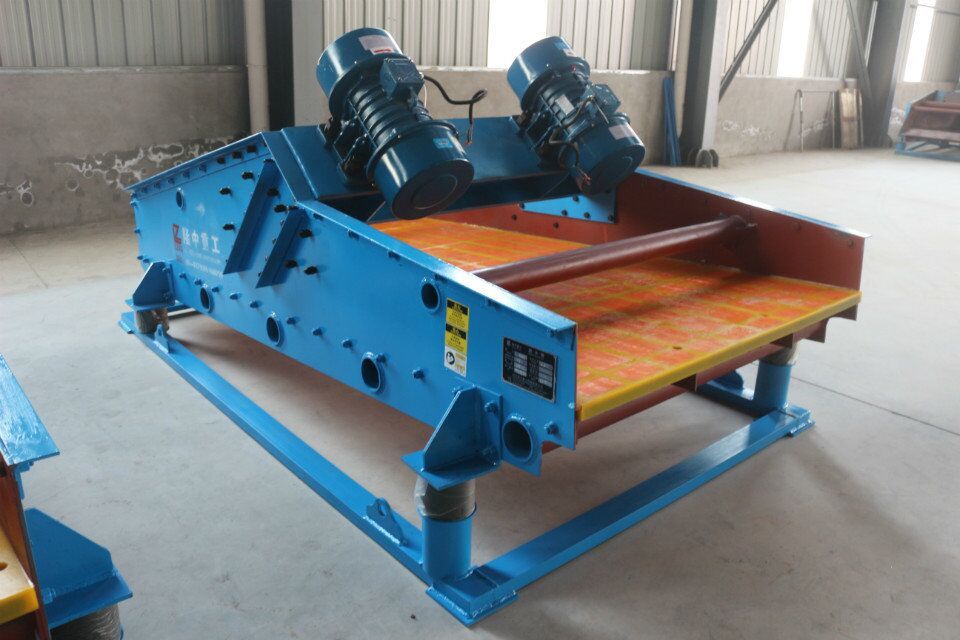

直線振動篩的構造
振動篩具有工藝效果好、結構簡單、操作維修方便等優點，其主要型號有圓運動振動篩、直線振動篩和共振篩幾種。圓振動篩多用於分級作業，選煤廠中多用直線振動篩脫水。直線振動篩是雙軸振動篩的一種。其篩箱振動的軌跡是直線，篩面水平安裝，物料在篩面上的移動不是依靠篩面的傾角而取決於振動的方向角。我國主要生產使用的直線振動篩有吊式(DS式)和座式(ZS型)兩種，它們又分別有單層和雙層兩種。無論是DS型還是zS型振動篩，均由篩箱、激振器及彈簧支撐或吊掛裝置組成。
篩網是脫水篩的主要工作部件，應具有足夠的機械強度、最大的開孔率且篩孔不易堵塞等性質。常用的篩網有板狀篩網、紡織篩網和條縫篩網等，脫水常採用編織篩網和條縫篩網。篩網固定在篩箱上必須張緊，因脫水篩篩孔通常較小。先將篩網用螺栓經壓板固定在框架上，再將框架固定在篩箱上，緊固方式可用壓木和木楔。
工作原理及套用
直線振動篩是利用激振器產生的激振力而使篩箱作做複印直線運動的。當主動軸和從動軸的不平衡重塊相對同步迴轉時，在各瞬時位置中，離心力沿x-x方向的分力總是相互抵消，而沿y-y方向的分力總是相互疊加，因此形成單一的沿y-y方向的激振力而驅動篩子做直線運動。
直線振動篩的拋射角在30°到65°之間，我國多採用45°，物料行進距離遠、利於脫水。物料在篩面上的脫水過程通常分三個階段：第一段為初步脫水：第二階段為噴洗：第三階段為最終脫水。噴水的目的是沖洗掉混在產品中的細泥。既可降低灰分又可降低水分．主要的細泥阻礙水分的泄出。噴水必須用澄清的循環水，水壓常為0.15-0.2 MPa。噴水點在整個篩子的中心處．沿全寬噴灑。對塊煤脫水和脫介。是為了提高篩子的處理能力並減少對小篩孔條縫篩的磨損，通常採用雙層篩，上層用編織篩網，篩孔為13mm，下層用條縫篩網，篩孔為0.5mm。
搖動篩
搖動篩有一個長方形的篩框，篩面固定在篩框上，篩框用拉桿懸掛或用滾輪支承。依靠偏心輪機構使篩框和篩面產生往復運動。物料從篩面一端加入，篩面下面有容器承接篩下料，不能過篩的物料即由篩面的另一端卸出。篩面一般傾斜安置，也有水平安置的（如差動篩）。篩面傾斜角通常選用10°～20°，如為濕篩，可減小至5°～10°。篩面寬度為0.5～3m，長度為1.5～8m。對於乾篩，整修篩框常用防塵罩密閉起來，以免操作時粉塵飛揚，影響工業衛生。
搖動篩是利用重力、慣性力和物料與篩面之間的摩擦力，在一定條件下，使物料與篩面之間產生不對稱的相對運動而進行連續篩分的。搖動篩按篩面的運動規律不同分為直線搖動篩、平面搖晃篩、差動篩等幾種。
影響因素
篩分機的脫水效果，除與篩子的性能有關外，還與給料方式、給料量、篩面結構有很大關係。給入篩子的原料要沿整個篩面寬度均勻分布，以充分利用篩面的有效面積。脫水篩篩上物集中於中心線附近，或靠篩箱兩側，可能是篩面固定不緊或給料槽安裝角度不合適，必須及時調整。亦可在篩面上裝置平煤刮板，把煤攤平。
篩子單位面積負荷過大、物料層太厚也會使產品的脫水效率降低，水分增高。給料忽多忽少，會使產品水分波動。篩板為脫水篩的工作面，磨損較快，引起篩縫增大或局部損壞，安裝不嚴密也會出現縫隙，使篩子漏煤，降低脫水效率，因此，應經常檢查篩面和篩下水的情況，及時維修。篩面的形式和有效篩分面積也大大影響精煤的分級和脫水效果。編織不鏽鋼條縫篩板和焊接不鏽鋼條縫篩板的有效篩分面積比一般的穿條不鏽鋼條縫篩板大，脫水和分級效果好，且重量輕、材料消耗少。
