箱框是由四塊或四塊以上的板材，按一定的接合方式構成的框體或箱體。箱框結構的接合形式較多，其主要是採用各種類型的整體榫或插入榫接合。箱框結構主要用於傳統的家具結構中，在現代家具結構中已不多見。
基本介紹
- 中文名：箱框構造
- 外文名：Box structure
- 接合方式：整體榫、接入榫等
- 套用領域：木材加工技術
- 定義：由四塊或以上的板材構成的框體
- 學科：土木工程
箱框結構,常見的箱框角接合,箱框隔板的接合方法,箱框背板的接合方法,箱框的裝配與修整加工,
箱框結構
箱框結構是指用板材構成的框體或箱體結構，常採用整體榫或插入榫接合，有時也採用金屬釘接合、金屬連線件接合等形式。整體榫也包括直角榫與接尾榫等，均在箱框結構中得到了廣泛的套用。

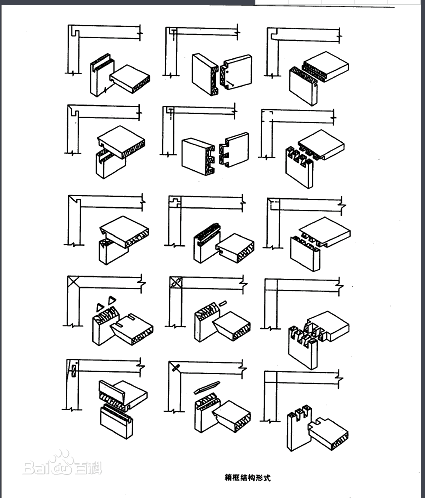

箱框結構主要用於傳統的家具結構中，在現代家具中已不多見。下圖1所示的是幾種類型的箱框結構形式。
圖1
常見的箱框角接合
常見的箱框角接合見下圖2所示：
圖2 箱框結構（一）
箱框結構（二）
箱框結構（三）
箱框隔板的接合方法
箱框內隔板的接合有整體榫接合、插入榫接合、槽榫接合以及金屬連線件接合等形式。如下圖3所示。
圖3 箱框隔板的接合方法
箱框背板的接合方法
背板在木製品結構中雖然處於不顯要的位置，但仍具有一定的要求。主要要求接縫嚴密，密封性好；其次是要掩蔽，要求側向看不到背板，即不影響美觀。常見的背板接合方法如下圖4所示。
圖4 箱框背板的接合方法
箱框的裝配與修整加工
箱框件主要指木箱與抽屜一類製品。如下圖5所示，可用箱框裝配機進行裝配。圖中箭頭P表示加壓動力頭的壓力方向。
圖5 箱框的裝配
箱框底面與上面的修整，一般先在斜軸平刨機上加工好底面作為基準面。然後在立式銑床上安裝一圓鋸片加工上面，以保證高度尺寸的精確性（見下圖6）。
箱框周邊修整，可用斜軸平刨或砂光機進行修整。
圖6 箱框高度的修整
