《管路吸振器》是中國船舶重工集團公司第七一九研究所於2021年3月24日申請的專利,該專利公布號為CN112923157A,專利公布日為2021年6月8日,發明人是張針粒、李強、殷洪、譚海濤、熊波、劉海建、代成名、戴睿婕、郭寒貝。
基本介紹
- 中文名:管路吸振器
- 授權公告號:CN112923157A
- 授權公告日:2021年6月8日
- 申請號:2021103151041
- 申請日:2021.03.24
- 申請人:中國船舶重工集團公司第七一九研究所
- 地址:430205湖北省武漢市江夏區藏龍島開發區楊橋湖大道19號
- 發明人:張針粒; 李強; 殷洪; 譚海濤; 熊波; 劉海建; 代成名; 戴睿婕; 郭寒貝
- Int. Cl.:F16L55/035(2006.01)I; F16L3/10(2006.01)I
- 專利代理機構:北京眾達德權智慧財產權代理有限公司11570
- 代理人:劉傑
專利摘要

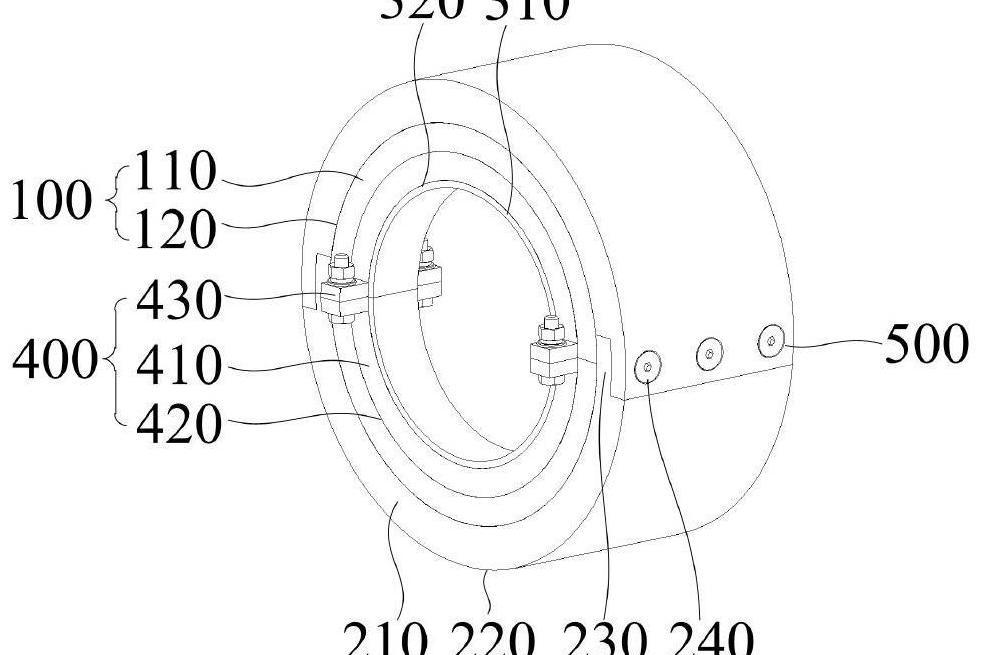

本發明涉及的是一種管路振動噪聲控制的技術,具體是一種管路吸振器,上述管路吸振器包括:彈性組件和質量組件;彈性組件用於套設管路;質量組件套設在彈性組件上。通過如此設定,彈性組件套設在管路上,彈性組件為圓環狀,且結構上接近軸對稱,在彈性組件的徑向任意方向的剛度可以保持一致,質量組件套設在彈性組件上,質量組件為圓環狀,且結構上接近軸對稱,在質量組件的徑向任意方向的質量可以保持一致,進而管路吸振器的剛度與質量特性接近軸對稱,管路吸振器能夠在管路徑向任意方向吸振性能一致,以此來降低管路徑向任意方向的線譜振動,以此來滿足對管路的減振。
