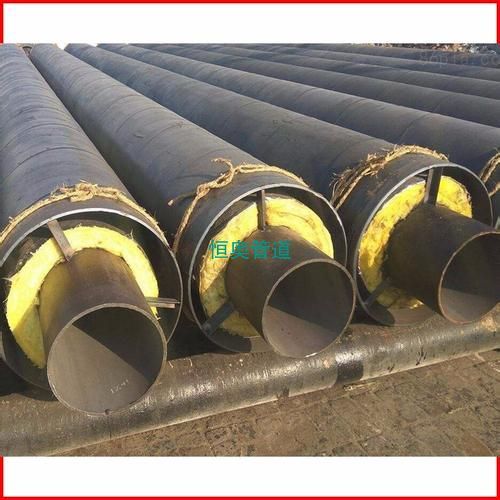

為了減少管線散熱損失及保持正常工作環境溫度，在管線外表面採取的保溫技術措施。常用的保溫方式有埋地保溫、地上保溫和伴熱保溫等。
基本介紹
- 中文名：管線保溫
- 外文名：pipeline heat insulation
- 學科：油田地面工程建設
- 拼音：guǎn xiàn bǎo wēn
釋義,目的,保溫方式,埋地保溫,地上保溫,伴熱保溫,保溫材料,管道保溫層施工,綑紮法施工,纏繞法施工,充填法施工,保溫層的檢修,
釋義
為了減少管線散熱損失及保持正常工作環境溫度，在管線外表面採取的保溫技術措施。常用的保溫方式有埋地保溫、地上保溫和伴熱保溫等。
目的
管線保溫的目的是：
(1)減少介質散熱損失，以滿足生產需要的壓力和溫度；
(2)改善勞動條件和環境衛生；
(3)防止管道腐蝕，延長其使用年限。
保溫方式
埋地保溫
埋地輸油管線包括油氣井至站管線、站間集油管線及原油長輸管線，廣泛套用硬質聚氨酯泡沫塑膠和黃夾克保溫、防護結構。聚氨酯泡沫塑膠質輕、耐熱性能好，既能防腐又能保溫；黃夾克具有較高的抗機械破壞性能，並且可在預製廠機械化預製，大大減少施工現場工作量和工人勞動強度。
地上保溫
主要用於站內地上原油工藝管線的保溫，這類管線上管件、閥門較多，另外，原油管線還多帶有伴熱管線，或電熱帶等伴熱保溫，保溫結構需現場施工。多選質輕、隔熱性能好、耐高溫等的隔熱材料做保溫層，外包油氈紙，玻璃布或鍍鋅鐵皮等保護層。
伴熱保溫
對於原油，尤其是高凝油、超稠油等特種油管線，為了滿足工藝要求，需外供熱源，維持管線溫度。常用的方法有：（1）伴熱管伴熱保溫。視工藝管線管徑大小、散熱程度等因素，採用一根或多根伴熱管，常用的熱介質有熱水、蒸汽、導熱油等。（2）電熱帶伴熱保溫。根據管線散熱量及工藝要求選擇電熱帶型號、規格。電熱帶有恆功率型及恆溫型兩種，採用何種視具體情況而定。（3）工頻電集膚效應伴熱保溫。對輸送距離較長的高凝油、超稠油管線，宜採用工頻電集膚效應伴熱保溫。
保溫材料
管道保溫層施工
綑紮法施工
採用硬質保溫製品的保溫層，安裝時，要把其製品如瓦在被包復的鋼管上旋扭磨擦三次以上再就位，以保證弧度一致，結合嚴密；水平管縱向接縫位置應偏離管道垂直中心線。對於單層雙瓦組合，縱縫要布在管中心豎直線45度以外；對於多層、多瓦組合，縱縫也應偏離管道垂直中心線。
一般可採用16號至18號鍍鋅鐵絲雙股綑紮綑紮的間距不應大於400mm。如公稱直徑等於或大於600mm的管道或相應設備，除一般綑紮外，要另用10號至14號鍍鋅鐵絲或包裝鋼帶加固，加固的間距宜為500mm。 [2]
纏繞法施工
按螺旋形纏繞，搭接長度應為頻寬的1/2，纏時要拉緊。每條帶纏完後，套用鍍鋅鐵絲綑紮到管道上，再接纏第二條；纏第二層時，要壓第一層的縫纏繞。用保溫繩纏繞時，先把一端用鍍鋅鐵絲綑紮到鋼管上，再拉緊保溫繩一股緊貼一股的纏繞。務使繩子付在管子上轉動，繩股之間無間隙。繩的表面要復蓋織物，並縫起來。也可在繩上敷設金屬網，在網上抹灰，最後進行裱糊或塗刷塗料。
充填法施工
在管道上填充鬆散材料保溫時，應設定固形層(亦稱支承圈)。可用10×10×1～20×20×1的平織鐵絲網或直接用金屬保護層製做，在充填施工時，要防止漏料和固形層變形。充填施工時，套用木板條輕輕拍擊固形層，以保證充填密實。當網與管道之間的下半部空間填滿後，從下面穿過金屬網及保溫層安設鍍鋅鐵絲吊件，並將吊件固定到管道上。然後，再填充上半部空間，填滿後，把固形層封口固定。在垂直管道上進行充填施工時，應設定防沉層。防沉層用硬質保溫製品製作，間隔高度為400mm～600mm。隨充填保溫到達防沉層高度時，把防沉層貼上或支吊上去，再接著充填鬆散材料。
保溫層的檢修
要保證熱力設備及管道經常處在散熱損失最小的經濟狀態下運行，就必須選擇合理的保溫層和經常做好保溫層的維護檢修工作。一般保溫層有主保溫和敷面兩層，常見的缺陷是裂縫和脫落。保溫層的檢修工藝及技術要求基本上與新敷設時相同。
主保溫層是用保溫材料(膨脹珍珠岩、膨脹蛭石、硅藻土或石棉等)或保溫成型材料(保溫瓦等)，緊貼設備外壁嚴密敷設，以減少設備內的熱量傳外敵失。如主保溫層有裂縫或脫落等現象時，應及時進行修補或重新敷設，敷設工藝及要求如下：
(1)在對設備及管道敷設主保溫層前，應先將被保溫設備表面上的舊保溫層、灰塵和銹垢等雜物清除乾淨，並按設計要求塗刷防腐劑，待乾燥後，再行施工。
(2)凡對直立的管道或設備敷設主保溫層時，每隔2-3米，應裝設一個分段承重託架，其寬度可稍小於主保溫層。
(3)對大型設備或直徑在650毫米及以上的管道(汽包除外)敷設主保溫層時，必須焊接鉤釘。在壁厚等於或小於4毫米的設缶上焊接鉤釘時，應在設備或管道進行嚴密性試驗前進行。段備上施敷主保溫層，應在嚴密性試驗後進行。
(4)當採用成型材料保溫時，必須做到保溫材料與設備表面接觸緊密。若用板型製品對直徑在450毫米以下的管道做保溫層時，必須將板型保溫晶鋸成楔形板條敷砌。當主保溫層的厚度大於或等於80毫米時，應分層敷砌。
(5)為使主保溫層牢固不脫落，套用鍍鋅鐵絲或鐵絲網將敷設或修補部分緊緊地包裹住。
(6)主保溫層必須保證有高度的密實性和均勻性，避免出現沉陷和空洞等。影響保溫效果。
