稜鏡光譜儀

稜鏡光譜儀

稜鏡光譜儀是用於稜鏡光譜分開的設備。

基本介紹

  • 中文名:稜鏡光譜儀
  • 外文名:prism spectrometer
  • 工作原理:稜鏡的色散作用
稜鏡光譜儀(prism spectrometer)

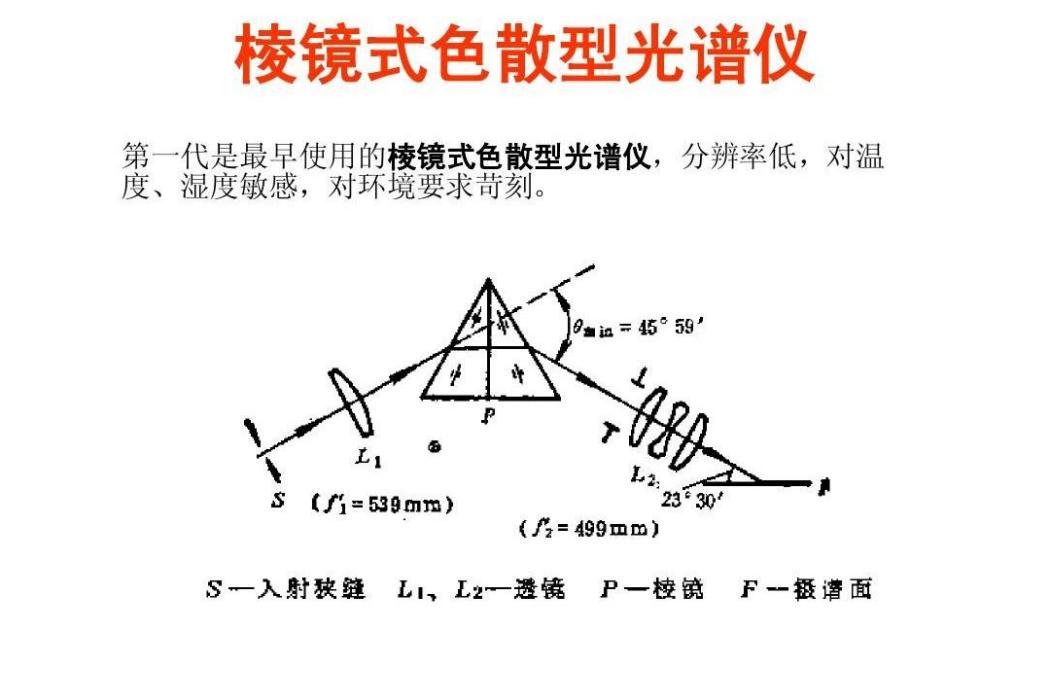

稜鏡光譜儀是利用稜鏡的色散作用,將非單色光按波長分開的裝置。其結構的主要部分為稜鏡前的平行光管、稜鏡和稜鏡後的望遠物鏡L2。稜鏡前的平行光管,是由一會聚透鏡L1和放在它第一焦面的狹縫S所組成。當非單色光照射狹縫後,經平行光管產生非單色的平行光束。這些非單色平行光束通過稜鏡後,不同波長的平行光束經過折射後,方向不同。再經過稜鏡後的望遠物鏡L2,不同方向(即不同波長)的平行光束,會聚到望遠物鏡後焦面上的不同地方,形成一系列離散的不同波長的狹縫像,這便是光譜。若光譜儀中的望遠物鏡後,再裝上一目鏡,用以直接觀察光譜,此種光譜儀就稱為分光鏡。若在望遠物鏡的後焦面上,放一狹縫,將某種波長的光分離開來,則稱為單色儀。若在望遠物鏡的後焦面上,放一暗盒,把不同波長的狹縫像拍攝下來,則稱為稜鏡攝譜儀
