磚筒拱

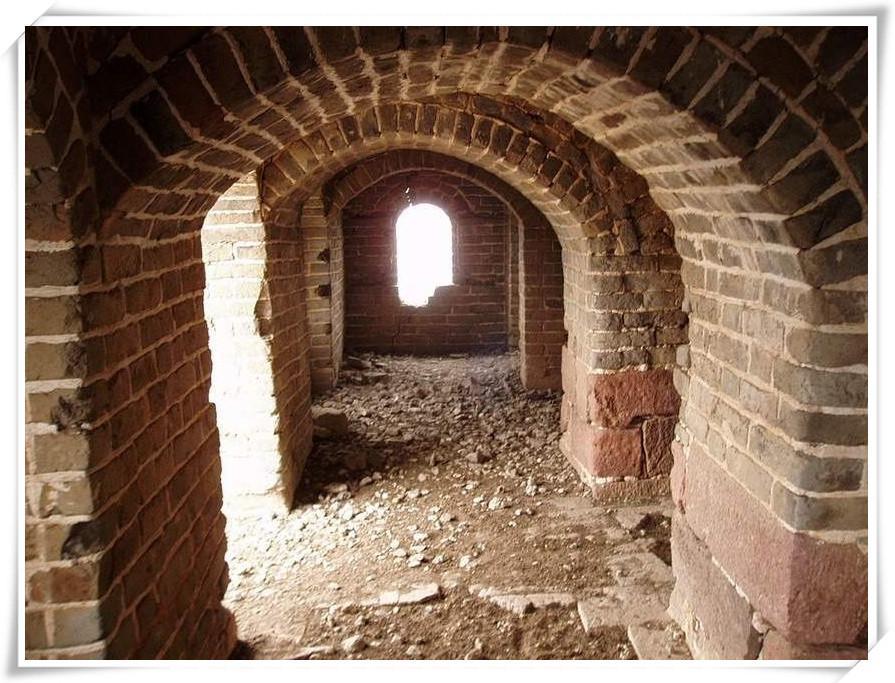

磚筒拱是指磚砌半圓筒狀拱。用於屋蓋、樓蓋、隧道、中間走廊等結構。

基本介紹

• 中文名：磚筒拱
• 外文名：brick barrel arch
• 學科：材料技術
• 領域：工程技術

簡介

磚筒拱是指磚砌半圓筒狀拱。用於屋蓋、樓蓋、隧道、中間走廊等結構。

砌體結構

用磚砌體、石砌體和砌塊砌體建造的結構，又稱磚石結構。由於砌體的抗壓強度較高而抗拉強度很低，因此，砌體結構構件主要承受軸心或小偏心壓力，而很少受拉或受彎，一般民用和工業建築的牆、柱和基礎都可採用砌體結構。在採用鋼筋混凝土框架和其他結構的建築中，常用非承重磚牆做圍護結構，如框架結構的填充牆。

無筋磚砌體

無筋磚砌體常簡稱為磚砌體。強度指標包括抗壓強度、抗拉強度、抗彎強度和抗剪強度。

磚砌體承受軸心壓力的強度稱為抗壓強度。影響磚砌體抗壓強度的主要因素是磚和砂漿的標號磚和砂漿的標號越高，當砌體由磚砌體和鋼筋混凝土材料共同構成時稱為組合磚砌體。砌體抗壓強度也越高。其中磚的標號對砌體抗壓強度的影響較大，從而間接地提高了砌體的抗壓強度。一般情況下，增大磚的標號比增大砂漿標號對提高砌體抗壓強度更有效。

配筋磚砌

在磚砌體中配置鋼筋或鋼筋混凝土的砌體。密實均勻，提高了砌體的承載能力，擴大磚砌體的套用範圍，尤其是各種類型和規格的多孔磚的套用在不斷擴大和發展，在多孔磚的孔洞內配置鋼筋或鋼筋混凝土構成配筋砌體更具優越性。根據鋼筋配置的情況，配筋磚砌體的主要形式有：橫向配筋磚砌體，縱向配筋磚砌體和組合磚砌體。

在磚砌體的水平灰縫內配置鋼筋的稱為橫向配筋磚砌體，在均勻壓力作用下，配置鋼筋網時稱為網狀配筋磚砌體。橫向配筋磚砌體承受縱向壓力作用時，砌體的橫向變形受到鋼筋的約束，從而間接地提高了砌體的抗壓強度。其中磚的標號對砌體抗壓強度的影響較大，在磚砌體的豎向灰縫內或豎向砂漿層內配置鋼筋的稱為縱向配筋磚砌體。砌體抗壓強度也越高。當砌體由磚砌體和鋼筋混凝土材料共同構成時稱為組合磚砌體。縱向配筋磚砌體或組合磚砌體能進一步提高砌體構件的承載能力。當砌體構件截面尺寸受到限制，無筋磚砌體不能保證砌體強度時，可採用配筋磚砌體；橫向配筋磚砌體用於軸心受壓及偏心距較小的受壓構件中，縱向配筋磚砌體和組合磚砌體可用於偏心距較大的受壓構件中。

技術措施

施工要點

A、磚的品種、強度必須符合設計要求，規格一致，無翹曲、斷裂、邊角整齊、色澤均勻，並經抽樣檢驗後才能使用。

B、砂漿的品種、強度應符合設計要求，應有適當的稠度和良好的保水性，隨拌隨用，並應取樣做試件進行抗壓試驗。

C、砌築時，將梁面的雜物清理乾淨，將梁表面鬆動的砼敲去並抄平，在樑上彈出門窗洞的位置。

D、砌築時應立皮數桿，拉水平線（每皮磚），雙邊掛垂直線。

E、磚牆的砌法應遵循“內外搭接、上下錯縫”的原則。錯縫長度一般不少於60MM。錯縫搭接能保證牆體不出現連續的垂直通縫，以提高牆體的強度和整體性。

F、砌築時應滿鋪砂漿，灰縫要飽滿、平直、厚薄均勻，厚度為10MM。

G、磚塊要上下錯縫，內外搭砌，接槎牢固。

H、牆面應平整、垂直，平整度、垂直度必須符合規範要求。

J、砌磚體的轉角處和交接處應同時砌築，對不能同時砌築而又必須留置的臨時間斷處，應砌成斜槎。

K、凡轉角處和丁字交接處，必須在水平縫放置2Φ6彎成90o的拉結筋，每邊伸入牆內1000MM，間距為沿牆高500MM，末端應有90o彎鉤。

L、預留孔洞及預埋件的安裝：包括防雷預埋件的安裝和排水管預留洞口的留設。

主要安全技術措施

A、腳手架站腳處的高度，應低於已砌磚的高度。

B、磚垛上取磚時，應先取高處後取低處，防止垛倒砸人。

C、砍磚時應面向內打，注意磚碎彈出傷人。

D、在颱風到來之前，已砌好的山牆應臨時用聯繫桿（例如桁條）放置各跨山牆間，聯繫穩定。否則，應另行作好支撐措施。

E、砌磚使用的工具、材料應放在穩妥的地方，工作完畢應將腳手板和磚牆上的碎磚、灰漿等清掃乾淨，防止掉落傷人。
