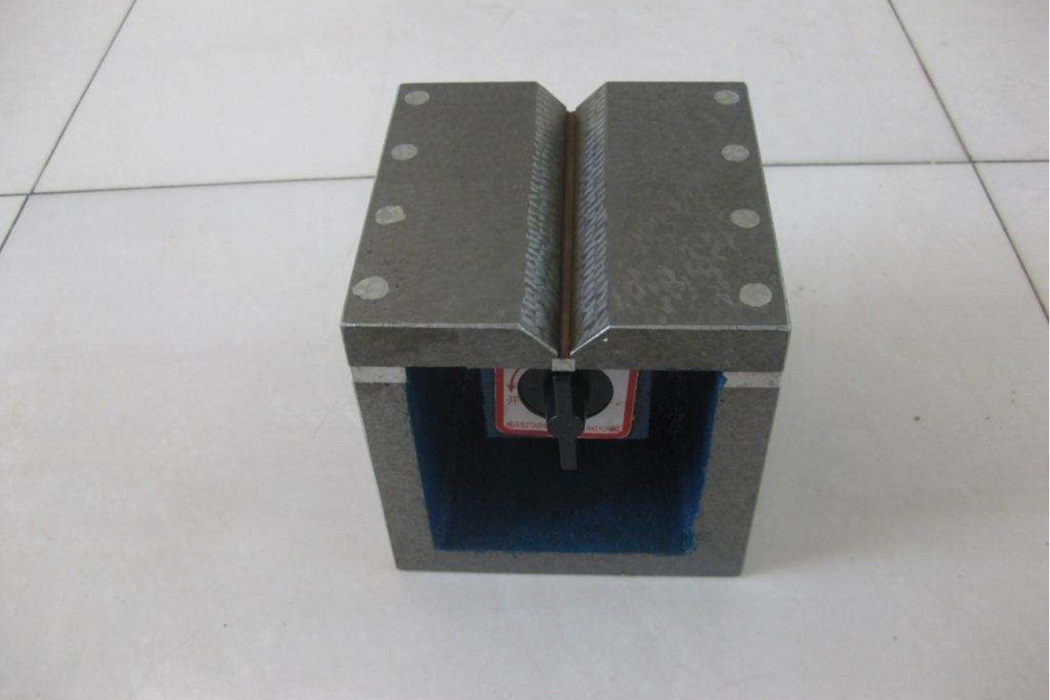

磁性方箱

磁性方箱，是一種工業生產中用於檢測零部件平行度、垂直度的器械。

基本介紹

• 中文名：磁性方箱
• 用途：檢測零部件平行度、垂直度的器械
• 使用壽命：2年以上

產品簡介

用途

磁性方箱的用途：在工業生產中用於檢測零部件平行度、垂直度的器械，磁性方箱還可以根據檢測結果在重要位置做出劃線，是測量中重要檢測工具。並具有：精度高、不易變型、耐磨性強等優點。能在重負荷及一般溫度下保持穩定。

一般磁性方箱的使用壽命很長，只要採用正確的方法使用和保放，方箱工作面的精度可以保持使用2年以上，方箱精度降低時可以通過調試或刮研工藝恢復，方箱本身的使用壽命可以達到50-100年，所以，在使用方箱的過程中要注意不要在潮濕，有腐蝕、過高和過低的溫度環境下使用和存放，這樣才可以延長方箱的使用壽命，保證工作質量。對方箱的外觀尺寸圖紙設計和實際會有一些誤差，比如方箱的長、寬、高對角線等，一般都在±0.02（a或b）之間。

使用方法和材質

同鑄鐵方箱十分接近，差別在於，磁性方箱的V槽部分及底部均帶有磁力，使得被測工件可以牢固的固定在方箱上，使用方便；同時也大大降低了由於工件不穩，或操作過程中的疏忽，使工件滑落，傷及工作人員的情況。

磁性方箱技術要求：工作面不能有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷，否則會使測量不準確。

規格：(mm)

A	B	H	E	工作磁力(kg)
100	100	100	25	40
150	150	150	25	40
200	200	200	30	50
250	250	250	30	50
300	300	300	35	60

檢定方法

對於邊長為315mm及以下的方箱，檢定時在方箱被檢面的兩端各放置1mm的量塊，把刀口形直尺放在量塊工作面上，然後在其各被檢點處用量塊試塞，當量塊組剛剛塞入時的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向、橫向和對角線方向的幾個截面上進行。在測得的各個位置的直線中誤差方向一致時取其最大值，當誤差方向不一致時取其最大正差與最大負差絕對值之和，為該受檢面平面的平面度。

生產標準

方箱各工作面不能有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂塗漆，棱邊倒角。在方箱內壁應有標牌，並標有規格尺寸，級別出廠編號、製造廠名稱。

磁性方箱的執行標準及用途：

方箱按JB/T3411.56-99標準製造，材質HT200，用於零部件平行度、垂直度的檢驗和劃線；萬能方箱用於檢驗或劃線精密工件的任意角度線，可根據用戶要求製作各種規格和等高方箱及長方筒。

磁性方箱用於檢驗或劃精密工件的任意角度線，適用於測量和刻標記的固定器。廣泛用於零部件平行度、垂直度的檢驗和劃線時支撐工件，一般為邊長相同的正方體或長方體，可根據用戶要求製作各種規格和等高方箱及長方筒。磁性方箱優點：V型槽帶有磁力，可固定被測工件，使測量更加準確。
