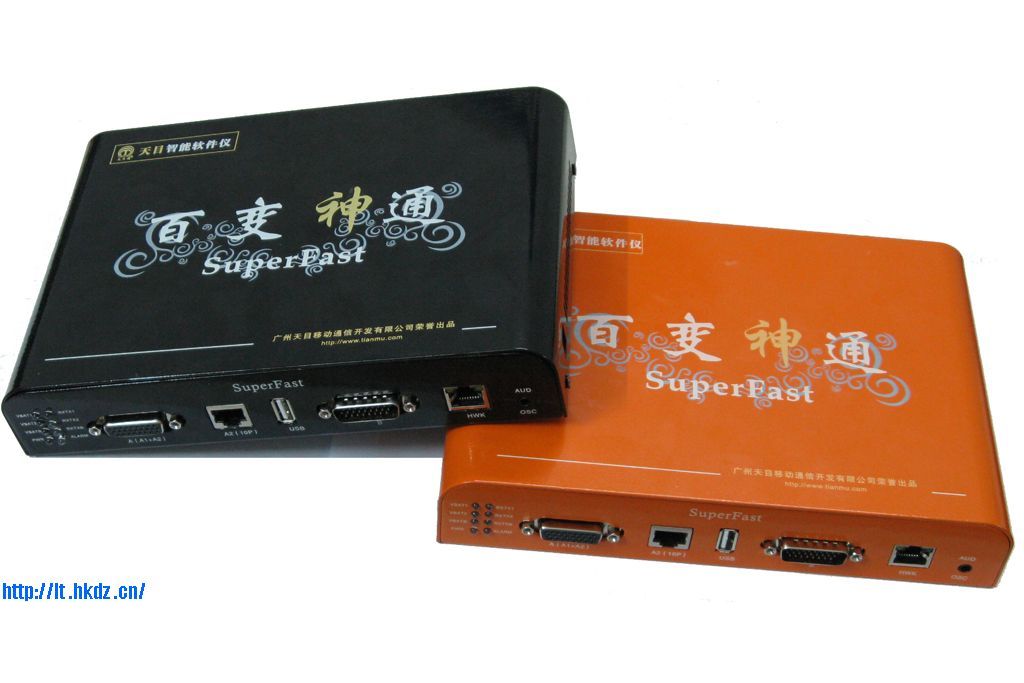

百變神通是廣州天目出的新概念智慧型免拆儀器，是為滿足那些對智慧型免拆儀器有更多更高要求的人而設計的儀器，集合了超能、豪華等優秀設計理念和電路，凝聚了天目最新研究成果。
基本介紹
- 中文名：百變神通
- 類型：智慧型免拆儀器
主要功能,硬體簡介,說明,
主要功能
1、44腳手機信號全定義與瞬時偵測，實現“智慧型儀器無掃描偵測新概念”，44個腳都可以定義電源、地、串口信號、USB信號與其他 邏輯信號，支持44腳以下手機的讀寫偵測，採用“離合”技術，實現真正一機多刷，能同時讀寫4台手機，能同時讀寫或偵測兩台USB手機， 比如同時讀寫或偵測兩台展訊6600ME手機。
2、一條線支持超過24P的USB手機的讀寫與偵測(包括電源與地)，當然這條線也支持超過24P的COM口信號手機的讀寫與瞬時偵測(包括電源與地)，如真iPhone與仿iPhone的手機都ok。
3、內置USBPHY物理信號接口電路，能任意定義類似波導、TCL等P2K接口手機（DV10、S199、S198、S296、S1186、S668、V109、 V5510、V5610等）。採用USBIC偵測USB與FPGA偵測USB相結合的新技術，更快速準確偵測USB定義。
4、HWK專用接口除具備單盒子功能外，支持定義諾基亞BSI電阻大小與RX拉高電阻可調，HWK輸出可以任意定義到其他接口，BSI電阻可調的好處是能解決電阻不符而不能刷機問題。諾基亞手機定義可到其他接口的目的是可利用儀器任意調整供電電壓大小。
6、外接儀器能直接控制本儀器的手機供電輸出(而不是通過內置CPU轉控)，使得外部儀器真正完美實現配線任意定義(包括USB)。
B口與A2口都可以外接其他儀器，但外接B口則還能轉接USB信號。
硬體簡介
1、首創免拆儀器手機接口的“離合”技術，體現“百變神通”可以變接口的特點，儀器設計有A、B兩個可以任意定義的手機接口與一個 專用HWK接口，其中A口既可以是一個24腳的手機接口，也可分離為A1、A2兩個12腳獨立接口(啟動高級功能後有效)，因此儀器可 以有A1、A2、HWK、B(20腳)這4個相互獨立的手機接口，支持多達4台手機能夠同刷或3台手機偵測。下面提到的A口既可以是“合” 的24P口，也可以是“離”的A1、A2口。
2、首創免拆儀器44腳全智慧型驅動，44個腳可以任意定義拉高拉低電阻、電源、地、串口信號、USB信號與其他邏輯信號等，從而能偵測 與讀寫尾插是44腳以下的手機(不管電源與地如何分布，也不管USB腳位如何分布)。
支持手機尾插多點短路或者串電阻，最多能支持一處三腳短路或三處兩腳短路或5腳短路，支持同時讀寫或偵測兩台USB手機。
3、採用超大容量的FPGA（差不多是超能一通的10倍容量），使得儀器的未來套用更加有發展空間，實現手機接口定義的瞬時偵測，實現 “智慧型儀器無掃描偵測新概念”； 採用 USBIC（該技術天目幾年前最早採用）偵測USB與FPGA偵測USB相結合的新技術，更快速準確偵測USB定義。
4、首次採用USB物理信號(USBPHY)收發器件，支持手機USB邏輯信號(VP、VM、VPO、VMO、OE、SUSPEND、SOFT等)在A、B口的任意定義，支持波導、TCL等P2K手機的尾插任意定義（DV10、S199、S198、S296、S1186、S668、V109、V5510、V5610等）。
5、與超能一通一樣，儀器設計有三個串口（兩種高速串口與一個普通串口），但儀器特別在A、B接口設計有兩路USB主通道，因此A、B接口都可以瞬時偵測COM(RXD、TXD)與快速偵測USB(D+、D-)。 就是說串口信號或者USB信號都可以定義到A、B手機接口，這些接口既可以RXTX信號刷機也可以偵測RXTX，既可以USBD+、USBD-信號刷機也可以偵測USBD+、USBD-。
在一個或者多個接口刷機的同時，其他接口可以偵測，接口之間相互獨立，互不影響。
6、發展了超能一通的擴展口功能，就是B口兼作為擴展接口，設計有USB信號輸入，可外接其他手機免拆儀器，特別重要的是，外接儀器 可以直接控制“百變神通”的手機接口的供電輸出，使得外掛儀器能真正完美實現配線任意定義(包括外接儀器的USB信號)。
實際上4個接口都可以作為擴展接口，只是功能與性能不同。
7、內置HWK整機電路，與超豪華智多星一樣設計對應的專用HWK接口，但其HWK輸出手機信號也可以定義到其他接口（A1、A2、B），而且沿用天目幾年前創造的HWK手機信號配線任意定義技術（超能一通技術），也就是說4個手機接口不僅各種手機配線可以任意定義，而且諾基亞手機還可以定義其配線的BSI電阻大小（專用HWK接口也可以）。
HWK接口的手機工作電流同樣受到監控，如果過流也能夠報警提示。通過主控還可以關閉內置的HWK，因此出現UFS（HWK）不通信（UFS不存在）的情況不用關開儀器而是用主控進行復位，出現過流的情況主控也可以關閉供電。當然HWK信號定義到其他接口後的供電控制就更不是問題了。
8、採用“專用控制通道”（超能一通技術），使得任何時候都可以控制儀器供電的開與關，任何時候都可以及時接收各個手機接口的實時監控數據 (即使4個接口都在刷機或者偵測也沒有關係)。 主控可以根據監控情況隨時關閉某通道電源而不會影響正在刷機的其他通道。
通過電腦可觀察記錄手機的工作電壓電流變化，特別是開機電流的變化，採用波形與指針圖示相結合，直觀方便，協助分析手機故障。
主控設計有4個實時的指針式數字電流表與數字式電壓表。
沒有“專用控制通道”的儀器可能無法任何時候都實現實時的監控！！因為這種儀器是採用串口兼作為控制通道的，這串口一但使用就不能再作為控制儀器使用了，當然，如果偵測IC可以設定為從模式 ，而且在不偵測USB 的情況下可以接收數據。
9、首次採用USBVCC(5V)專門供電電路，而且可在A、B口中任意定義，避免因尾插供電與USB供電是同一個電源，拉低了USBVCC電壓而導致USB刷機不穩定的問題出現，使新儀器在刷USB信號手機時更加穩定。如果 3G 手機大量採用USB刷機，而且尾插都要求USBVCC（一般USB 都要） USBVCC的設計就顯得非常有價值。
10、儀器的A1口特別設計有智慧型手機電池腳過流保護供電(電源極性正負極可自動轉換，智多星技術)，不僅電壓可調而且保護電流也可調，最可達1.5A，真正使得開機電 流異常大的手機也能正常開機，也可以測試手機打電話（測試發射）。不過這夾子不能用於A2口(除非A1口沒有正在讀寫的手機)，因為A1，A2是相互獨立的。當然A口的夾子不能用於B口的手機，因為A1，B也是相互獨立的。
B口的夾子供電同樣也是電源極性正負極可自動轉換，但保護電流限制在800mA，超過則過流報警。B口在尾插有供電腳的情況下是不用夾子的。同樣，B口中轉線的供電不能用在A口上。因此從某種意義上講，“百變神通”是相當於3部智慧型儀器。
11、外觀設計人性化，整部儀器設計有10個信號指示燈，其中6個燈分別對應的A1、A2、B接口手機供電與讀寫信號指示燈，另外兩個分別是儀器電源與報警燈，HWK口也有供電與信號兩個燈，你可以隨時看到儀器中各個通道的工作狀態。
12、儀器還設計有IC/SIM卡電路(軟體以後支持)與音頻信號輸出電路，低頻數字示波器輸入接口，支持手機尾插耳機接口位置偵測，支持感應式測量手機發射信號強度等。
13、採用外置的高品質3A開關穩壓電源；儀器各個手機接口都設計有過流保護電路，內置過流報警蜂鳴器；A1、A2、B三個接口的尾插供電VBAT都是相互獨立而且電壓任意可調；配合A口中轉線的夾子，儀器可以當一台數字電源使用，輸出電壓0－5V任意可調，輸出限流0－1500mA任意可設定，數字電流表與電壓表在儀器主控平台中可以看到，表的大小可以任意放大與縮小，電流變化可以用電腦記錄起來，對比分析硬體故障。
另外儀器還特別設計有外掛電流表與外掛專用電源的功能。
說明
串口信號是指：RXD，TXD，RTS，DTR，CTS，DTS，DCD，TI。
USB 信號是指：USBD+，USBD-，也可接模擬信號。
其他邏輯信號是指：VP，VM，VPO，VMO，OE，SOFT，HWK信號（RX2、RXD、TXD、MBUS、BSI），JTAG信號，其他儀器信號等等。
