片上誤差

片上誤差指同一晶片上的誤差。

基本介紹

• 中文名：片上誤差
• 外文名：on-chip variation

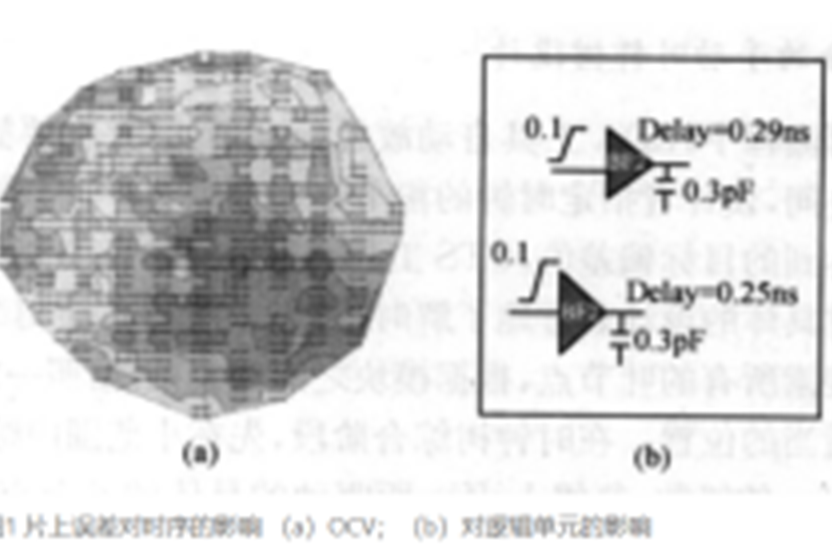

同一晶片上的誤差（OCV，on-chip variation）會對晶片的時序產生直接影響。從圖1中看到，兩個相同的緩衝器單元BF2在輸入信號變化和負載相同的條件下，由於在晶片所處的位置不同，它們的實際門延時卻不同。

在當今的晶片設計中，已經將OCV可能帶來的影響用於時序分析中，這種方法也稱作“片上誤差調節法”（scaled OCV）。例如，它可以對setup和hold路徑時序變化的可能性分別增加20%預算（加快的路徑，early path: 0.8~1.0 和減慢的路徑，late path: 1.0~1.2），即

setTimingDerate -max -early 0.8 -late 1.0

setTimingDerate -min -early 1.0 -late 1.2
