熱風門

熱風門是在消化吸收國內外同行業同類產品先進技術的基礎上開發出的系列產品，它採用氣（電）動機構推動門板，門板閉合併逐步鎖緊的原理，從根本上解決了其它類型風門關閉不嚴、開關不靈活、易卡死及外泄嚴重等缺點，具有啟、閉靈活快速、密封嚴密，不增加管路流通阻力等優點。

基本介紹

• 中文名：熱風門
• 製造公司：連雲港振港電力輔機有限公司
• 原理：用氣（電）動機構推動門板等
• 結構設計強度：≤0.35MPa

一、冷、熱風隔絕門

熱風隔絕門一般安裝於電廠鍋爐爐空氣預熱器出口至磨煤機進口熱風管道中，是連雲港振港電力輔機有限公司製造用於隔斷進磨煤機的熱風。是鍋爐的關鍵輔助設備。

1、概述

該風門採用型鋼、鋼板組合焊接結構，XGFM型風門門板採用雙層不鏽鋼和方鋼複合製造而成，其密封件為固定於框架圓周上的不鏽鋼球形片，單台驅動裝置起到啟閉風門並鎖緊門板的雙重作用；門體限位採用新工藝、新技術，保證風門不泄漏。具有系統簡單、耗功小、運行穩定的優點。

隔絕門

2、隔絕門隔絕門2、風門主要技術參數如下

1、結構設計強度：≤0.35MPa
2、設計工作壓力：≤2000mmH2O
3、設計工作溫度：≤420℃
4、風門規格：圓形DN800~DN3000方形800×800~3000×3000
5、理論泄漏率："零"

1、風門內徑
2、管道走向及風門開啟定位

冷熱風門

3、安裝方式及安裝位置
4、工作溫度及工作壓力

4、供貨範圍：

風門本體、反法蘭、氣（電）動裝置、控制箱

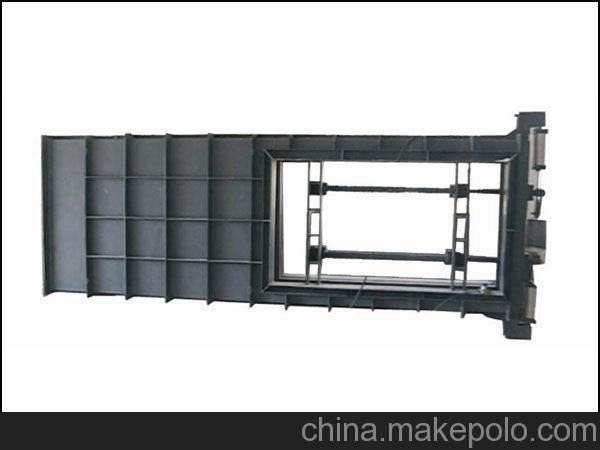

二、標準插板式隔絕門

標準插板式隔絕門一般安裝於磨煤機一次冷風入口,一次風機及送風機出口等風壓高的冷風管道中及引風機、除塵器煙氣出入口等風壓低的煙氣管道中，起切斷介質流動的功能。

1、概述

該風門吸取國外有關技術研製而成，框架採用型鋼焊接結構，門板為不鏽鋼、方鋼複合不變形製作，對於灰塵較多的管道設有刮板除灰裝置及除塵箱。具有啟閉靈活，無卡阻、密封嚴密等特點。

2、驅動類型

風門的驅動方式有電動、氣動、手動等方式。

3、風門的主要技術參數:

1、最高設計壓力：2000mmH2O
2、最高設計溫度：≤250℃
3、泄漏量：≤1‰
4、風門的尺寸範圍：圓形DN200～DN2500方形200×200～3000×3000

冷熱風門

安裝位置、工作壓力、工作溫度、介質類型、要求的風門厚度、驅動方式及全行程時間、
管道截面尺寸等。

5、供貨範圍：

本體、驅動裝置、控制部分。

三、關閉擋板風門

關閉擋板風門用於電廠煙風管道中作截流介質作用，它具有全開全閉兩個功能，使介質在管道中全部流通或關斷，一般也可作調節門使用，該風門系引進國外技術製作，具有啟閉轉靈活，驅動力矩小，熱態不會卡死，密封性較高，並能承受系統中較高壓力與溫度的優點。

1、概述

該風門為鋼板焊制結構，葉片呈流線型，具有較小流動阻力，在葉片的四周鑲有0.5～1mm的不鏽鋼片，承受系統壓力升高而密封性越高，兩端軸承採用球面自調心軸承，故在葉片撓曲時不會影響其轉動。

2、驅動類型

風門的驅動方式有電動、氣動、手動等方式。

3、主要技術參數：

最大工作壓力：≤2000mmH2O
冷熱風門冷熱風門最高工作溫度：≤420℃
行程：0～90°
漏風率：1%

4、用戶在選用風門時，應注意：

1、風門安裝時，應保持葉片軸在水平面內。
2、風門規格中的寬（W）及長（L）是指風門框架內邊尺寸，一般與管道內邊尺寸相近。
3、系列中未包括的規格，可根據用戶要求特殊設計。
4、風門規格D×W×L的意義為：D為風門厚度；W為與葉片軸垂直方向尺寸；L為葉片長度方向尺寸。

5、訂貨時用戶須提供下列參數：

最高工作壓力（mmH2O）
最高工作溫度（℃）
工作介質
風門在管道中的位置及作用

6、供貨範圍

風門本體及驅動裝置

四、百葉窗式隔絕風門

百葉窗隔絕式風門用於快速啟閉及煙風道周圍無足夠空間安放閘板隔絕門，且密封要求嚴格的管道中作隔斷介質之用，它採用單層雙層百葉窗結構，雙層百葉窗式隔絕風門門體外設有小型風機，在兩葉片關閉時向腔內打入密封空氣，從而對介質起到完全隔絕作用。

1、概述

本風門採用最先進技術設計製作，葉片上嵌有不鏽鋼彈性片，能隨壓力升高而使密封片貼合更嚴；軸承為自調心型，能吸收葉片受壓力產生的撓曲變形。本風門具有密封性高、開關靈活等優點。能適應管徑較大的場合，特別適應安裝於聯通管道，脫疏管道以及除塵器、預熱器等設備的煙氣、空氣出入口。

2、風門的設計參數:

設計最高壓力：2000mmH2O
設計最高溫度：≤400℃
密封風機壓力：最少高於系統壓力75mmH2O

3、風門規格：

可參照關閉擋板風門系列。

4、用戶訂貨時應提供以下技術參數：

風門的安裝位置；最高工作壓力、溫度；管道截面及要求的風門厚度；介質類型；管道走向等冷熱風門冷熱風門

5、訂貨範圍：

門本體，驅動裝置及控制系統。

五、無泄漏型調節門

無泄漏型調節風門是一般調節門的改進型。它既具有調節功能又增加了隔絕功能。通常安裝於磨煤機主口及燃燒器二次風入口控制風量、壓力、溫度，並具有隔絕介質流動的作用。對於小容量機組可省去關斷風門或在隔絕門失效情況下，可起到隔絕門的作用。

1、概述

該風門的葉片兩邊及框架內部兩側面皆鑲有不鏽鋼片。葉片關閉時與鋼管及框架內側緊密貼實，既起到密封作用又能吸收葉片受熱時產生的熱膨脹，從而保證葉片轉動靈活及密封良好。

2、主要技術參數如下：

1、風門最高承壓：2000mmH2O
2、風門最高耐溫：420℃
3、葉片開度在20°~75°範圍內，其阻力與開度呈線性關係。
4、全關時漏風率：≤1%（1500mmH2O壓差下）

3、用戶訂貨時，須注意：

1、風門厚度一般為450mm，其系列規格可見調節擋板風門系列表，對於大截面（寬劃長大於兩米）的風門可採用關閉擋板風門系列中尺寸。
2、規格採用管道截面表示（WXL），其中W為與葉片軸垂直方向尺寸，葉片軸線應在水平面內。
3、訂貨時請註明最大壓力、溫度、介質及位置及用途。

六、圓形風門

1、概述

圓風門主要用於鍋爐煙風系統中作調節介質流量或截斷介質流動作用，74DD圓風門採用原電力部74典道標準設計製作，單葉片鑄造結構，編制規格從DN100~DN2200共二十六種。

2、其主要技術參數如下:

工作壓力：≤2000mmH2O
工作溫度：≤420℃
功能：隔斷或調節
介質：空氣、煙氣、熱風、風粉混合物。

七、方風門

1、概述

方風門有74DD鑄造方風門及鋼製方風門兩種。用於電廠鍋爐煙風系統中調節工質流量或直接截斷工質流動，在系統中可起到調節及隔斷雙重作用。
74DD方風門採用原電力部74典道標準，葉片為鑄造結構，故具有高溫時無變形撓曲，不會產生開關不靈，驅動力矩不足等故障；鋼製方風門系74DD方風門的改進型，是我公司吸取國外先進技術設計製造的新型產品，由於74DD鑄造型風門存在密封性差，葉片兩端軸承很難保證同心，驅動力矩過大等原因，故可用鋼製風門代替之。鋼製風門的軸承採用球面方向型，密封件為可調節薄片型，故具有較小的驅動力矩及密封性高等優點。
以上兩種風門的基本規格、外形、連線尺寸皆採用74DD中的有關尺寸。風門規格中尺寸為管道上部截面尺寸，葉片長度L方向為水平面內尺寸，相鄰葉片平行啟閉。

2、風門的技術參數如下：

工作壓力：≤2000mmH2O
工作溫度：≤420℃
風門的規格可見74DD中的標號DD4201～DD4266，一至五軸方風門規格。
