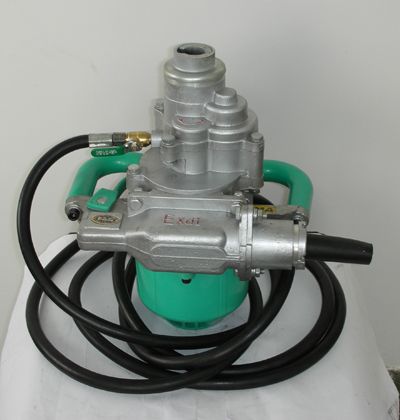

煤電鑽

用於煤體鑽孔的電動機具。即由電動機通過減速機構帶動鑽桿、鑽頭 旋轉並以人工推壓，在煤或軟岩層中鑽孔的手持式機具。適用於回採及掘進工作面鑽炮孔，鑽孔直徑一般為 38～45mm，孔深1.2～2m。

基本介紹

• 中文名：煤電鑽
• 外文名：electric coal drill
• 學科：礦山工程
• 分類：乾式煤電鑽和濕式煤電鑽
• 作用：煤體鑽孔
• 適用範圍：回採及掘進工作面鑽炮孔

分類

煤電鑽按排屑方式不同可分為乾式煤電鑽和濕式煤電鑽兩種。乾式煤電鑽配裝實心鑽桿與鑽頭， 實現乾式鑽孔，工作時產生的粉塵濃度高達71～ 136mg/m。濕式煤電鑽配裝空心鑽桿與鑽頭，在電機 端蓋處裝有進水裝置，水通過主軸進入空心鑽桿與鑽 頭。鑽孔時，煤粉被水浸濕後從鑽桿螺旋槽排出，實現 濕式鑽孔，工作時產生的粉塵濃度為2.5～3.7mg/m。

基本結構

由電動機、減速器、開關、手柄、電纜 壓緊裝置等組成 (見圖1)。

電動機

為隔爆型三相交流鼠籠式二極異步電動 機，其技術特徵一般為：電壓127V，頻率50Hz，功率 1.2～1.5kW。電動機工作制為半小時短時負載，定子 繞組絕緣等級為B級，有良好的介電性能和耐潮性 能。轉子為單鼠籠式的鑄鋁結構。電動機均為空冷式， 在轉子軸後端裝有風扇，外部裝有風扇罩。塑膠壓制的 風扇與風罩要求表面的絕緣電阻值不大於1×10Ω， 以防止因靜電集聚而引起瓦斯或煤塵爆炸。為防止煤 電鑽工作時發生卡鑽現象，電動機的最大轉矩必須大 於額定轉矩3倍以上。電動機溫升過高會使外殼燙手 而影響操作，因而規定外殼溫度低於40℃。

減速器

採用一級或二級外嚙合圓柱齒輪傳動， 將主軸轉速由2820r/min降至520r/min或640r/min。 為避免油脂外溢及粉塵、污水浸入減速器內腔，在軸承 前端裝有密封件。

開關

具有三相瞬時通斷和自動復位功能，三相 電源分斷時的無弧時間小於0.02s，開關的動作是通 過開關把手、推桿、開關撳頭使電源接通或斷開。鬆開 把手時開關撳頭立即復位，使電機停轉。
