基本介紹
- 中文名：瀝青鋪築機
- 外文名：Asphalt paving machine
- 所屬學科：土木工程
- 其他技術：液壓技術、電子技術、感測技術等
- 套用領域：城市道路、高速公路、碼頭
- 影響因素：液壓器
簡介,結構,常見問題,維護方法,國內外發展,
簡介

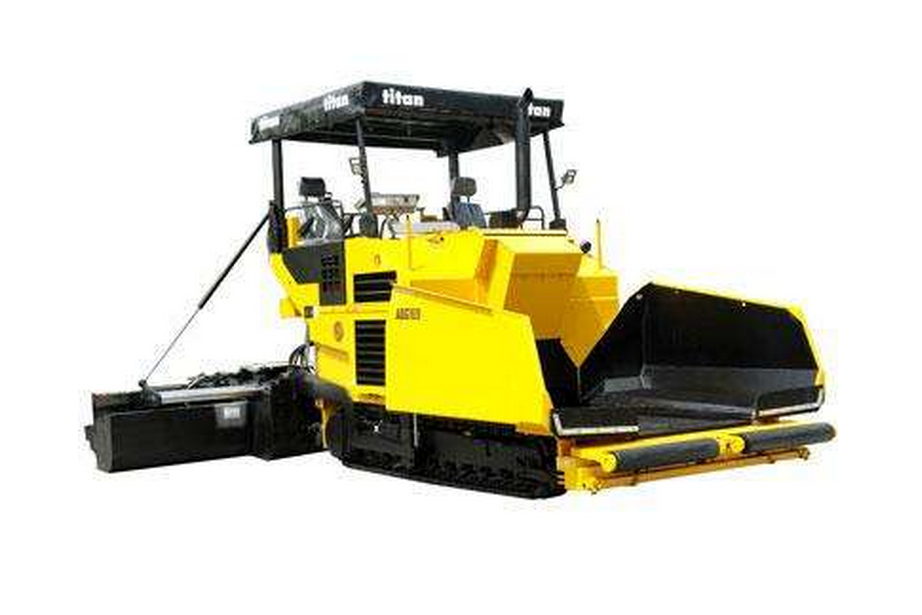

瀝青鋪築機是將瀝青混合料均勻攤鋪在道路基層上，並進行初步振實和整平的機械。隨著液壓技術、電子技術、感測技術、控制理論和計算機控制技術等的發展，鋪築機的結構和液壓設計更加科學合理，其性能也得到了進一步的完善。
結構
近代鋪築機主要由發動機、傳動系統、行走機構、供料系統、操縱控制系統、車架、調平大臂、熨平板以及自動調平系統等組成。
發動機是鋪築機的心臟，一切動力都來自於它，所以功率都很大。它們大都為水冷式柴油發動機。基於鋪築機總是在高溫環境下工作的特點，近來採用風冷式柴油機的日漸增多。為了不擋住駕駛員的視線和限制作業時整機重心過多的前後移動，發動機一般都是橫向設定在整個鋪築機的中部。
傳動系統是將發動機的動力通過機械或液壓傳動驅使鋪築機的行走機構、大臂及供料系統等產生動作的一種結構組合。它主要由變速箱、分動箱、離合器、鏈條、液壓泵、液壓電動機、制動器等聯合組成。
行走機構是指帶動整機行駛的機構，通過機械傳動帶動履帶或輪胎轉動。因此，鋪築機有履帶式和輪胎式之分。輪胎式轉向靈活且連續，攤鋪彎道時路表平整，但牽引力小；履帶式接地面積大，比壓小，牽引性能和通過性能都比輪胎式的好，但轉向不靈活，鋪彎道時路表易產生波紋，導致平整度欠佳。
供料系統是由鏈式刮板輸送器和螺旋分料器兩部分組成，每台鋪築機上都裝備兩套，且對稱於機身縱軸左右配置，並能左右獨立驅動和控制。同一側的鏈式括板輸送器和螺旋分料器由一個傳動裝置控制，二者總是同步工作。
操縱控制系統是指對鋪築機各部件動作起控制作用的系統。它包括對履帶或輪胎的行走、轉向、變速和剎車的操縱；對送料、分料和料斗兩翼合攏的控制以及對熨平板升降、延伸的操縱等等。
車架是連線前後橋、固定絕大部分部件的剛性架子。它相當於汽車的底盤。每台鋪築機都有兩隻調平大臂，簡稱大臂。它們分別位於主機兩側對稱布置，形如人的雙臂。每個大臂的前端與主機上的找平液壓缸鉸接(稱為牽引點)，後端與熨平板相連。通過找平液壓缸的伸縮，帶動牽引點上下移動，大臂前端亦隨之上下移動，因大臂後端與熨平板相連，故熨平板亦跟著轉動。
熨平板位於鋪築機的最後端，是直接完成混合料的攤鋪、初步振實和抹平的裝置。它除板體外，還包括拱度調節裝置、振搗器、振動器和加熱系統等。熨平板有單層式與雙層式之分。單層式熨平板僅在全寬範圍內呈固定連線的一塊板；雙層式熨平板在長度方向(鋪築機前進方向)前後配置著兩排大板。
常見問題
液壓器出現問題
在瀝青鋪築機運行的過程中，液壓器是影響他工作的主要原因之一，在液壓器出現的問題之中，主要的問題包括三個方面。液壓器漏油或者滲油是造成液壓器產生故障的一個主要因素，在瀝青鋪築機在運行過程中，會產生較高的溫度，由於溫度的升高，造成軟管開裂的現象十分的普遍，從而導致裂縫的出現，造成一定的漏油現象，同樣在接頭的地方由於溫度的影響，會產生一定的形變，導致接頭的鬆動，從而使液壓器形成滲油的現象。在液壓器工作的過程中，液壓器不能夠正常的出油也是其工作出現問題的主要原因之一，在油箱中的油量過少或者吸油閥發生故障時都會影響液壓器的正常工作，另一個原因就是液壓器中的空氣不能排除乾淨，在工作時就不能保證壓力的穩定性，從而不能達到很好的工作效果。
鋪築機運行中的噪聲問題
在瀝青鋪築機套用的過程中，長時間的使用常常會是機器在今後的運行過程中產生一定的噪聲，當機器在運行時產生噪聲，我們就需要對其進行仔細的檢查工作，避免在之後異常的造成對機器造成巨大的危害。機器在運行過程中產生一定的噪聲，主要是機器運行時液壓系統和發動機的部位是否具有過熱的情況出現，在一定的運作時間後，需要對機器進行一定時間的冷卻，防止溫度過高，對機器的零部件造成一定程度的損壞，在今後機器運作過程中不能夠進行很好的配合，產生一定的噪聲。同時在機器進行冷卻的過程中，我們需要緩慢的進行冷卻的工作，不能瞬間對機器進行降溫的操作，避免驟冷驟熱的環境多機體造成更大的危害。我們在對噪聲檢查的過程中，也需要對設備的原型進行檢查，檢查是否出現打滑的現象，並及時的進行解決。
工作效果達不到要求
目前在我國公路建設過程中，出現的較多的問題就是路面不能滿足嚴格的要求，常常會出現一定的平整度的問題，造成這種問題的主要原因就是在進行鋪築機工作的過程中，機器不能很好的對路面情況進行判斷，在現在科技之下，我們在鋪築機上面加入了自動找平儀，這樣就可以有效的解決道路不平整的影響，導致工作效率的低下且達不到建築的要求。在自動找平議工作的同時，我們可以通過對實際的路面進行人為的調整，使得更加符合人們對路面建設的需求。在自動找平議使用過程中，主要是通過感測器進行信號的探測作用，及時的進行上下的調節，最終達到橫坡度達到一定的設定值。
維護方法
液壓器保養過程中注意問題
液壓器的傳動系統在瀝青鋪築機的套用中具有體積小、功率大和運行平穩的特點，所以在該機器的套用中受到了極大的歡迎，並廣泛的套用在公路的建設之上，但在目前液壓器在瀝青鋪築機的套用上出現了一些的問題，我們為增加液壓器的使用壽命，需要及時的對這些液壓器進行維護和檢查，使得在套用過程中將損害降到最低。在進行對瀝青鋪築機上的液壓器進行維護檢查時，需要從多方面進行檢查的工作，由於機器在運行過程中溫度較高，常常會對管道造成一定的影響，所以我們需要對這些管道進行仔細的檢查，防止發生漏油等現象，避免產生更大的危害。同時我們也需要定期的對液壓器的壓力進行測試，在壓力不足時，需要及時的找出原因，並進行解決，防止瀝青鋪築機在工作的時候不能夠達到工作的要求。同樣液壓器工作時的噪聲也是需要重要檢查的因素之一，在工作過程中，噪音不僅影響了人們的工作環境，更多的是造成產生後會對機器造成嚴重的損害，長時間的磨損會使瀝青鋪築機的工作效率遠遠下降，難以達到人們高效率的工作需求，一般造成噪聲的原因是機械的連線部件不牢固，或者長時間的工作使得連線部位鬆動，這都是造成噪聲的重要原因，所以我們在檢查時需要時刻注意連線部位的牢固程度，及時的進行加固的修復。
定期對機器進行故障的檢查
定期的對機器進行噪音的分析是保養機器的最便捷途徑之一，在每台瀝青鋪築機在工作的過程中，都體現出自己獨特的性能及特點，但隨著每台機器的套用，長期的磨練就使得它們的性能逐漸的下降，這是就需要我們在對機器進行保養的基礎之上進行維修工作，使得它可以適應更加長期工作的需要。瀝青鋪築機在長期使用後，常常會出現啟動但不能及時的打著車的情況，這就是鋪築機在長期使用後活塞的摩擦比較嚴重、濾芯使用時間較長或者柴油雜質較多造成的，大多數長期使用的機器，我們就需要對他們這些原因進行及時的查找，並對這些零部件進行更換或者進行檢修的工作。更有機器在啟動時根本不能啟動，這種情況大多是啟動機造成的，這就需要我們對蓄電池進行故障的檢查或者更換蓄電池，達到改善鋪築機性能的效果，加長機器使用的壽命，更好的進行套用。
自動找平儀的正確套用及保養
瀝青鋪築機在工作的過程中，自動找平儀和料位感測器是非常重要的兩個部分，他們工作的是否正常嚴重關係到攤鋪路面的平整度，對公路的建設十分重要。在施工過程中，我們需要根據現場的實際條件情況，選擇合適的工作檔位，並且在工作的過程中需要嚴格的控制好控制器的位置與方向，不能收到其他條件的影響，需要特別注意的是在停機待料的期間，柴油機可以暫時的熄火等待，但整個機體一定不能夠斷電，否則會容易引起橫坡發生變化，從而影響最終路面的平整度，也是工程的誤差。在進行工作的過程中，還需要保證輸分料的平穩性，在使用超音波感測器的時候需要把它對準分料槽兩端開口的中間部位，這就能夠很好的保證路面的平整度和密實度，能夠達到工程的需要，並保證機器的安全正常運行。
國內外發展
瀝青鋪築機作為瀝青路面施工的主導機械，廣泛套用於城市道路、高速公路、碼頭、大型停車場等瀝青鋪築作業中。進入 21 世紀，在國家加大高等級公路建設力度的推動下，鋪築機產品有了不同層次的發展。隨著液壓技術、電子技術、感測技術、控制理論和計算機控制技術等的發展，鋪築機的結構和液壓設計更加科學合理，其性能也得到了進一步的完善，但與國外同類產品相比還存在一定差距。與國內主流鋪築機產品相比，國外瀝青混合料鋪築機的研究相對比較完善，在滿足目前施工要求的基礎上，不斷的開發創新，在整機智慧型控制、主要工作裝置的新技術開發、人性化操作以及節能環保等方面取得了較大的突破，使得瀝青混合料鋪築機技術更加完善，這也是國外鋪築機產品的優勢所在。
智慧型控制方面
目前，國外最新的鋪築機的電子管理攤鋪作業系統具有數據遠程傳送，衛星跟蹤定位，電子路面掃描及鐳射找平等功能，其配有觸摸式操作平台，可以實現整機監測及故障診斷，在面板上可實現刮板速度、振搗轉軸等無級調速。2012 年上海寶馬展上，戴納派克公司推出一款帶有安全防衝擊影響系統的鋪築機，其液壓系統穩定性有了較大提高。
熨平板新技術
國外廠家最新研發的鋪築機熨平板的提升油缸設有起步停機雙重鎖定功能，可以防起步爬升和停車下降；部分鋪築機熨平板伸縮段採用液壓快速連線機構，可以迅速拼接，使得其在市政路面小範圍施工中效率更高。
人性化設計
國外廠商推出的鋪築機，每一種產品都體現了以人為本的人機工程設計原則。福格勒 SUPER2100C 鋪築機的駕駛台整體可以後翻，易於接近所有維修點，料斗前部採用液壓驅動摺疊，既能確保料斗排空，又可以減少人工勞動強度。2012 年上海寶馬展上，德國福格勒公司推出的一款鋪築機，其設計理念發生較大變化，將動力系統由傳統的中部偏下位置提升到整機上部偏後位置，懸掛在熨平板的上方，對於整機設計、布置和駕駛員視野帶來一種全新的改觀。
