漸近成型

金屬板料漸進成型技術是將複雜三維形狀分解成一系列等高線層，成型工具沿著等高線運動，在二維層面上進行塑性加工。漸進成型系統包括成型工具、導向裝置、芯模和工具機基體。

基本介紹

• 中文名：漸近成型
• 外文名：Progressive forming
• 特點：不需製作模具，節省了大量資源
• 套用：在金屬板料二維層面進行塑性加工

簡介

金屬板料漸進成型技術是將複雜的三維形狀分解成一系列等高線層，成型工具沿等高線運動，在二維層面上進行塑性加工。

成型過程

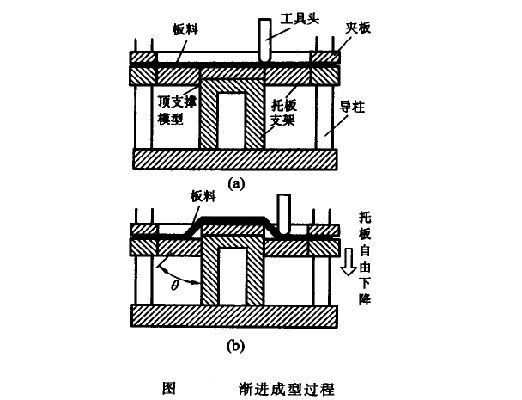

漸進成型系統包括成型工具、導向裝置、芯模和工具機基體。其加工過程如圖《漸進成型》所示。成型工具在數控系統的控制下進行運動，芯模起支撐板料的作用。成型時，首先將被加工板料置於一個通用芯模上，在托板四周用壓板夾緊板料， 該托板可沿導柱上下滑動。然後，將該裝置固定在三軸聯動的數控成型機上，加工時，成型工具在指定位置，按設定壓下量對板料施加壓力，然後根據系統指令，以第一層輪廓等高線軌跡運動，對板料進行漸進塑性加工。完成第一層輪廓以後，成型工具壓下設定的高度，按第二層輪廓要求運動，如此重複，直到整個工件成型完成。

漸進成型

漸進成型技術工藝

漸進成型技術工藝過程包括建立三維模型、制定工藝規劃、分層切片處理、加工路徑規劃、生成NC代碼、成型、後處理等。

漸進成型技術特點

金屬板料漸進成型是一種柔性加工工藝，不需要專用模具，突破了傳統的板料塑性加工概念，涉及力學、塑性成型技術、數控技術、計算機技術、CAD/CAM和摩擦學等，具有理論研究意義和廣闊的套用前景，適合於多種、小批量和新產品試製。

金屬板料漸進成型方法從建模到加工都可採用數位技術，不需製作模具，節省了大量資金和時間，並且與傳統工藝相比，能加工出曲面更複雜、成型極限更高的成型件，加工精度和表面質量均較好。
