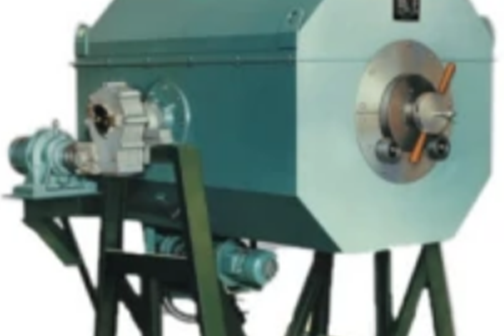

滾筒爐

滾筒式電阻爐是周期作業式電阻爐，主要供軸承鋼球、滾柱及其它小型標準件的氣體滲碳、碳氮和光潔淬火等熱處理加熱之用。

基本介紹

• 中文名：滾筒爐
• 額定功率：30
• 額定溫度：950
• 加熱元件接法：Y

基本信息

具有密封性能強、爐溫均勻、熱效率高、能源消耗低、操作簡便等優點。

技術規格

名 稱		單位	RG-30-9Q	RG-45-9Q	RG-60-9Q
額定功率		kW	30	45	60
額定電壓			380V、3相、50Hz
額定溫度		℃	950
加熱元件接法			Y		YY
滾筒工作尺寸	直徑	mm	Φ390	Φ520	Φ600
	長度	mm	700	680	900
最大一次裝載量		kg	50	100	150
空爐損耗功率		kW	≤6	≤9	≤14
空爐升溫時間		h	≤2.5
滾筒迴轉速度		R/min	0.85～8.5
最大傾動角度	下傾	º	40
	上傾	º	20
外形尺寸	長	mm	～2100	～2180	～2410
	寬	mm	～1860	～2100	～2270
	高	mm	～1920	～2000	～2130
重　量		t	～2.1	～2.3	～3.0

使用條件

室內使用；環境溫度在-5至40℃的範圍內；使用地區月平均最大相對濕度不大於85%，同時該月的月平均溫度不高於30℃；周圍沒有導電導塵埃、爆炸性氣體以及能嚴重破壞金屬和絕緣的腐蝕性氣體；無明顯震動和顛簸。

結構簡介

RG系列滾筒爐由滾筒、爐殼、爐襯、爐架、滾筒驅動裝置、滴液系統及供水、氣管路系統、控溫系統等組成。

滾筒是一個八角形的爐罐，用Cr20Ni25耐高溫不鏽鋼板折彎焊接而成。它由前、後托輪支承著，後端相對爐殼固定，前端在熱脹時可自由伸長，滴液從後端通入，前端排出廢氣並點燒封。排氣口有調節蓋帽，可調節滾筒內的壓力。朝氣管採用水冷保護的密封裝置。工件的加入和倒出都在滾筒的前端。滾筒按順時針方向迴轉，用戶可根據被處理工件的形狀、尺寸和高溫狀態下的強度確定合適的迴轉速度。為便於滾筒的放入和取出，爐殼分上殼體和下殼體，均由角鋼鋼和鋼板焊成。爐襯由各種耐火磚砌成。爐體可通過擺線針輪減速器電動傾斜，亦可手動傾斜。加熱元件由鐵鉻鋁合金（0Cr25Al5）絲繞製成螺旋狀安置在爐膛的二側和爐底的擱磚上。爐架主要用槽鋼焊接成型，用來支承爐體。電爐有一支熱電偶，從爐頂插入爐膛，用於控制爐溫。電爐除滴液系統外，尚備有通氣管，以便用戶改用氣體通入。

控溫系統一般採用位式控制，也可採用PID過零觸發可控矽、智慧型表控溫。前表價格經濟，後者控溫精度高，可達±2℃。
