可滑動的卡梢。

搭接鋼架, 在並聯型材時既不用鉚焊, 也不用螺栓, 而是用一種歪把式彎勾, 非常方便地將兩根角鋼的筋板牢固地聯成一體。這種連線件就是上面所講的卡頭式梢釘,即卡梢。

它具有定位和夾持兩種功能,適用於活動式大型玻璃鋼製品組件的拼裝工程。

基本介紹

  • 中文名:滑動梢
  • 含義:可滑動的卡梢
  • 套用:活動式大型玻璃鋼製品組件
  • 領域:工程技術
構造原理,使用方法,安裝程式,拆卻程式,

構造原理

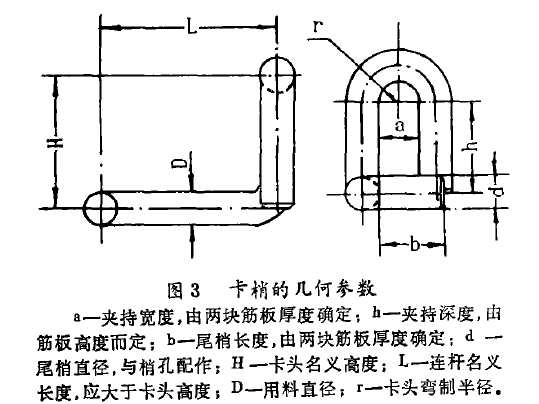

卡梢由卡頭、連桿和尾梢三部分組成(見圖1)。卡頭相當於夾具,尾梢相當於圓柱梢,連桿使卡頭與尾梢連成一體。僅用一支圓鋼即可彎製成一件卡梢。
滑動梢
圖1
由圖1可見,尾梢沿x 軸方向與卡頭平面M平行,卡頭平面又與z 軸平行,連桿沿著y軸方向與卡頭平面垂直,又與尾梢垂直,它們形成了三維空間直角折線體。
就原理而言,卡頭一方面夾持相鄰部件的筋板;另一方面通過連桿防止尾梢滑脫。尾梢一方面能使兩個板塊配裝定位;另一方面也能通過連桿使卡頭夾持在相應的位置上,由於卡頭和尾梢之間的這種相互牽制關係,這就是使得卡梢本身能同時發揮定位和夾持作用的原因。

使用方法

卡梢在使用時,非常簡便,僅需一把帶撬桿的小榔頭就能快捷地完成配裝和拆卸任務。

安裝程式

先將尾梢打入定位孔,繼而使卡頭與兩塊筋板夾合。
滑動梢
安裝

拆卻程式

先將撬桿式錘柄端頭插入卡頭內弦與筋板之間的空隙處,以槓桿原理使二者分離,然後再撥出尾梢。
滑動梢
拆卸
