基本介紹
- 中文名：測井記錄
- 外文名：Logging Data
- 實質：測井深度的函式的記錄
- 表示：檢流計的偏轉隨深度變化的形式
- 獲取方法：纜線測井記錄、鑽時錄井等
- 解釋方法：劃分地層、識別地層等
測井記錄取得方法,測井記錄的表示法,測井記錄的解釋方法,測井記錄的計算機分析,
測井記錄取得方法
測井記錄的取得，有以下三種途徑：
(1)纜線測井記錄，是纜線測井所得的記錄，亦即用電纜把裝有感測器的下井設備(或電極系)下入井內，進行
記錄的。例如。電法測井、放射性測井、聲波測井以及其他測井(如井溫、井徑、井斜，等等)。
(2)在地面收集資料的其他類型的測井記錄，有時稱為錄井。例如鑽時錄井、泥漿錄井，等等。
(3)第三類測井記錄，它所表明的量是從其他測量算得的。例如，可動油製圖、計算機綜合顯示測井圖，等等。
測井記錄的表示法

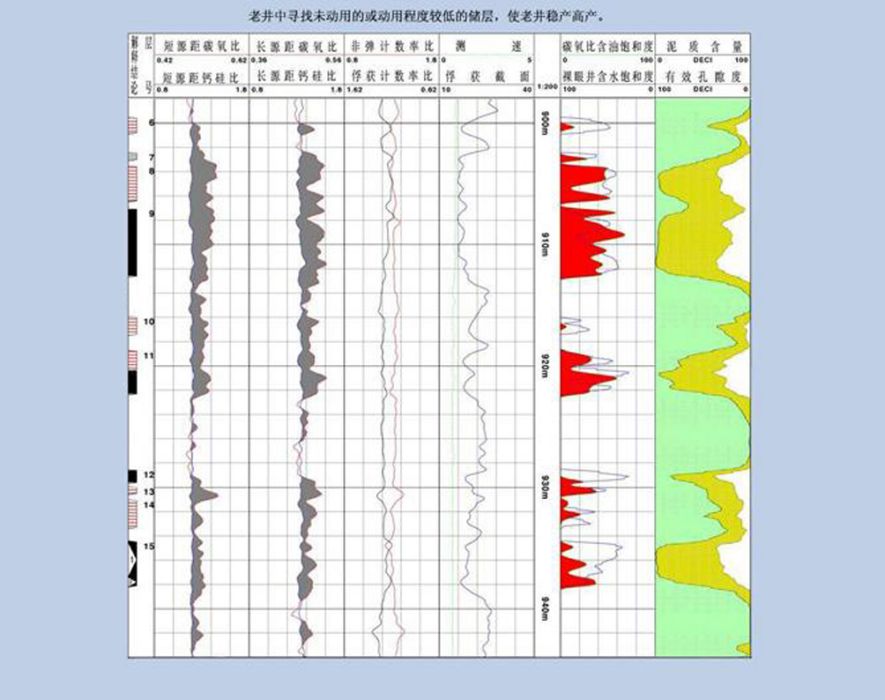

幾乎所有的測井記錄，都是以檢流計的偏轉隨深度變化(在定點測量時，隨時間變化)的形式記錄在膠片上。膠片記錄的寬度為8.25英寸。這個範圍分成三個曲線道和一條較窄的深度數值道，曲線道的寬度是2.5英寸。深度線通過曲線道水平地記錄。
測井記錄的解釋方法
測井這門科學技術是以構成井下地質剖面的地層為研究對象，以物理的方法對它進行測量，從而解決有關油、氣藏的問題。運用適合本地區地質情況和井眼條件的某些測井方法，進行測井，在取得正確可靠的或經過必要的校正的測井資料之後，便進入解釋階段。
(1)劃分地層
測井記錄一般都是構成井下地質剖面的地層的某種物理性質作為深度的函式的記錄曲線圖。不同岩性的地層在曲線圖上反映的偏轉程度和形狀常不相同。所以解釋工作的第一步，常是按照不同測井方法所具有的規律，利用測井曲線圖來劃分地層。例如，普通電阻率測井的梯度曲線是以最大值確定地層界面，自然電位曲線是以通過偏轉的半幅點的水平線為界面(最大偏轉的半值處為半幅點)。
(2)識別地層
測井記錄的計算機分析
在勘探中套用地球物理的數字測井記錄注定要普遍推廣的。現在的測井記錄檔案大部分是硬拷貝檔案，譬如最大的可利用的地質信息資源，也是適用於勘探分析的。地質學家和技術專家沒有充足的時間去計算並繪出交會圖，根據大部分測井記錄數據人工地評價岩性及地層流體信息時需要這種交會圖。油藏分析專家習慣於套用油藏範圍內的所有合用的測井信息，可是勘探學家把測井記錄只限於套用在地層對比或孔隙度與岩性模式的識別上。其實，所有有價值的油藏分析方法對於勘探都是適用的。的確，許多勘探工作都是著重於對勘探程度較高的地區進行重新評價，因此，套用詳細的測井信息是必要的。有效地掌握龐大的測井信息並進行必要的分析和顯示的唯一途徑是使用計算機。數字測井記錄分析必將成為計算機在地質學中套用的主要方面之一。
