流量指示器別名液流指示器是觀察管道內介質流動情況的必要附屬檔案。
基本介紹
- 中文名：流量指示器
- 外文名：Flow indicator
- 別名：流體流量指示器
- 型號：SBT-CV-XY；SG-YL-16；SG-FQ-12
- 材質：工業工程塑膠；不鏽鋼；碳鋼
- 壓力等級：0.6/1.0/1.6/2.5/3.0/4.0/5.0
- 連線方式：螺紋；法蘭；焊接
- 觀察方式：目視
- 規格：DN6-DN400
- 溫度等級：低；中；高
簡介,技術參數,
簡介
葉輪視鏡流量指示器廣泛用於冷卻系統、潤滑系統、供燃料系統、石油、化工、化纖、醫藥、食品等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附屬檔案。流量指示器包括螺紋式流量指示器、焊接式流量指示器、 法蘭式流量指示器。
流量指示器也可用於自動噴水滅火系統，它可以安裝在主供水管或橫桿水管上，給出某一分區域小區域介質流動值，此流動值可送到電控箱便於啟動消防水泵的控制開關。
SG-YL水（油）流指示器型號別稱（ZGA-1；ZGA-2；ZGA-3；ZGA-4葉輪式；SJ-YL葉輪式）
SG-FQ浮球指示器 型號別稱（ GBA-1；GBA-2；GBA-3；GBA-4球式；ZBA-1；ZBA-2；ZBA-3；ZBA-4浮球式）
SG-BB擺板式
SG-ZT直通式

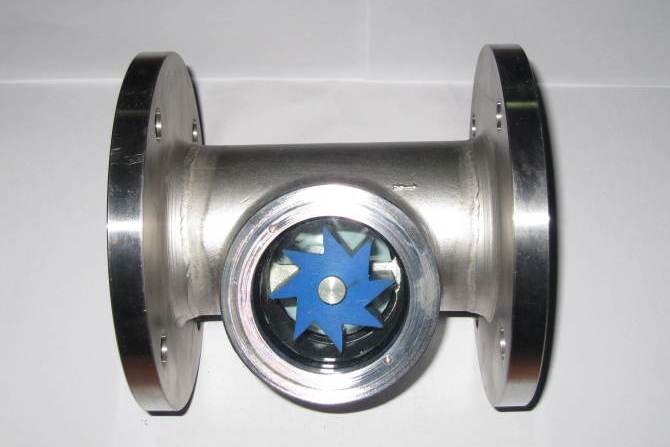

流量指示器
技術參數
螺紋式：DN6-DN100 (1/8-4寸)
焊接式：DN6-DN400 (1/8-16寸)
法蘭式：DN15-DN400 (1/2-16寸)
壓力等級：0.6/1.0/1.6/2.5/4.0MPA (150LB-300LB)
玻璃耐壓：鋼化硼矽玻璃片≤2.5MPa 石英玻璃片≤10.0MPa 鋼化硼矽玻璃筒＜0.6MPa石英玻璃筒＜0.6MPa
閥體材質：碳鋼（WCB）；不鏽鋼（340/316）
視窗材質：鋼化玻璃；鋼化硼矽玻璃；石英玻璃
玻璃耐溫：鋼化硼矽玻璃：≤200℃，石英玻璃：1000℃允許急變溫度≤60℃
螺帽螺栓：20# 304 304L 316 316L
密封面：突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）
法蘭標準：HG GB HGJ JB ANSI JIS DIN BS NF
製造檢測標準：HGJ501-502-86
螺紋標準：G RC NPT PT
閥體外表：碳鋼防腐油漆或發黑不鏽鋼酸洗處理或拋光
- | 型號 | SG系列SBT系列 | |
類型 | 葉輪式；浮球式；擺板式；直通式 | 測量範圍 | 0.2-180（m3/h） |
精度等級 | 1 | 公稱通徑 | DN6-DN400（mm） |
適用介質 | 水、油、氣體及酸，鹼性液體或毒性氣體 | 工作壓力 | 0.6/1.0/1.6/2.5/4.0（MPa） |
工作溫度 | -10~195（℃） | 連線方式 | 螺紋；法蘭；焊接 |
