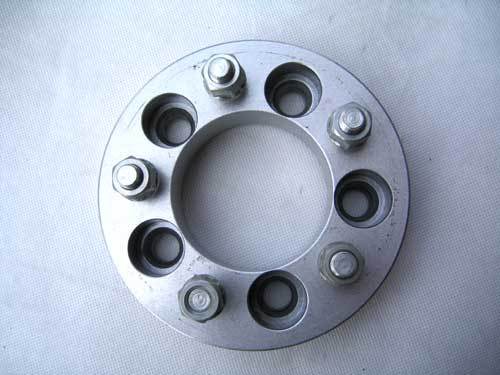

法蘭盤簡稱法蘭，只是一個統稱，通常是指在一個類似盤狀的金屬體的周邊開上幾個固定用的孔用於連線其它東西。這東西在機械上套用很廣泛，所以樣子也千奇百怪的，只要像就是叫法蘭盤，其名字是來源於英文flange。
基本介紹
- 中文名：汽車法蘭盤
- 材料：鋼材
- 性質：名詞
- 套用於：汽車
目錄,製作材料,作用,分類,標準體系,
目錄
1.定義
2.汽車法蘭盤的製作材料
3.作用
製作材料
各大鋼鐵製造商生產的結構管、流體管、高壓鍋爐管、低中壓鍋爐管、無縫鋼管、無縫管、化肥專用管、石油裂化管、石油套管、合金管.不鏽鋼無縫管、不鏽鋼焊管、不鏽鋼板、鍍鋁鋅板、不鏽鋼棒、不鏽鋼鍛件、不鏽鋼型材等。
作用
使管子與管子相互連線的零件。連線於管端。法蘭上有孔眼，可穿螺栓，使兩法蘭緊連。法蘭間用襯墊密封。法蘭管件（flanged pipe fittings）指帶有法蘭（突緣或接盤）的管件。它可由澆鑄而成，也可由螺紋連線或焊接構成。法蘭聯接（flange，joint）由一對法蘭、一個墊片及若干個螺栓螺母組成。墊片放在兩法蘭密封面之間，擰緊螺母后，墊片表面上的比壓達到一定數值後產生變形，並填滿密封面上凹凸不平處，使聯接嚴密不漏。有的管件和器材已經自帶法蘭盤，也是屬於法蘭連線。法蘭連線是管道施工的重要連線方式。 法蘭連線使用方便，能夠承受較大的壓力。在工業管道中，法蘭連線的使用十分廣泛。在家庭內，管道直徑小，而且是低壓，看不見法蘭連線。如果在一個鍋爐房或者生產現場，到處都是法蘭連線的管道和器材。 通俗的講，法蘭盤的作用就是使得管件連線處固定並密封。
分類
1.以材質劃分：
碳鋼: ASTM/ASME A234 WPB、WPC
合金: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911、15Mo3 15CrMoV、 35CrMoV
不鏽鋼:ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
低溫鋼:ASTM/ASME A402 WPL3-WPL 6
高性能鋼: ASTM/ASME A860 WPHY 42-46-52-60-65-70
2.以製作方法劃分可分為推制、壓制、鍛制、鑄造等。
3.以製造標準劃分可分為國標、電標、船標、化標、水標、美標 、德標、日標、俄標等。
4.按它的曲率半徑來分：可分為長半徑彎頭和短半徑彎頭。長半徑彎頭指它的曲率半徑等於1.5倍的管子的外徑，即R=1.5D；短半徑彎頭指它的曲率半徑等於管子外徑，即R=1.0D。（D為彎頭直徑，R為曲率半徑）。 5.若按壓力等級來分：大約有十七種，和美國的管子標準是相同的，有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、SCH100、Sch120、Sch140、Sch160、XXS;其中最常用的是STD和XS兩種。
標準體系
國際上管法蘭標準主要有兩個體系，即以德國DIN（包括原蘇聯）為代表的歐洲管法蘭體系和以美國ANSI管法蘭為代表的美洲管法蘭體系。除此之外，還有日本JIS管法蘭，但在石油化工裝置中一般僅用於公用工程，而且在國際上影響較小。現將各國管法蘭簡介於下：
1，以德國及原蘇聯為代表的歐洲體系管法蘭
2，美洲體系管法蘭標準，以ANSI B16.5和ANSI B 16.47為代表
3，英國和法國管法蘭標準，兩國各有兩套管法蘭標準。
綜上所述，國際上通用的管法蘭標準可概括為兩個不同的，且不能互換的管法蘭體系：一個以德國為代表的歐洲管法蘭體系；另一個是以美國為代表的美洲管法蘭體系。
IOS7005-1是國際標準化組織於1992年頒布的一項標準，該標準實際上是把美國和德國兩套系列的管法蘭合併而成的管法蘭標準。
