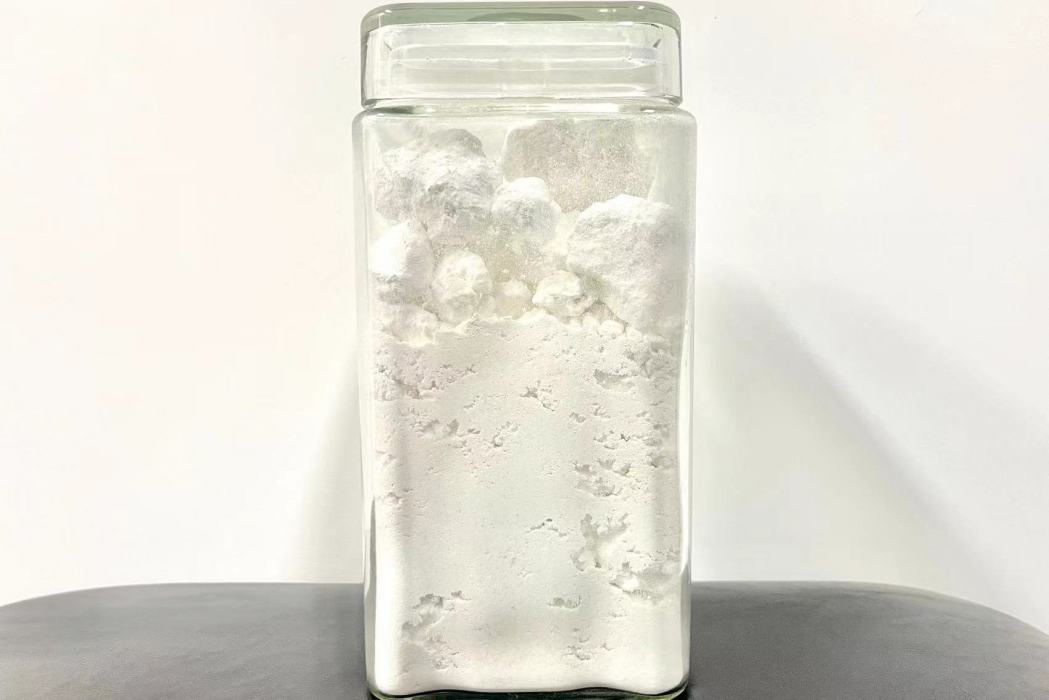

水菱鎂石

特點

（1）含鎂量高——在當前已經探明的含鎂非金屬礦物中，水菱鎂石的含鎂量位居第四，僅次於水鎂石（Mg(OH)₂）、菱鎂礦（MgCO₃）和鎂橄欖石（Mg₂SiO₄）。

（2）儲量豐富——在我國青藏高原鹽湖地區有多處水菱鎂礦礦床。僅在西藏班戈湖地帶，水菱鎂礦儲量就在1億噸以上，屬於大型礦床，也是在西藏鹽湖種儲量最高的4種礦物之一，具有重要的工業開發價值。

（3）雜質含量低——煅燒產物除原有雜質外，主要為氧化鎂以及氣體CO₂和水，是環境友好型產品。其中的原有雜質CaCO₃、Fe₂O₃、SiO₂含量很低，對其套用一般不產生影響。如需製備高純產品，因其雜質含量低，也較容易去除，因此水菱鎂礦是製備鎂質材料的天然優質礦產資源，具有很好的開發前景和使用價值。

當升溫到 340℃時，水菱鎂石結晶水全部失去，並開始失去部分結構水；當升溫到477℃時，結構水全部脫出 , 開始分解失去部分二氧化碳；當升溫到 727 ℃時，碳酸鎂全部分解完畢，餘下43.84%為氧化鎂。該樣品灼燒減量56.16%，包括結晶水、結構水及分解二氧化碳總量。

（1）分解釋放出的水吸收大量熱量，從而降低了阻燃聚合物材料表面火焰的溫度，延緩其降解或使之難燃；

（2）產生的大量水蒸氣和CO₂可以覆蓋火焰，降低燃燒區可燃氣體和氧氣的濃度；

（3）分解生成的產物是氧化鎂保護膜，在聚合物表面起著熱傳質屏障層的作用；另外氧化鎂還可以中和燃燒過程中所產生的酸性和腐蝕性氣體；

（4）水菱鎂石除了自身分解產生CO₂還可以把聚合物分解產生的CO轉化成CO+，從而減少有毒可燃性氣體的產生。由此可知，水菱鎂石對於導致燃燒的三個必要條件（氧、熱和可燃物）均有抑制作用。

（5）新生的耐火金屬氧化物（MgO）具有較高的活性，它會催化聚合物的熱氧交聯反應，在聚合物表面形成一層炭化膜，炭化膜會減弱燃燒時的傳熱、傳質效應，從而起到阻燃的作用。另外，此類氧化物還能吸附煙塵顆粒，起到抑煙作用。

水菱鎂石可以用來填充在電線、電纜的聚氯乙烯、聚烯烴、聚丙烯、聚乙烯、乙烯-乙酸乙烯酯共聚物、聚醯胺中，起到阻燃的作用。與氫氧化鋁等協同復配，可以得到阻燃性能更好的複合阻燃材料。

水菱鎂石在橡膠製品中能夠進行補強，折射率為1.524，與天然橡膠等接近，可以滿足透明或半透明橡膠製品的需要。水菱鎂同時具有彈性大及耐熱抗老化性能，可用在球膽、輪胎、膠帶、膠管等橡膠中。
