橫拱窯

環窯又稱為輪窯，輪窯為一種大型連續式密,長方形,多半用於燒制建築磚。將磚裝在窯底，而髙溫帶是沿著窯移動的,逐步加燃料逐步地向前推進著。輪窯有兩大類型:縱拱窯及橫拱窯。

基本介紹

• 中文名：橫拱窯
• 外文名：transverse-arch kiln
• 類型：輪窯
• 特點：高溫帶沿著窯移動

基本概念

橫拱窯以固定隔壁分為若干接連的窯室(因此別名連續式室窯)。每一室拱頂的軸是與窯長橫向的。這種窯用在重質黏土工業中。

輪窯

輪窯主要由焙燒道、窯門、投煤孔、總煙道、支煙道、煙闡、哈風等部分組成。抽取餘熱的輪窯還包括餘熱利用系統和總熱風道等。

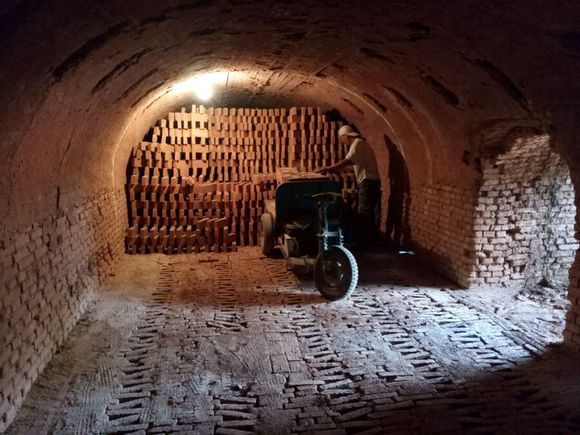

培燒道

培燒道是輪窯的培燒空間,有兩條平行的直密段和兩端的彎窯單元組成。彎窯單元同直密段連線成環形。培燒道寬為2.6-4.2m,拱頂多為半圓券,內高為2.1-3m。沿培燒道長度方向等間距地設有密門,作為裝、出密的通道。把兩個相鄰富門間的密道稱為一個密室,富室的長度一般為5-6m。輪密的規格常以其門數表示,較小的輪有161的,較大的輪富有64門的,最大有達80門的。因為一個富室的長度(即門間距)大致相同,所以門數多的輪直密段必然長。對應於16-80門輪窯,培燒道長度在80-400m之間變動。培燒空間的容積約在300-200m之間。富道外側牆壁由兩層磚牆內填乾土築成,總厚度為1.5-2.5m。容拱頂用磚砌成0.37m厚或0.5m厚,其上用乾土夯實,最後在窯面上鋪磚,頂總厚約1m。道內側牆由一磚厚的密村和用兩磚厚的普通磚砌成的支撐牆組成。

總煙道

總煙道設定於平行的直窯道之間,它的作用是匯集從各密室排出的煙氣。總煙道同煙肉或排煙風機)相接。

哈風

窯道側牆下開的排煙孔叫哈風或哈風洞。為了使煙氣能通暢地排出,哈風洞應有足夠大的斷面積,通常哈風洞高為0.5-0.7m,寬為0.4~0.6m。哈風洞多設在窯道的外側牆中,少量設在內側牆中,在窯道轉彎處,則一定設在外側牆中。因為轉彎時氣流朝內側阻力小的邊走,如果哈風洞也設在內側,則靠外側就很少有氣流通過,使內側溫度明顯高於外側溫度,影響焙燒質量和進度。進入外側哈風洞的氣流要經過窯底的下支煙道進入中心主煙道。

支煙道

支煙道是連線總煙道和哈風口的通道。

煙閘

煙閘又稱風閘,是用來開啟或關閉哈風的。一般採用錐型閘。為了減少開啟時的煙閘對煙氣的阻力,煙閘的直徑適當大一些為好,以600~800mm為宜。

投煤孔

焙燒道拱頂設有投煤孔,俗稱火眼,用作投煤及看火用。在隧道寬度方向上的投煤孔中心線距離(列距)為0.8-0.9m,邊上的投煤孔離側牆0.4-0.5m。在隧道長度方向上的投煤孔中心線距離(排距)為1m左右。投煤孔直徑為150-200mme投煤孔可用耐火混凝土澆注,以提高其整體性能。澆注後需養護一段時間,在此期間不能移動拱胎。

火帽

投煤孔的蓋子叫火帽,又叫火蓋。火帽的用途是隔絕密內外空間,以免外界冷空氣吸入密內和密內熱氣體向外界逸出。

橫拱窯工作原理

用橫拱窯焙燒時,磚瓦坯體在窯道中碼成固定不動的坯垛,磚瓦坯經預熱帶、焙燒帶、保溫帶、冷卻帶等階段而燒成磚瓦成品。每一容室一經裝滿壞垛後即將該室封堵嚴實。堵門的要求就是不漏氣。做法是:一般在門處砌兩道牆,兩牆之間留有一定距離的空氣層,以提高其保溫隔熱效果。要求第一層牆必須與富里牆砌齊。上海地區有些磚廠為了節省堵門時間和節約堵門用破,採用內砌一道牆,外用一塊鋼板堵擋。鋼板門和密門框的縫隙用泥漿塗抹,亦能達到同樣目的。封閉富室(將焙燒道橫向隔斷),一般採用糊紙擋的辦法達到封閉窯室的目的。要求紙擋糊得嚴密不漏氣。如紙擋糊得不嚴密,冷空氣將從碼富處反流進入預熱帶,降低了預熱帶溫度,增加了煙(或排煙風機)的負擔,致使焙燒帶返火嚴重,產量降低,煤耗增大。有的磚廠採用玻璃纖維布代替廢報紙封閉室,亦取得了良好效果。玻璃纖維布不但可長期反覆使用(開擋時,只要兩根鑷形鋼筋夾住玻璃纖維布,然後轉動倒筋,將布捲起後從火眼取出),節省開支,而且密封性能良好。

坯垛的前端連續裝,而後端則連續出窯。在焙燒帶將煤從窯頂投人窯內燃燒。冷空氣由出密段已打開的窯門進入,經過冷卻帶、保溫帶而變成熱空氣,一部分被抽出用作人工乾燥室的熱源,其餘的進入培燒帶供燃燒用。燃燒生成的煙氣將自身熱量傳給富內預熱及乾燥的壞體,最後經哈風洞、支煙道,通過打開的煙閘進入主煙道,自煙囪(或排煙風機)排出。煙(或排煙風機)的抽力是煙氣流動的動力,也就是燒磚瓦的火焰持續不斷前進的動力。鑒於壞體排出殘餘水分和升溫過程要緩慢進行,且為了較多地利用煙氣中的熱量,故在預熱帶要開啟幾個錐形(一般開啟5個錐形閘),分幾處將煙氣排出。輪富的“火焰”行進速度,稱之為“火行速度”,通常的火行速度為每晝夜20-45m或更快,燒瓦的火行速度低於燒磚的火行速度,一般低於每晝夜30m。火焰每向前移動一個室即應提起預熱帶始端紙擋前一個密室的錐形,並將紙擋燒掉,同時將靠近熔燒帶的一個錐形下落關嚴。這樣,各帶即可前進個窯室。前面不斷裝窯,後面不斷出密,在橫拱密中培燒就是這樣連續進行的。

一部火操作的橫拱窯一般為16-24門窯室,兩部火操作為32-48門密室。一般每部火分帶情況為:預熱帶5-7門1,培燒帶2-3門1,裝出窯3-4門。橫拱窯窯各帶順序保持不變,但總是朝一個方向移動。
