樹莓派2

樹莓派2代的Model B是樹莓派品牌旗下的一款主機板，記憶體為1GB SDRAM @400MHz。

基本介紹

• 中文名：樹莓派2
• 外文名：Raspberry Pi 2
• CPU：Broadcom BCM2836
• 記憶體：1GB SDRAM @400MHz
• USB：USB2.0*4
• 尺寸：85 x 56 x 17 mm

產品簡介

樹莓派2代的Model B採用Broadcom BCM2836 900MHz的四核SoC，1GB記憶體，是新一代開拓者，兼容1代B+。但相比之下，樹莓派2的性能提升6倍，記憶體翻了一番。Raspberry Pi 2不僅能跑全系列ARM GNU/Linux發行版，而且支持Snappy Ubuntu Core及Windows 10IoT Core(物聯網版本)

。

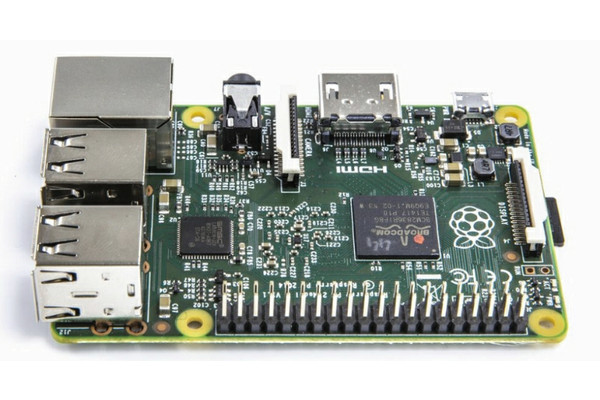

外觀特點

樹莓派2與樹莓派幾乎沒什麼區別

樹莓派2

樹莓派2

規格參數

Broadcom BCM2836 900MHz 4核 ARM Cortex-A7 CPU 配備VideoCore IV 雙核 GPU

GPU 支持 Open GL ES 2.0, OpenVG 硬體加速，1080p30 H.264 高清解碼

GPU 頻寬 1Gpixel/s, 1.5Gtexel/s or 24GFLOPs DMA 紋理解析

1GB 記憶體

帶Micro SD 卡插槽（支持通過它啟動 Linux 作業系統，如 Fedora）

10/100 自適應網卡

HDMI 接口

USB 2.0 接口 x 4

Micro SD 卡插槽

microUSB 接口供電

3.5 mm 音頻輸出接口

40PIN接口

攝像頭接口

LCD接口

尺寸：85 x 56 x 17 mm

引腳定義

引腳定義

1、功能物理引腳：

從左到右，從上到下：左邊基數，右邊偶數：1-40

2、BCM:

編號側重CPU暫存器，根據BCM2835的GPIO暫存器編號。

3、wpi：

編號側重實現邏輯，把擴展GPIO連線埠從0開始編號，這種編號方便編程。正如圖 WiringPi一欄。

產品特性

在功能上，樹莓派2是完全兼容B+的，甚至說，樹莓派2有讓人驚喜的功能，就可以支持window10 以及SnappyUbuntuCore。

處理器與記憶體的革命性升級，使樹莓派2的性能大大增強了：

處理器由原先的Broadcom BCM2835 Soc升級到BCM2836 Soc（主要是由700MHz主頻的單核ARM11升級到900MHz主頻的4核Cortex-A7）

記憶體由512MB升級到1GB（筆者手上的這塊板子是採用了爾必達的記憶體顆粒）

更新升級

CPU 單執行緒速率為提升 1.5 倍（up by 1.5x）

Sunspider 跑分提升 4 倍（4x faster）

基於 NEON 的多核視頻解碼速率提升 20 倍（20x faster）

SysBench 整體多執行緒 CPU 分數為舊版的 6 倍（6x）
