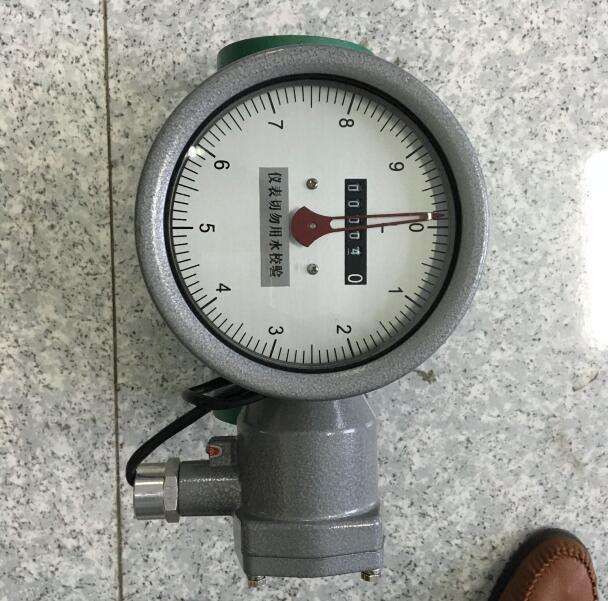

樹脂流量計就是通過測量液態樹脂在管道中的流速來計算樹脂流量的裝置。
基本介紹
- 中文名：樹脂流量計
- 氣體類：煤氣、空氣、氫氣
- 液體類：重油、石蠟、瀝青
- 特點：儀表內設自檢程式
套用領域,產品特點,技術參數,離子交換樹脂,性能,
套用領域
氣體類：
煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等。
液體類：
重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、矽油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車塗料、樹脂、牛油、 菜油、液氧、洗髮液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、鹼性、氨、船用油、化學試劑、 煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等。
產品特點
1、整台儀表在設計中無可動部件、插入式結構、拆卸方便
2、可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
3、整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
4、儀表內設自檢程式，故障現象一目了然
5、感測器不與被測介質接觸,不存在零部件磨損,使用安全可靠
6、可就地採用乾式標定方法，即採用砝碼掛重法。單鍵操作可完成標定
7、具有多種安裝方式供選擇，如選擇線上插入式，安裝費用低
9、具有可選小信號切除、非線性修正、濾波時間可選擇
10、能準確測量常溫工況下的氣體、液體流量
12、重複性好，一般為0.05～0.08%，測量快速
13、壓力損失小，僅為標準孔板的1/2△P左右
14、抗干擾，抗雜質能力特強
15、可根據實際需要更換阻流件（靶片）而改變流量範圍
16、低功耗電池現場顯示，能線上直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
17、安裝簡單方便，極易維護
18、多種輸出形式，能遠傳各種參數
19、抗震動性強，一定範圍內可測脈動流
技術參數
口 徑：DN100～DN5000mm
公稱壓力：0.6～42MPa
工況溫度：+80℃～-20℃
精 度：±0.2～±2.5%FS
量 程 比： 1：10
殼 體：304不鏽鋼(或按用戶要求協商提供)
供電方式：內置3.6VDC鋰電池（兩年換一次，不帶信號輸出）；外供24VDC（帶信號輸出）
輸出信號：4～20mA二線制；脈衝0～1000HZ；Hart通信；RS232/RS485(或按用戶要求協商提供)
防護等級：IP65；IP67
防爆標誌：本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
連線法蘭：國標（GB/T）系列；化工（HG）系列；機械（JB/T）系列；亦可按客戶要求提供各國法蘭標準
備註：靶式流量計安裝尺寸參見選型樣本
離子交換樹脂
樹脂母體結構 苯乙烯/二乙烯苯共聚合體
官能基 -SO3
物理形態 不溶性﹐琥珀色顆粒
出貨時之離子型態 氫離子型
總交換容量 ³1.8克當量/公升(氫型)
³2.0克當量/公升(鈉型)
含濕比率 49到55%(氫型)
比重 1.18到1.22(氫型)
包裝密度 725到810克/公升(氫型)
均勻係數 £1.2
顆粒平均直徑 650±50um
最大可逆膨脹率 鈉型轉換成氫型時:10%
建議操作條件：
最小床深 800mm
采水流速 5到50BV*/小時
最大采水線性流速 60米/小時
再生劑 鹽酸 硫酸
劑量(克/公升) 40到150 40到200
濃度(%) 4到10 1到8
流速(BV/Hr) 2到5 2到20
最少接觸時間 20分鐘
慢洗水量 2BV﹐依再生流速
快洗水量 1到3BV﹐依采水流速
*1BV(床容積) =每1m3樹脂為1m3溶液
性能
工作交換容量及離子泄漏量將依數個參考而有所不同，如原水水質、溫度及再生劑量等。請參考工程數據EDS0355A，0356A，0359A及0360A以取得相關的計算數據。
