駝峰為宋式大木作構件名稱。即上明造梁架中配合斗棋使用的支承梁結點的構件。同時有美化梁栿構架的作用。造型狀似駝峰,式樣元代以前有鷹嘴駝峰、掐瓣駝峰、氈笠駝峰、梯形駝峰等,明清多雲卷頭、荷葉墩、雕花駝峰等
基本介紹
- 中文名：梯形駝峰
- 外文名：Trapezoidal hump
- 類型：宋式大木作構件
大雄寶殿梁架,文殊殿,

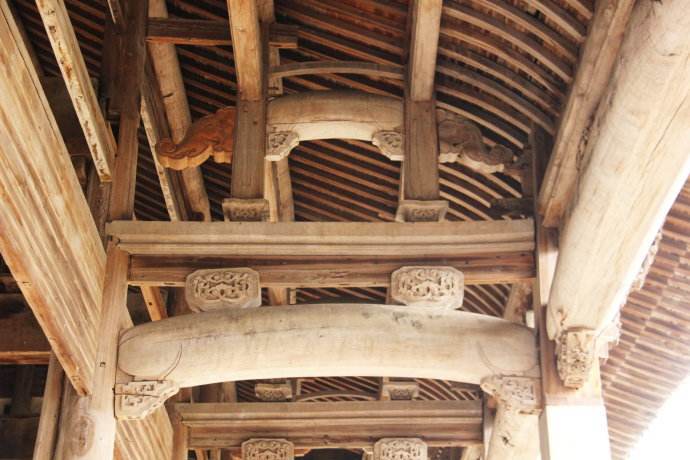

大雄寶殿梁架
大雄寶殿梁架為抬梁式木構架,又稱“疊梁式”,梁和襻間的節點部分均施大斗承托華棋,棋坐在駝峰(駝墩)上,做成把頭鉸項。這些駝峰利地將上部荷載承接下來,傳遞下去,還巧妙地將梁、榑聯繫在一起,形成豐富的梁架整體、自然而隆重。大殿共使用駝峰20個,分五組對稱分布在十個位置,有四種式樣:鷹嘴駝峰、掐駝峰、梯形駝峰和梯形小駝峰。
次間駝峰為東、西次間梁架各有駝峰六個,分三組對稱排列。六橡栿(三椽栿相對)上有四個,承托著“平梁”和前後劑牽,“平梁”之上還有一組小駝峰承托大斗、隨榑枋和襻間。
位於剳牽里端的為掐瓣駝峰,安置在繳背之上,高476毫米,上寬319毫米,下寬820毫米,厚18毫米,下邊留高24毫米,兩側斜邊各有掐瓣4個,每瓣長60毫米左右。由於上部荷載重壓,大斗壓進駝峰61毫米削牽外端、對應下平榑的為鷹嘴駝峰,形狀、規格與明間同位置的駝峰相近,長1478毫米,高531毫米,大斗坐於駝峰中間,下沉9毫米,兩個峰瓣,第一個峰瓣輪廓恰巧為斗欹部分的顓,第二個峰瓣高44毫米,鷹嘴高358毫米。
駝峰與當心間一樣,同為兩塊材料拼接而成,下部墊托高63毫米,長1142毫米,底寬855毫米,與鷹嘴自然相接。
“平梁”之上,支墊大斗承托隨榑枋的是一個小梯形駝峰,雖居於駝峰的位置,按照形狀和規格,稱作“墊托”更恰當。駝峰高56毫米,上寬5320毫米,下寬6580毫米。
大雄寶殿
文殊殿
文殊殿的木構架形式屬廳堂式構架,單檐歇山頂。梁架結構為:徹上露明造,六架橡屋,四椽栿前後剳牽用四柱。殿內四椽栿置於櫨斗之上,前後牽,且制牽尾部與四椽栿斜向相交,剳牽前端插入前後檐柱頭鋪作。
四椽栿上置梯形駝峰,其上隱刻蓮花紋,駝峰上再承櫨斗,櫨斗上又承平梁。四椽栿上的駝峰與櫨斗之間為襻間枋,其斷面為“T"”字形。殿內與四橡栿平行,位於歇山頂山面的架頭栿,斷面尺寸與四栿相近,同樣也置於櫨斗之上,且後檐果頭栿下的櫨斗由內柱承托,頭栿上為承椽枋,其上再承平梁。平樑上立蜀柱,蜀柱柱頭上置櫨斗再承脊,且兩側設叉手,柱腳兩側施合,起穩固作用。脊下出際形成隨標枋。殿內間枋採用了隔間相閃的做法,在兩次間的平梁(即歐山頂山面平梁和與其相鄰平行的四橡栿上之平梁)之間,均縱向設間枋,且在平梁中心處與蜀柱柱腳相交,在襻間枋的中心又向兩側平樑上的蜀柱置兩根斜撐,抵住蜀柱柱頭,起穩定的作用,形似倒置的叉手。
文殊殿
