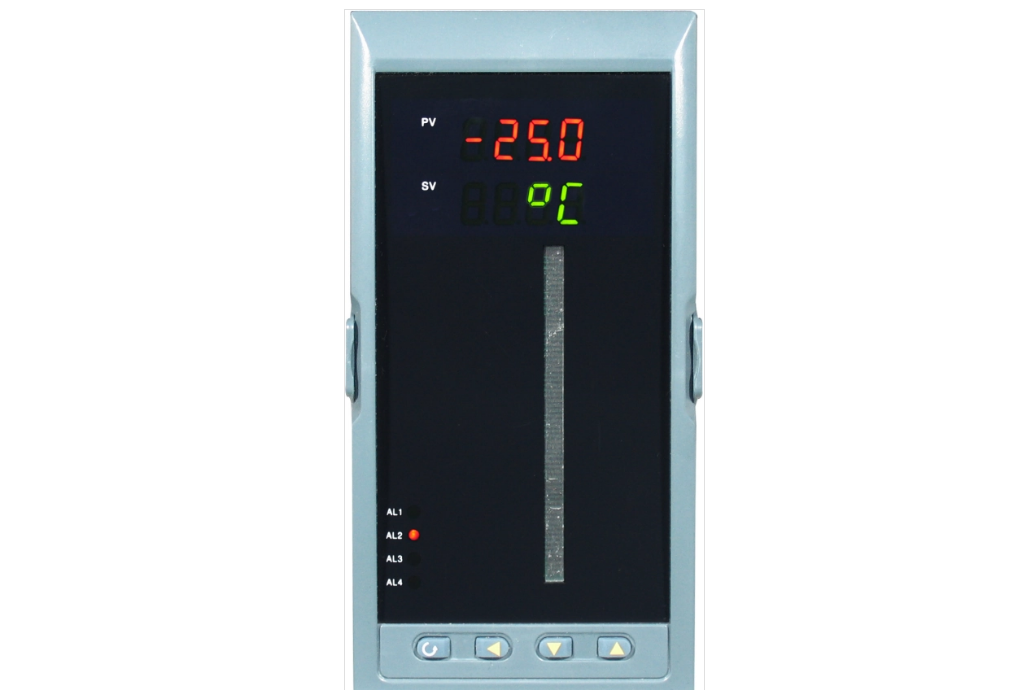

條圖顯示器

條圖顯示器又稱光柱顯示器。用條圖顯示器組成的條圖顯示方法是不同於指針式顯示的另一種新型模擬顯示方式，它不僅可顯示被測量的大小，還可以直觀地反映被測量的變化、變化趨勢及量程範圍等。條圖顯示器由電於器件組成，結合了指針式儀表和數位化儀表的一些特點，具有顯示亮度均勻，可靠性高，防磁，抗振動，耐衝擊，無阻尼，抗干擾能力強，對被測量的變化反映迅速真實，不存在讀數誤差等優點，已廣泛用於各種顯示調節儀表，工業控制設備中，作為過程量或控制量等參數的模擬指示。

基本介紹

• 中文名：條圖顯示器
• 別名：光柱顯示器
• 類型：儀器設備
• 用途：用於顯示被測量的大小、反映被測量的變化、變化趨勢及量程範圍的儀器

條圖顯示器介紹

LCD條圖顯示器功耗低，顯示時一般需要背光配合，否則不適合在光線較弱的場合使用；同時，LCD一般為單色顯示，不適應多色彩狀態指示的場合。LED條圖顯示器的發光體是發光二極體，亮度大，電壓低，基本適用於所有場合，但功耗較大。

LED條圖顯示器

條圖顯示器由一串發光或不發光的點(條)狀顯示器件排成長條(直線或圓弧狀)組成，長條邊有標度尺，發光點在標度尺上的位置反映被測量的大小。顯示方式既可以用點方式，也可以用條方式.點顯示方式下，只顯示參考點(通常為0點)和被測量值點；條顯示方式下，顯示0點至被測量值點的所有點。LED條圖顯示器是由若干LED管芯按規定長度等距排列而組成，具有紅、綠、橙、黃等不同顏色，一般有128線，101線(或100線)，64線，51線等規格，線數為所含LED數，其中一個LED(對101線，51線等產品)一般用於電源指示，也可以作其他用途或不用；而另外的LED一般組成×8或×10結構，採用行列掃描方式以節省資源。如100線有10×10結構和8×13結構。一般有共陰型和共陽型可選。在使用中，除了購買成品外，也可根據需要自行設計條圖顯示器的LED顏色色、布局、形狀等。
