旋臂起重機也叫做旋臂吊，是近年發展起來的中小型起重裝備，結構獨特，安全可靠，具備高效、節能、省時省力、靈活等特點，三維空得內隨意操作，在段距、密集性調運的場合，比其它常規性吊運設備更顯示其優越性。廣泛用於各種行業的不同場所。
基本介紹
- 中文名：旋臂起重機
- 也叫做：旋臂吊
- 性質：中小型起重裝備
- 起重量：125Kg-5000Kg
概述,分類,安全操作,維修保養,
概述
旋臂起重機工作強度為輕型，起重機由立柱，迴轉臂迴轉驅動裝置及電動葫蘆組成，立柱下端通過地腳螺栓固定在混凝土基礎上，由擺線針輪減速裝置來驅動旋臂迴轉，電動葫蘆在旋臂工字鋼上作左右直線運行，並起吊重物。起重機旋臂為空心型鋼結構，自重輕，跨度大，起重量大，經濟耐用。內置式行旋臂吊MODE型走機構，採用帶滾動軸承的特種工程塑膠走輪，摩擦力小，行走輕快;結構尺寸小，特別有利於提高吊鉤行程。
分類
旋臂起重機是為適應現代化生產而製作的新一代輕型吊裝設備,配合了可靠性高的環鏈電動葫蘆尤其適用於短距離，使用頻繁，密集性吊運作業，具有高效、節能、省事、占地面積小，易於操作與維修等特點。
定柱式旋臂起重機
定柱式旋臂起重機1、定柱式旋臂起重機
定柱式旋臂起重機又稱立柱式旋臂起重機，起重量在125Kg-5000Kg，是凱力起重自行研製的產品，可以根據客戶需求設計定製的專用起重設備，是最常用的旋臂吊。
立柱式旋臂吊具有結構新穎、合理、簡單、操作方便、迴轉靈活、作業空間大等優點，是節能高效的物料吊運設備，可廣泛適用於廠礦、車間的生產線、裝配線和工具機的上、下工作及倉庫、碼頭等場合的重物吊運。定柱式旋臂吊根據其旋臂所使用型鋼的不同可以分為：BZD型和BZD-JKBK型。

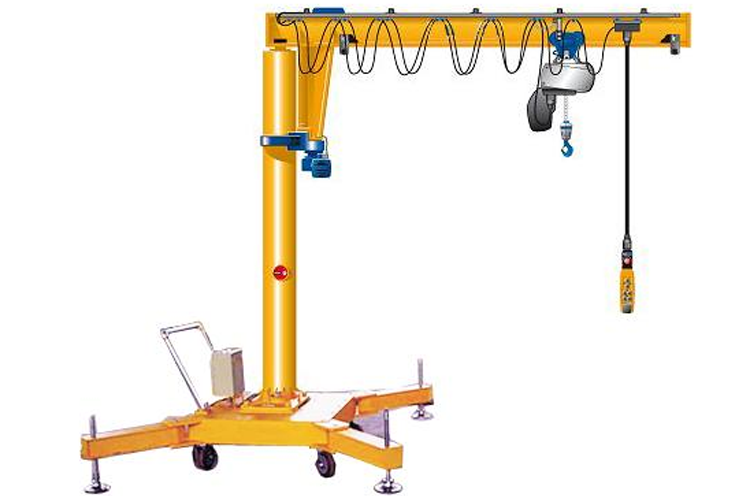

2、移動式旋臂起重機
該機更具靈活機動、適應性廣等特點，是高效自動生產線上必備的單獨應急吊裝設備，有了它能確保生產線暢通無阻。凱力起重生產的EBZ型移動式電動旋臂吊，該產品具有靈活機動、適應性廣等特點，起重量125KG到500KG。
3、牆壁式旋臂起重機
牆壁式旋臂起重機又稱牆壁吊，壁柱式旋臂起重機。可分為：BX型牆壁式旋臂吊 和BX-JKBK型牆壁式旋臂吊 起重量125KG到3000KG。起升高度為3米。
4、壁行式旋臂起重機
壁行式旋臂起重機又稱壁行吊，是在壁柱式旋臂起重機的基礎上研製的一種新型物料吊運設備。該機行走道軌安裝在廠房的水泥柱上，沿著道軌可做縱向運動，同時電動葫蘆又可完成沿選旋臂的橫向運動以及垂直方向的起吊。該機極大的擴展了作業範圍，更為有效的利用了廠房空間，使用效果更加理想。起重量1000KG到5000KG，起升高度可客戶自定義。
5、曲臂式旋臂起重機
曲臂式旋臂起重機又稱曲臂吊，具有結構新穎、伸屈自如、操作靈便、高效節能的特點。操作時，按動電鈕將載重物吊起，利用橫樑的彎曲和旋轉運動，在控制工作區域內避讓物體，使工作區域最大化。用手輕輕推拉，便可達到作業區域的任一位置。曲臂吊適用於機械製造、鐵路、化工、輕工等行業的生產或維修場合，特別在設備稠密、短距離吊運、作業頻繁的生產線上套用本產品更能提高生產效率。起重量125KG到500KG。
6、雙臂式旋臂起重機
又稱雙臂吊、雙旋臂吊旋臂起重機。一種可以移動的鏟車起重機，用於將笨重貨物裝入敞頂貨櫃。旋臂為安在鏟車上的，通常帶有吊鉤的很長的起重臂。按構造分，有立柱式旋臂起重機和壁式旋臂起重機。 旋臂起重機是參照西德引進設備研製的新產品根據用戶需要設計的專用起重設備。具有結構新穎、合理、簡單、操作使用方便、迴轉靈活、作業空間大等優點，是節能高效的物料吊運裝備。可廣泛利用於廠礦、車間的生產線、裝配線和工具機的上下工件及倉庫、碼頭等場合的重物吊運。本機由立柱、迴轉旋臂及環鏈電動葫蘆等組成。立柱下端固定於混泥土基礎上，旋臂迴轉，可根據用戶需求進行迴轉。迴轉部分分為手動和電動迴轉(擺線針輪減速劑安裝與上托板或者下托板上帶動轉管旋臂迴轉)。環鏈電動葫蘆安裝在旋臂軌道上，用於起吊重物。
安全操作
在操作旋臂起重機時，應遵守所有有關起重機使用和操作的國家安全技術規範。為確保全全，避免損壞設備，並請遵守以下安全操作事宜。
不允許使用旋臂起重機運送人員。
不準在人員上方吊運載重。 不準斜拉或拖吊載荷。
不準超載使用。
避免在正常作業時起升吊鉤衝撞限位開關。
其他重要的操作提示：載荷吊具必須採用柔性連線方式吊掛在小車上。剛性連線方式會產生不能控制的力，最終導致疲勞斷裂。
載重時不準拉動手電門，旋臂手動旋轉時，只能拉動吊鉤，不允許拉動手電門與電纜線。
旋臂起重機上緊固件使用6個月應檢查緊固一次。
維修保養
出於安全和高空作業考慮，請用戶根據實際情況指定設備的維護保養計畫，按如下重點提示至少每半年或一年進行檢查一下。
1、螺栓連線線，地腳螺栓的螺栓連線，帶止擋器端蓋的螺栓連線。旋臂安裝的螺栓連線，驅動裝置安裝的螺栓連線。
2、配合和磨損件葫蘆、小車/承載樑上採取銷連線的緊配合和磨損。小車車輪、滾輪和懸臂支承運動的減緩和磨損。一般使用6個月後加鋰基或鈣基潤滑脂一次。電氣設備的檢查，包括電纜滑塊的磨損，扁電纜的損壞等。
3、止擋器的磨損。
4、電動葫蘆的檢查維護，對電動葫蘆檢查維護應由指定人員執行，按相應使用的規定檢查電動葫蘆、鏈條和行走驅動裝置等。
5、當檢查中發現損壞超過有關規定值的零部件應進行更換。
