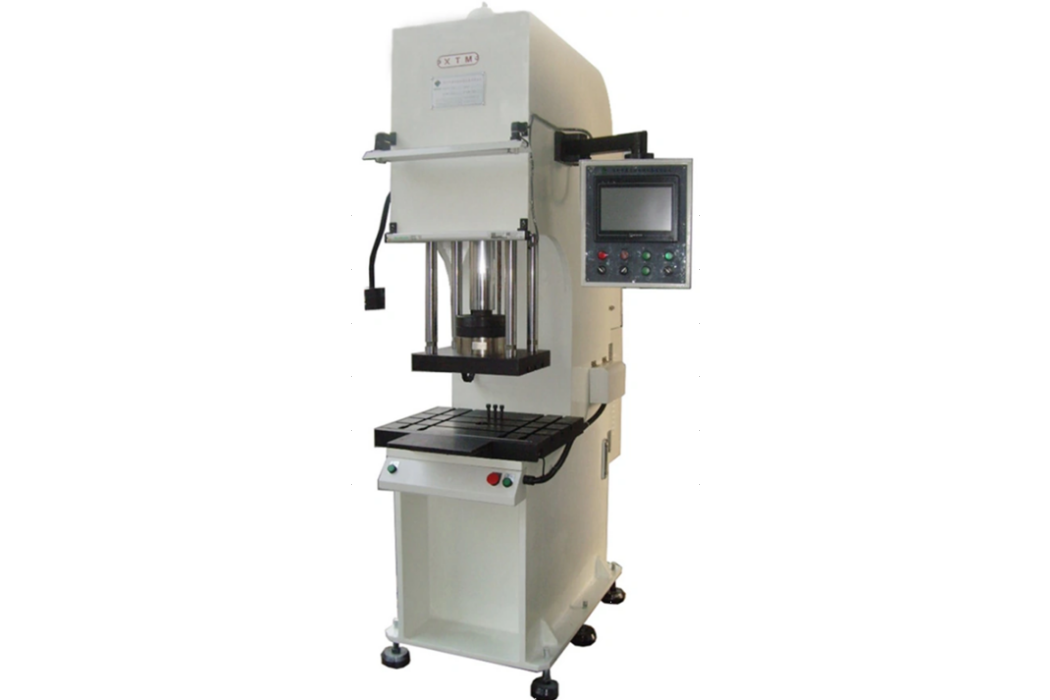

數字壓裝機是一款新型機電一體化精密工具機，廣泛用於各種零部件產品的壓裝、裝配；金屬、非金屬零件的壓印、成型及壓力裝配。
基本介紹
- 中文名：數字壓裝機
- 性質：工具機
- 優點：可以預先設定
- 套用：各種零部件產品的壓裝、裝配
簡介,產品特點,工作參數,用途,
簡介
數字壓裝機採用觸控螢幕作為數據輸入，數據顯示，原裝美國進口測力感測器作為壓力採集信號，系統能以每秒500次的速度對壓力信號，位移信號進行運算，作出各種報警，以及曲線的的描繪。可以預先設定位移與壓力的上下限曲線與當前壓裝值進行比較,輸入任意壓裝位置,即可得到該位置在上次壓裝時產生的過盈阻力.
產品特點
1.以2-20MPA的液體壓力為動力源,外接三相AC380V 50HZ或三相AC220 60HZ交流電源.
2.以液體作為介質來傳遞能量，採用進口低噪音齒輪油泵.
3.採用測力感測器直接測量壓裝力,精度為正負5N.壓力信號控制系統採用數位訊號傳輸,精確保證了測力感測器的精度不受傳輸而下降.
3.設備待機,滑快上下移動時噪音均不超過75分貝.
4.採用整體焊接的堅固開式結構,可使機身保持足夠的的鋼性,同時擁有最方便的操作空間,
5.分手動和半自動兩種控制方式,手動可將壓裝上模停在任意行程範圍內,配有緊急回升按鈕,加裝有紅外線護手裝置.
6.該系列壓床的壓裝行程通過旋轉編碼器將位移量傳送至可程式器,由已編寫好的程式自動控制.
9.壓力、行程、保壓時間、閉合高度客戶均可在觸控螢幕上自行調整.
10.液壓系統計內置機架內,外觀整潔,輕巧,穩重.
12.該系列液壓機械出力為5tf,即常說的5噸力 (1tf=1000kgf=9.8KN)
工作參數
工作參數 | 設備型號 | THO106-5T | THO106-10T | THO106-20 | THO106-30 | THO106-40 | THO106-50 |
機器公稱出力（tf 噸力） | 5 | 10 | 20 | 30 | 40 | 50 | |
液體最大工作壓力（Mpa） | 14 | 14 | 20 | 21 | 21 | 21 | |
液體額定使用壓力（Mpa) | 10 | 13 | 16 | 17 | 20 | 20 | |
最大壓裝行程（MM) | 200 | 200 | 300 | 300 | 300 | 300 | |
電機功率（KW） | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 5.5 | |
整機重量（噸） | 1.0 | 1.3 | 1.6 | 2.0 | 3.0 | 4.0 | |
測力感測器精度(滿量程的百分數) | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% | |
位移感測器精度(MM) | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | |
活動板重複定位精度(MM) | ±0.01 | ±0.01 | ±0.02 | ±0.02 | ±0.02 | ±0.02 | |
適用電源電壓（伏特） | AC380V | AC380V | AC380V | AC380V | AC380V | AC380V | |
活動板工作面與底板工作面最大距離(MM) | 300 | 300 | 400 | 400 | 500 | 500 | |
活動板工作面與底板工作面最小距離(MM) | 100 | 100 | 100 | 100 | 200 | 200 | |
工作檯面有效尺寸(柱內X前後包邊)(MM) | 350*250 | 350*250 | 400*300 | 500*400 | 500*400 | 600*500 | |
工作檯離地高度(MM) | 780 | 780 | 780 | 780 | 780 | 780 | |
機器外形尺寸 | 高度（MM） | 1800 | 1900 | 2100 | 2200 | 2300 | 2400 |
左右（MM） | 500 | 500 | 600 | 700 | 720 | 800 | |
前後（MM） | 550 | 550 | 800 | 800 | 800 | 1000 | |
油缸速度 | 油缸快速下降（mm/秒） | 55 | 65 | 150 | 150 | 150 | 150 |
油缸工進速度（mm/秒） | 0-20 | 0-20 | 20 | 15 | 15 | 15 | |
油缸回升速度（mm/秒） | 130 | 100 | 100 | 120 | 135 | 135 | |
用途
數字壓裝機可用於發動機搖臂總成鑲塊與搖臂的過盈配合壓入,汽油機活塞和活塞銷的組合, 軸承與軸套的過盈配合壓入,電機轉子與旋轉軸的壓入,及汽車行業，電機行業等各種過盈裝配上的使用，是款高性能高精度高效率的壓裝檢測設備
