放線架

放線架有很多種以下是電線電纜行業用放線架：

放線架分類

按照動力傳動可分為：主動放線架和被動放線架

按照樣式方式可分為：立式放線架和臥式放線架

按照軸心方式可分為：有軸式放線架和無軸式放線架

放線架介紹

立式張力放線架

適用於多頭銅線絞線時放線用設備性能參數：

1.線 盤尺寸：外徑Φ250mmX外寬Φ200mmX內徑Φ100mm

2.給 線 徑：Φ0.16～Φ0.25mm

3.張力控制： 氣壓控制，張力大小可調

4.線盤裝卸：有軸式，手動上下線盤

5.放線速度：由位移感測器傳遞信號給變頻器來控制速度

6主電機：電磁製動馬達

7.保護: 斷線自動停機

8.外型尺寸:長1500X寬1700X高800.

9.重量:500KG

10.塗裝:蘋果綠

臥式張力放線架

臥式放線架適用於線路施工時支撐線盤放線，牽引導線、地線時，線盤可以自動旋轉展放

WFJ-3，WFJ-5

祥隆臥式放線架

液壓放線架

用途：用於線路施工中，延放導線時擱置正盤導線，起升高度可靈活調整。

特點：採用液壓系統，輕巧耐用，適合人力放線使用。

型號	額定負荷 (KN)	最大線盤直徑 (mm)	重量 (kg)
SF-307	30	2	35
SF-308	50	2.6	45

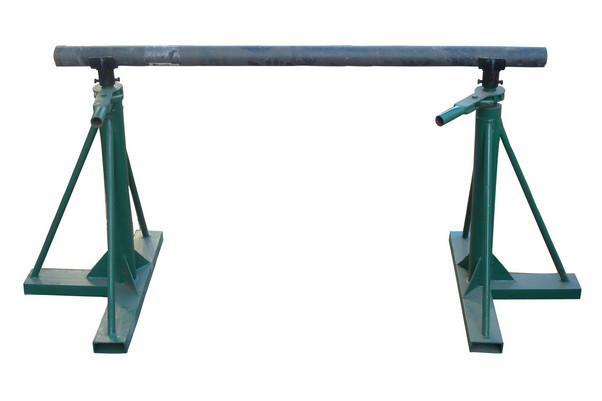

名稱：梯形放線架

用途：適用於電纜線盤的支承，堅固耐用。

產品編號	型號	額定負荷 （KN）	適用線盤（mm）			重量 （kg）
			盤徑	盤寬	軸孔直徑
HY016-01	HY016-5	50	≤Φ2400	≤Φ1600	Φ76-103	180
HY016-02	HY016-10	100	≤Φ2700	≤Φ1700	Φ120-135	230

名稱：平地放線架

用途：用於線路施工中支撐線盤進行放線。

產品編號	型號	額定負荷（KN）	線盤徑（mm）	重量（kg）
HY014-01	HY014-3	30	Φ800	63
HY014-02	HY014-5	50	Φ1000	92

名稱：螺旋放線架 用途：適用於電纜線盤的支承。

編號	HY015-01	HY015-02	HY015-03	HY015-04
盤徑/m	2.6m	2.4m	2m	1.6m
自重/kg	120	110	90	80
