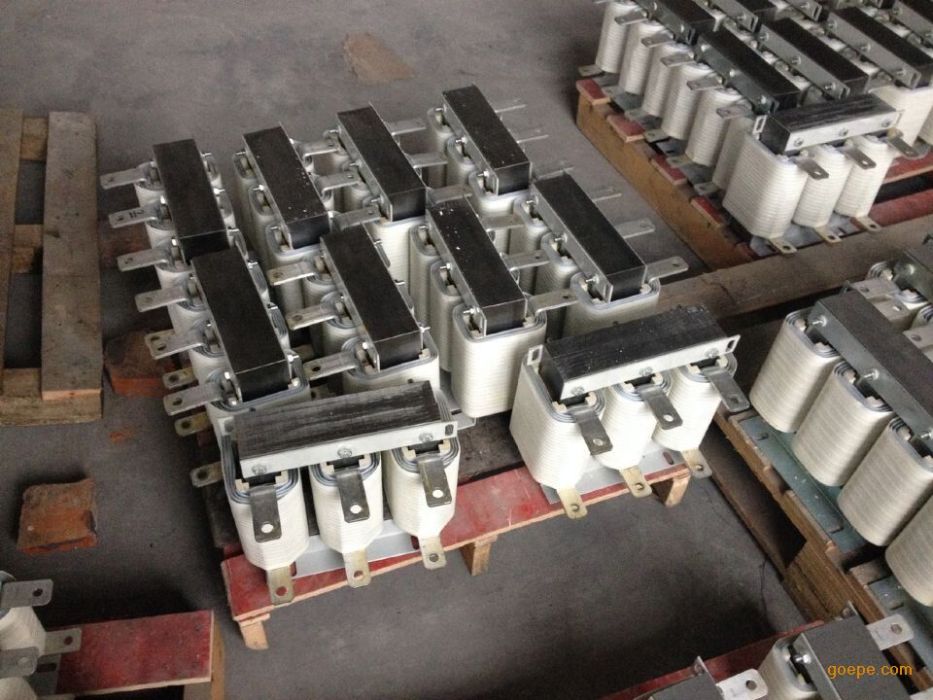

換相電抗器又稱進線電抗器,接在交流電源和變流裝置間,用以減小電力半導體器件換相時對電源波形的影響,減小對其他用電設備的干擾和限制短路電流。換相電抗器通以額定電流時的電壓降,通常為閥側額定相電壓的4%。

基本介紹

  • 中文名:換相電抗
  • 外文名:Commutation reactance
  • 學科:電力工程
  • 領域:能源
  • 範圍:電力系統
  • 別名:進線電抗器
概念,簡介,電抗測量原理,總結,

概念

換相電抗器又稱進線電抗器,接在交流電源和變流裝置間,用以減小電力半導體器件換相時對電源波形的影響,減小對其他用電設備的干擾和限制短路電流。換相電抗器通以額定電流時的電壓降,通常為閥側額定相電壓的4%。

簡介

整流變壓器的換相電抗是整流系統中的一項重要參數。根據部標JB2530-79《電力變流變壓器》的規定,換相電抗的測量屬於型式試驗項目。該標準第31條規定的測量方法如下: “測量變流變壓器換相電抗時,其網側端子均應短接,在閥側繞組的同一換相組的兩相鄰繞組中通以額定頻率的交流電流。測量端子間電壓,由測量結果算出阻抗值,取其感抗分量即得換相電抗2Xt,以歐姆計。”

電抗測量原理

根據該標準條款的描述,繪製換相電抗測量原理圖如下。
換相電抗
換相電抗測量原理圖
通常整流變壓器的閥側電壓較低而電流較大。因此,按原理圖測量換相電抗,需要配置大截面的銅絞線、大電流的互感器、低電壓的伏特表、低電壓低功率因數瓦特表和低電壓大電流的可調交流單相電源。這些測試儀表和設備非一般變壓器廠所具備,這就給測量原理圖的推廣套用和部標JB2530第31條的實施帶來了一定的困難。
分析測量原理圖不難看出,這個測量原理圖實際上和變壓器短路阻抗測量的原理圖相同,其差異在於測量短路阻抗時一般是以低壓側短路,從高壓側輸入額定電流(可用三相電源,也可用單相電源);而這個測量原理圖則是高壓側(網側電壓通常較高)短路,從低壓側(閥側)輸入單相電流。

總結

實際上,換相電抗是整流變壓器兩相繞組等效於低壓側的短路電抗值。我們不難從變壓器的短路阻抗值來求出它的換相電抗值。當變壓器的短路阻和短負載耗確定之後,變壓器的換相電抗值也就隨之而定。在設計整流機組需進行整流系統分析時,根據整流變壓器的短路阻抗和負載損耗,製造廠在測量變壓器的換相電抗有困難時,可通過測量一組閥側繞組短路的阻抗和損耗值來求得整流變壓器的換相電抗值。
