拋擲充填機是指利用高速膠帶加速充填料將其拋入採空區的充填機械。主要用於充填採礦法的充填作業，使上盤獲得良好的支撐。拋擲充填機按行走方式分為滑撬式和輪胎式兩種。它由給料斗或推卸式車廂、計量滾筒。行走底盤、推御式車箱、伸縮式液壓缸、推板、左右擺動料倉、拋擲膠帶、斗式壓輪、電動機拋擲膠帶、傳動裝置和底盤組成。充填料由地下鏟運機，或上料裝置裝入料斗，經計量滾筒進人高速膠帶被拋出。
基本介紹
- 中文名：拋擲充填機
- 外文名：Throwing machine
- 學科：冶金工程
- 領域：採礦
- 套用：充填採礦法的充填
- 分類：滑撬式和輪胎式
設備介紹,使用特點,國內研究現狀,結構特點,
設備介紹
拋擲充填機利用高速膠帶加速充填料將其拋人採空區的充填機械。主要用於充填採礦法的充填作業，使上盤獲得良好的支撐。拋擲充填機按行走方式分為滑撬式和輪胎 式兩種。它由給料斗或推卸式車廂、計量滾筒。行走底盤、推御式車箱、伸縮式液壓缸、推板、左右擺動料倉、拋擲膠帶、斗式壓輪、電動機拋擲膠帶、傳動裝置和底盤組成。充填料由地下鏟運機，或上料裝置裝入料斗，經計量滾筒進人高速膠帶被拋出。充填料由碎石(粒徑簇50mm)、水泥和少量水配製而成。膠頻寬度和運行速度是影響充填效率的主要因素，帶速一定(一般為20m/s)時，調節拋擲角(40-24°)可控制拋擲高度和距離1981年德意志聯邦共和國首次將拋擲充填機用於地下礦山充填作業，1990 年中國生產出首台拋擲充填機，頻寬500mm，連續拋擲能力為40m/h。拋擲充填機是一種很有發展前途的 高效充填機械。
使用特點
根據一些採用房柱法礦山的資料，接頂充填量大約占應充填空區總容積15%,且平均每1000m接頂充填量須在幾個下料點接充填管路。在充填實踐中，已有多種不同結構的充填料輸送澆灌機械。例如,帶拋射機構的充填料輸送裝置、拋擲充填機、滾筒式風力充填機，但它們的結構複雜，容易損壞，使用期不長。所以拋擲法僅用於輸送充填料。
國內研究現狀
我國首次研製並獲得成功的PC-1型拋擲充填機，經地表試驗修改完善後，在焦家金礦-110中段41106采場進行工業試驗，拋擲充填了4條進路採空區，共拋擲物料220多m，充填效果很好，主要技術性能指標均達到設計要求。該機經生產套用表明：
(1)拋擲充填速度快，生產能力大，設備本身充填能力為70 m/h，因受充填料供應系統的限制和鏟運機倒運充填料距離較遠的影響，充填料不能連續供給拋擲機拋擲，致使拋擲機的生產能力不能充分發揮，實際充填能力僅35-50ms/台班。
(2)通過最佳化骨料(碎石)粒度組成和水泥配比，充填體強度較高，邊坡穩定，特別是接頂效果好，為回採工作提供了安全保障。
(3)設備結構簡單，外形尺寸小，重量輕，使用與維修方便。
(4)工作性能可靠，能連續作業。
(5)作業地點可遠離，拋擲角和拋擲距離能調節，靈活機動，保證了人員和設備的安全。該機的研製成功，填補了我國在拋擲充填設備方面的空白。
結構特點

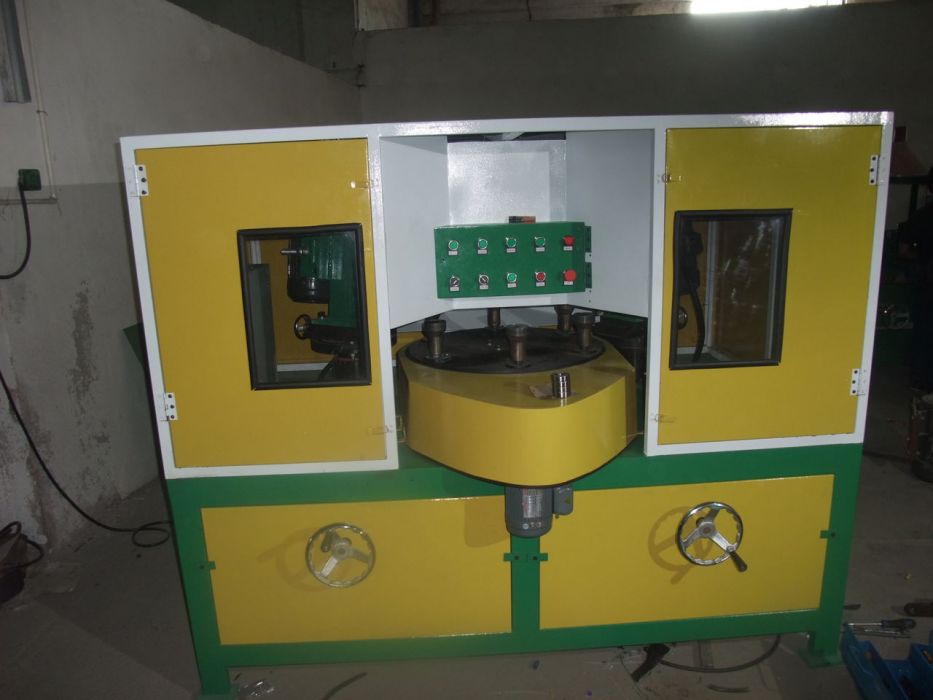

CJP30填充機凹槽圓形鼓輪充填裝置
凹槽圓形鼓輪充填裝置是CJP30充填機的核心部件，已榮獲實用新型專利。專利號：ZL200420063723.8。其工藝特點是：能夠對幾何外形不規則、內充流動液體的藥瓶通過帶有若干個不均布凹槽圓形鼓輪的連續旋轉來實現定量、間歇充填。
其結構特點是：圓形鼓輪凹槽的幾何外形與要充填物的幾何外形一致；圓形鼓輪凹槽數量根據要充填物的數量而確定；圓形鼓輪與固定在牆板上的輻軌保持一定間隙，圓形鼓輪與鼓輪軸是用鍵連線的，通過固定在牆板上軸承座使其作旋轉運動；旋轉時填充物在離心力的作用下緊急地依附在圓形鼓輪凹槽與輻軌之間，旋轉到指定位置時填充物能準確地充填到由鏈輪等機械另部件同步輸送來裝置中。
