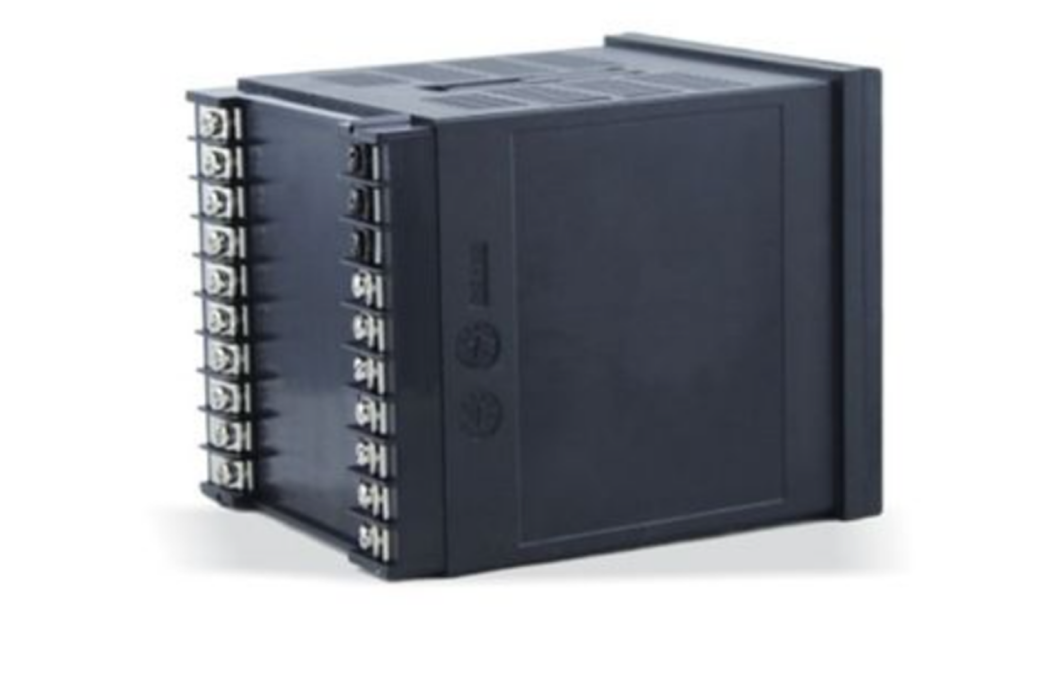

手動操器

手動操器也稱操作器，是指用在氣動或電動執行機構系統中實現手動操作。它與調節器配合，完成從自動到手動或手動到自動的無擾切換，也可以在控制系統出故障或系統投運時用它進行手動遙控。與氣動執行機構配合使用的稱Q型操作器，與電動執行機構配合使用的稱D型操作器。操作器是電動控制儀表裝置中的一個輔助單元，適用於變送單元、調節單元與電動執行機構所組成的自動調節系統套用。

基本介紹

• 中文名：手動操器
• 別名：操作器

操作器主要有以下功能：

（1）無擾動切換功能

自動調節系統由“自動…手動”工作狀況的無擾動切換。即當工作狀況由“自動”切換到“手動”時，調節系統的執行機構仍在原自動調節時的位置上進行操作，與切換無關。同樣當工況由“手動”切換到“自動”時，執行機構也在原手動操作的位置上自動進行調節。

（2）跟蹤功能

將閥位反饋信號精確地傳送到調節器，並將操作器狀態信號送至調節器，從而實現自動跟蹤，進而實現“自動”…“手動”的無平衡無擾動切換。

（3）聯鎖保護功能

在“自動”狀態下，若調節器異常（自診斷報故障狀態），其聯鎖輸出（5端）呈低電平（不高於DC2V）或無源接點閉合，則操作器的報警燈閃爍並接通外接電鈴，同時切斷調節器送至執行機構的電流信號，使執行機構保持閥位。

（4）中途限位功能

自動調節系統的“中途限位”指的是，當在自動調節時，執行機構的行程是受到限制的，上限和下限不讓它全關或全開。當手動操作時，執行機構則能在全行程範圍內操作

（5）指示功能

配有雙針電流表，可以指示調節器輸出電流和閥位電流，用以指明執行機構的實際位置信息，可以直觀獲取執行機構的動作情況。
