彈簧力值

彈簧力值簡單地說就是彈簧的彈力計算。彈簧力值是指：發生彈性形變的彈簧，會對跟它接觸的物體產生力的作用。這種力叫彈簧彈力。彈簧力值就是對彈簧彈力的計算。

基本介紹

• 中文名：彈簧力值
• 外文名：Spring force value

壓縮彈簧力值

它是是承受向壓力的螺旋彈簧，它所用的材料截面多為圓形，也有用矩形和多股鋼縈卷制的，彈簧一般為等節距的。

壓縮彈簧的形狀有：圓柱形、圓錐形、中凸形和中凹形以及少量的非圓形等，壓縮彈簧的圈與圈之間有一定的間隙，當受到外載荷時彈簧收縮變形，儲存變形能。

彈簧力值

彈簧力值

壓縮彈簧的設計數據，除彈簧尺寸外，更需要計算出最大負荷及變位尺寸的負荷；

1.彈簧常數：以k表示，當彈簧被壓縮時，每增加1mm距離的負荷(kgf/mm)；

2.彈簧常數公式（單位：kgf/mm）：k=(G*d^4)/(8*Dm^3*Nc)

彈簧力值

3.G=線材的鋼性模數：琴鋼絲G=8000 ；不鏽鋼絲G=7300，磷青銅線G=4500 ，黃銅線G=3500

d=線徑

Do=OD=外徑

Di=ID=內徑

Dm=MD=中徑=Do-d

N=總圈數

Nc=有效圈數=N-2

彈簧常數計算範例:

比如：線徑=2.0mm , 外徑=22mm , 總圈數=5.5圈 ,鋼絲材質=琴鋼絲

K=(GXd^4)/ (8XDm^3XNc) = (8000X 2^4) / (8X 20^3x3.5) =0.571 kg f /mm

彈簧力值

拉伸彈簧力值

拉力彈簧簡稱拉簧。

拉伸彈簧

拉伸彈簧

拉力彈簧的k值與壓力彈簧的計算公式相同

1.拉力彈簧的初張力：初張力等於適足拉開互相緊貼的彈簧並圈所需的力，初張力在彈簧卷製成形後發生。拉力彈簧在製作時，因鋼絲材質、線徑、彈簧指數、靜電、潤滑油脂、熱處理、電鍍等不同，使得每個拉力彈簧初始拉力產生不平均的現象。所以安裝各規格的拉力彈簧時，應預拉至各並圈之間稍為分開一些間距所需的力稱為初張力。

2.初張力=P-（k×F1）=最大負荷-（彈簧常數×拉伸長度）

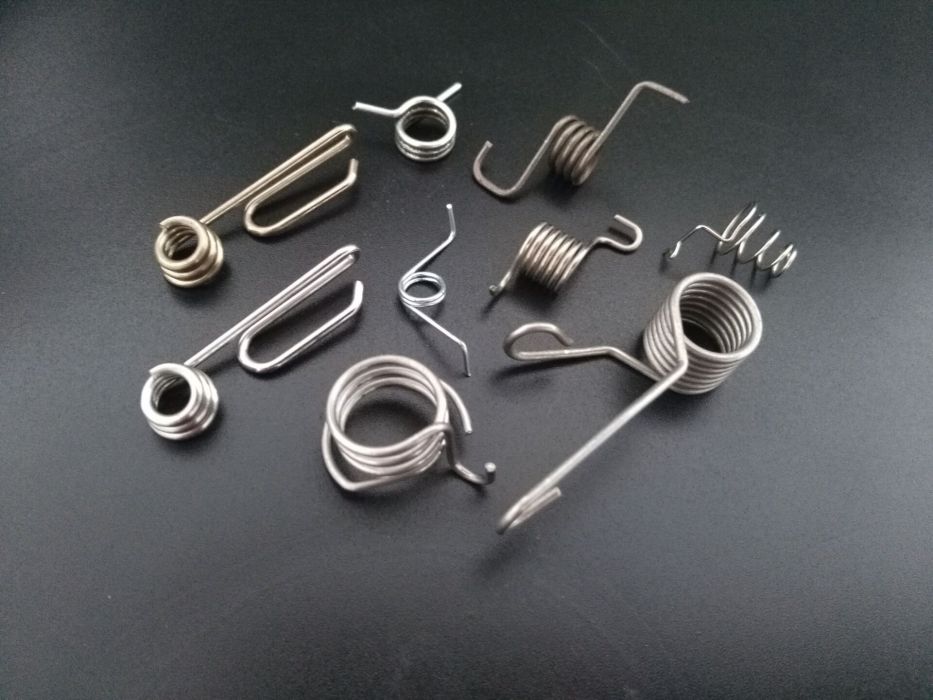

扭力彈簧力值

扭力彈簧

扭力彈簧

1.彈簧常數：以k表示,當彈簧被扭轉時，每增加1°扭轉角的負荷(kgf/mm).

2.彈簧常數公式（單位：kgf/mm）:K=(E*d^4)/(1167*Dm*p*N*R)

E=線材之鋼性模數：琴鋼絲E=21000,不鏽鋼絲E=19400,磷青銅線E=11200,黃銅線E=11200

d=線徑

Do=OD=外徑

Di=ID=內徑

Dm=MD=中徑=Do-d

N=總圈數

R=負荷作用的力臂

p=3.1416
