基本介紹
- 中文名：張弦桁架
- 外文名：String truss
- 特點：結構重量輕、承載好
- 連線方式：剛性連線
計算模型,設計因素,張弦桁架弦桿,張弦桁架拉索,
計算模型
張弦桁架兩支座間距離為128m，高端支座(與人字形搖擺柱連線端)為理想滑移支座，低端支座(與混凝土柱連線端)為固定鉸支座，張弦桁架在高端支座外懸伸10m。支承30m高玻璃幕牆的桁架上端通過連桿與張弦桁架高端支座連線，該桁架上端支座墓妹夜為鉸接，下端支座為固接茅勸煉。結構分析時，玻璃幕牆支撐桁架與主體張弦桁架及人字形搖擺柱整體分析，分析時，將玻璃連廊輕型鋼架傳遞的荷載施加到幕牆支撐桁架上。
設計因素
鋼結構設計分少她和章析時，取單榀主桁架進行驗算，屋頂、牆面次桁架位置按照有側向約束進行單榀結構分析。作用在結構上的荷載有預張力、結構自重、屋面荷載、屋頂通風器荷載、屋面活立殼婆荷載或雪荷載、溫度及地震作用(地震設防烈度6度)。
朝陽地區50年一遇基本雪壓0.45kN/m，屋面未設定除雪設備，屋面積雪分布係數按規範取值1.5倍考慮。張弦桁架結構特點，決定拉索預張力的大小直接影響桁架的內力分布，確定拉索預張力應綜合考慮以下幾個因素：
(1)結構自重作用時，拉索預張力不應產生過大的反拱。
(2)屋面荷載作拒白挨用後，屋頂桁架下撓度值與反拱值抵消後相對撓度滿足正常使用極限狀態要求。
(3)屋面荷載作用時，單跨屋頂張弦桁架對格構柱基本不產生水平推力，形成自平衡體系。
(4)活荷載與恆荷載共同作用時，拉索不超過規定的應力戒姜趨寒比。
(5)屋頂桁架結構在風荷載作用時，拉索應保持拉力作用，拉索不至於失效。
張弦桁架弦桿
張弦桁架上弦桿截面為D480X22，桁架中部下弦桿件截面為D480x12，接近支座處下弦桿件為口480x24，材質為Q345D，桁承屑架弦桿與腹桿間為相貫焊接連線。
張弦桁架拉索

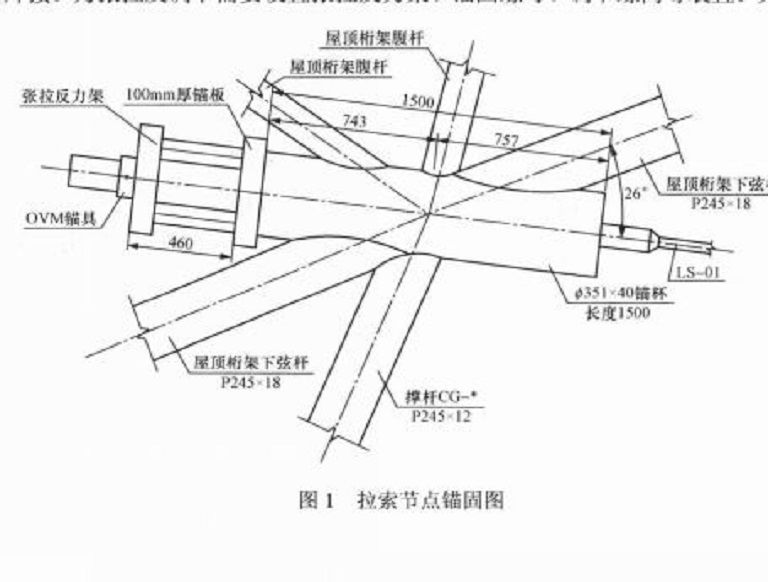

張弦桁架拉索選用D7×397高強度低鬆弛鍍鋅鋼絲束，拉索截面面積為15279mm，拉索抗拉強度為1570 MPa，拉索錨具採用40Ct鋼。為了受力更合理，將張弦桁架的拉索錨固端節點設定在桁架的形心處，使得拉索中的拉力由相交於一點的5根桁架腹桿直接傳遞到桁架弦桿上，同時也簡化了拉索錨固端節點的構造。為了方便施工，張弦桁架與搖擺柱，張弦桁架與縱向支撐間的連線大量採用了銷軸式連線。
