基本介紹
- 中文名：工業EC感測器
- 外文名：Industrial EC sensor
- 用途：監測工業水溶液電導率值
- 適用範圍：斷面水質、養殖、污水處理
簡介,工作原理,產品特點,技術參數,安裝,
簡介
工業電導率感測器技術是一個非常重要的工程技術研究領域 ,用於對液體的電導率進行測量 ,被廣泛套用於人類生產生活中 ,成為電力、 化工、 環保、 食品、 半導體工業、 海洋研究開發等工業生產與技術開發中必不可少的一種檢測與監測裝置。電導率感測器主要對工業生產用水、 人類生活用水、 海水特性、 電池中電解液性質等進行測量與檢測。

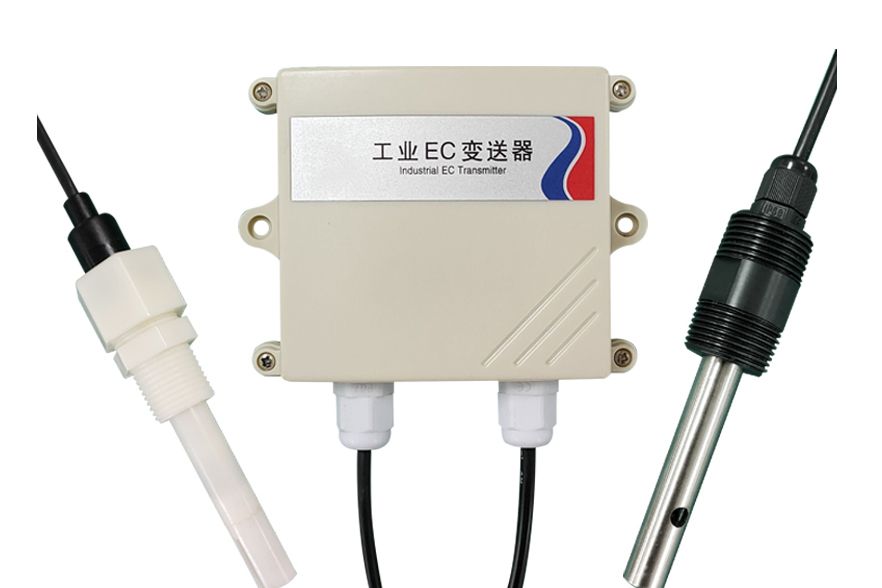

工業EC感測器
工作原理
工業EC感測器根據測量原理與方法的不同可以分為電極型電導率感測器、電感型電導率感測器以及超音波電導率感測器。
電極型電導率感測器
電極型電導率感測器根據電解導電原理採用電阻測量法對電導率實現測量，其電導測量電極在測量過程中表現為一個複雜的電化學系統。
電感型電導率感測器
電感型電導率感測器依據電磁感應原理實現對液體電導率的測量。
超音波電導率感測器
超音波電導率感測器根據超音波在液體中變化對電導率進行測量。
產品特點
1、電導率測量最大範圍 1~20000μs/cm；溫度測量範圍-20~100℃，解析度 0.1℃。
2、RS485通訊接口：MODBUS RTU 通訊協定可方便聯入計算機進行監測和通訊。
3、寬電壓供電，直流 7~30V 均可。
4、 IP65防護等級可用於室外雨雪環境。
技術參數
供電 | DC 7~30V |
功耗 | 0.4W |
電導率測量範圍 | K=1：1~2000μs/cm；解析度：0.1μs/cm K=10：10~20000μs/cm；解析度：1μs/cm |
電導率測量誤差 | ±1%FS |
溫度測量範圍 | -20~100℃; 解析度：0.1℃ |
溫度測量誤差 | ±0.5℃ |
溫度補償範圍 | -20~100℃（默認補償溫度 25℃） |
溫度補償係數 | 默認 0.02 |
設備工作條件 | 環境溫度：-20-60℃ 相對濕度：<85% |
安裝
電極安裝
1. 沉入式安裝：電極的引線從不鏽鋼管里穿出，電極頂部的 3/4 螺紋與不鏽鋼 3/4 螺紋用生料帶相連線。確保電極頂部及電極線不進水。
2. 側壁安裝：斜面的 316L 全不鏽鋼護套，電極旋入護套即可。
3. 管道安裝：通過電極 3/4 的螺紋與管道相連線。
