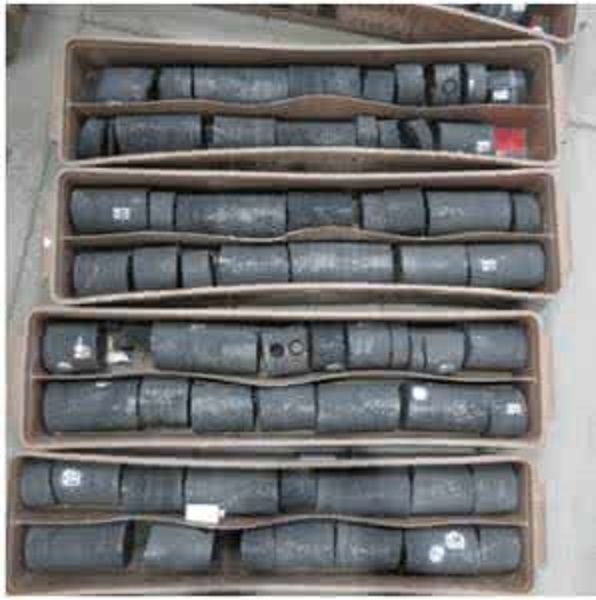

岩心描述

岩心描述是指觀察描述岩心的岩性、礦物成分、結構組分、生物化石、沉積構造、產狀、孔隙裂縫、各種次生變化、油氣水外滲和含油氣特徵、以及畫素描述圖等方面的工作。

基本介紹

• 中文名：岩心描述
• 外文名：Core description
• 要求：細緻、全面
• 成果：岩心錄井圖
• 內容：岩性、礦物成分、結構組分等

準備工作

1、檢查本次取心次數、井段、進尺、岩心長度和收穫率是否正確。

2、檢查岩心順序，按岩心順序自上而下檢查岩心順序有無顛倒，茬口是否對齊、吻合，磨光面和破碎岩心擺放是否合理。

3、檢查岩心編號、長度記號、岩心卡片是否正確，有無漏、重和不符合要求等。

4、凡長度大於5cm的不同岩性均需分段描述；

5、岩石顏色、含油產狀、層理結構和含有物有變化的均需分段；

6、厚度小於5cm 的含油、氣岩心和特殊岩性，如化石、標誌層等要分段描述。

岩心描述原則

1、重點對含油岩心進行描述，除定名外，還要本著含油、氣、水特徵與沉積特徵並重的原則；

2、對泥質岩類，一般只定名，對結構、構造及特殊含有物也要適當描述。

要求

岩心的觀察描述是正確認識岩心的過程，是一項很細緻的地質基礎工作，既要全面觀察，又要重點突出。對於含油氣岩心的觀察描述，應及時進行，以免油氣逸散揮發而漏失資料。

岩心描述內容

岩心描述與一般野外岩石描述方法和內容大致相同，主要包括以下幾方面：

①岩性。如顏色、岩石名稱、礦物成分、結構、膠結物及膠結程度、特殊礦物及其他含有物等。

②相標誌。如沉積結構〔粒度、成分、顆粒形態、顆粒排列情況等〕、沉積構造（各種層面構造如水流波痕、泥裂、雨痕、載荷模、枕狀構造、滑動構造以及各種層理構造）、生物特徵（種類、含量、保存倩況）等。

③儲油物性。如孔隙度、滲透性、孔洞縫發育情況與分布特徵等。

在裂縫性油氣田探區，油氣分布受縫洞控制，因此，通過岩心尋找縫洞分布規律，對其聲狀、密度、連通性及油氣情況進行洋細研究。

裂縫統計，是按小層進行描述統計。縫寬小於0.1mm及分枝縫長度小於5 cm的，一般不統計。相鄰岩心段被同一條裂縫貫穿只統計1次。只統計張開縫和方解石充填縫。縫合線和其他物質充填縫不統計，只描述其發育和分布情況。

裂縫發育程度可用以下公式計算：

圖1

孔洞描述統計，包括孔洞個數、類型、連通性、分布情況、含油氣情況及充填情況，還包括充填物、充填程度、結晶程度、晶體大小及透明度等。

圖2

縫洞組合，指縫洞關係及其分布狀況。以層為單位，逐層統計縫洞發育參數組合關係必須加以詳細描述。縫洞組合關係通常有縫連洞、縫中縫、縫中洞和切割縫等。

④含油氣性。含油氣情況主要根據岩心油氣水觀察諸方面綜合描述。

⑤岩心傾角測定、斷層的觀察、接觸關係的判斷。岩心傾角測定可利用三角板和量角器直接測定，斷層的觀察應注意斷層面上常見到角礫岩、鋁土岩或風化殼產物，角度不整合面上、下岩層必定相交成一定角度並有地層缺失。

岩心的油氣水觀察

岩心的油氣水觀察，從取心鑽進開始，直到岩心描述工作結束。

取心鑽進時，觀察泥漿槽面的油氣顯示情況。

岩心出筒時，當取心鑽頭一出井日，就要立即觀察從鑽頭內流出來的鑽井液中的油氣顯示特徵，邊出筒邊觀察油氣在岩心表面的外滲情況，注意油氣味。岩心清洗時，邊洗邊做浸水試驗，觀察油氣水顯示特徵，必要時應依次剖開觀察。做好岩心出筒初描觀察記錄。浸水試驗是將岩心浸入清水下約20rnm，觀察含氣冒泡情況，如氣泡大小、部位、處數、連續性、持續時間、聲響程度、與縫洞的關係、有無H2S味等。凡冒氣泡的地方用彩筆圈起來，凡能取氣樣時，都要用針管抽吸法或排水取氣法取樣。

岩心描述時，含油岩心除柱面、斷面觀察外，要特別注意觀察剖開新鮮面含油情況，如油跡顏色、外滲速度、分布面積、含油產狀、含油部分與不含油部分與岩性關係等。凡儲集岩岩心，無論見油與否，均要做氯仿或有機溶劑浸泡試驗，做螢光觀察。

（1）岩心含水觀察。直接觀察岩心剖開新鮮面濕潤程度，濕

潤程度可分為以下級別：

濕潤：明顯含水，可見水外滲；

有潮感：含水不明顯，手觸有潮感；

乾燥：不見含水，手觸無潮感。

（2）滴水試驗。用滴管滴一滴水在含油岩心平整的新鮮面上，滴水不宜過高，觀察水滴的形狀和滲入速度，以其在1 min之內的變化為準分為4級。

滲：水滴保不住，滴水即滲，判斷是含油水層；

緩滲：水滴呈凸鏡狀，浸潤角小於60°，擴散滲入慢，判斷是油水層；

半球狀：水滴呈半球狀，浸潤角在60~90°之間，不滲，判斷是含水油層；

珠狀：水滴不滲，呈圓珠狀，浸潤角大於90°判斷是油層。

（3）塑膠袋密封試驗；取岩心中心部位無鑽井液或人為水浸的岩樣1塊（20~30cm3）裝入透明塑膠袋內封口密封，置烈日或45~55℃下30min，觀察袋內情況。觀察結果可分為3級。

霧濃：袋壁有水珠，岩樣表面有明水，判斷為水層；

有霧：水珠不明顯，袋內明顯潮濕，判斷為含水層；

霧稀薄或無霧：岩祥表面乾燥無潮氣，判斷為不含水層。

含油儲集岩含水觀察以滴水試驗為主，含氣儲集岩的含水觀察以直接觀察和塑膠袋密封法為主，其他方法僅供綜合判斷時參考。

（4）螢光試驗法。由於沉積岩中的瀝青和原油及某些礦一物，在紫外光照射下有不同的發光現象，所以可按發光的不同顏色來確定物質的性質。一般情況下，瀝青質和油質發光顏色及處理方法如圖3所示。

從紫、藍紫、青藍和藍色至黃橙、棕到深褐色，是從輕質油逐步過渡到重質油的一系列發光順序。毛細管發光分析結果也證明了上列順序。

圖3

油：淡青、黃色；

焦油：黃、褐（橙）色；

瀝青：淡青、黃、褐、棕色；

地瀝青：淡黃、棕色。

但一些礦物的發光顏色不是這樣，它們是隨不同的濾色而具有與濾色相同或近似的發光顏色。例如方解石在紅色濾光下呈紅色，在紫色濾光下呈紫色。

因此，在現場上套用上述不同發光顏色，可以區別出原油的性質，也可以區別出礦物發光的顏色。

岩心含油級別的確定

含油級別是岩心中含油多少的直觀標誌。所以含油級別是判斷油水層或油層好壞的主要標誌，但不是絕對標誌。例如，含油級別高的砂層往往是油層，含油級別低的砂層往往是乾層、水層。而相反的情況也是有的，氣層、輕質油層、嚴重水浸的油層等岩心往往含油級別很低，甚至看不出含油。

含油級別主要依靠含油麵積大小和含油飽滿程度來確定。一塊岩心沿其軸面劈開，新劈開面上含油部分所占面積的百分比，稱為該岩心含油麵積的百分數。通過觀察含油岩心光澤、污手程度、滴水試驗等可以判斷含油飽滿程度。

含油飽滿程度一般分3級：

含油飽滿：岩心顆粒孔隙全部被油飽和，新鮮面上油汪汪的，顏色一般較深，油脂感強，油味濃，出筒新劈開面原油外滲，手摸岩心原油污手，滴水不滲；

含油較飽滿：顆粒孔隙充滿油，但油脂光澤較差，油味較濃，捻碎後污手，滴水不滲；

含油不飽滿：顆粒孔隙僅部分充油，一般顏色較淺且不均勻，油脂感差，不污手，滴水微滲。

根據儲集層儲油特性不同，分為孔隙性含油、縫洞性含油，並分別劃分含油級別。

（1）孔隙性含油。

①孔隙性含油是以岩石顆粒骨架間分散孔隙為原油儲集場所，岩心以岩性層為單位，以新鮮斷面的含油情況為準。分為以下6級：

飽含油：觀察截面9}%以仁見原油，含油均勻、飽滿.原油明顯外滲；

富含油：觀察截面75%以上見原油，含油均勻，含封閉的不含油的斑塊或條帶；

油浸：觀察截面40%以上見原油，含油不均勻，含較多不含油的斑塊或條帶，有水漬感，滴水不能呈珠狀或半球狀。

油斑：觀察截面40%~5%見原油，含油部分星斑塊狀、條帶狀；

油跡：觀察截面上只能見到零散的含油斑點，面積在5%以下；

螢光：肉眼看不到原袖，螢光檢測有顯示，系列對比達6級以上（含6級）。

②岩屑以岩屑錄井分層為單元，在自然光下挑選真岩屑，計算挑出的真岩屑中含油岩屑的百分含量並定級。

（2）縫洞性含油。

①縫洞性含油是以岩石的裂縫、溶洞、晶洞作為原油儲集場所，岩心以縫洞的含油情況為準，分為以下4級：

富含油：50%以上（含50%）的縫洞壁上見原油；

油斑：50%一10%（含10%）的縫洞壁上見原油；

油跡：只有10%以下的縫洞壁上見原油；

螢光：縫洞壁上看不到原油，螢光檢測或有機溶劑滴泡有顯示，系列對比達6級（含6級）。

②岩屑層以含油岩屑占同層真岩屑百分含量為準亦分為4級：

富含油：岩屑層含油岩屑占真岩屑的5%以上（含5%）；

油斑：岩屑層含油岩屑占真岩屑的5%~15（含1%）；

油跡；岩屑層含油岩屑占同層真岩屑百分含量小於1%；

螢光：肉眼看不到含油岩屑。螢光檢測或有機溶劑滴泡有顯示，系列對比達級6級以上（含6級）。

岩心錄井草圖的編繪

為了便於及時分析對比，指導下一步工作，應將岩心錄井取得的各種資料、數據用規定的符號繪製岩心錄井草圖。繪製時應注意以下事項：

①圖中用的岩心數據（如岩心收穫率、編號、分段長度等）必須與原始記錄完全一致，深度比例尺與電測放大曲線比例尺一致（一般為1：50或1：100）。

②圖中的岩性剖面在繪製時用筒界作控制。岩心收穫率低於100%時，從上往下繪製，底部留空，待再次取心收穫率大於100%（即套有前次余心）時，向上補充（自下而上繪製），即套心一律畫在前次取心之下部。因岩心膨脹或破碎而收穫率大於100%時，應根據岩心實際情況在泥質岩段破碎處合理壓縮成100%繪製。

③化石及含有物、取樣位置、磨損面等，用統一圖例繪在相應深度。以黑框及白框表示不同次取心，框內斜坡指向位置為磨損面位置，框外標記樣品位置，樣品編號可採用5、10編號，根據樣品頂界距本筒頂界的距離來標定樣品位置。
