岩屑描述

岩屑描述

岩屑描述是指對鑽井過程中,由鑽頭破碎岩層所產生的岩屑通過肉眼觀察或簡單的現場分析化驗等手段進行進行的描述。

對泥質岩類主要是岩石定名,顏色特徵,層理,結構化石含有物特徵及成岩程度等方面的描述。

基本介紹

  • 中文名:岩屑描述
  • 外文名:Debris description
  • 準備工作:岩屑鑑別
  • 要求:定名準確等
  • 方法:大段攤開,巨觀觀察,遠看顏色等
  • 成果:岩屑綜合錄井圖
準備工作,要求,方法,岩屑錄井草圖和實物剖面,岩屑綜合錄井圖的編繪,

準備工作

岩屑鑑別
在鑽井過程中,由於裸眼井段長、鑽井液性能的變化及鑽具在井內頻繁活動等因紊的影響,使已鑽過的上部岩層經常從井壁剝落下來,混雜於來自井底的岩屑之中。如何從這些真假並存的岩屑中鑑別出真正代表井下一定深度岩層的岩屑,這是提高岩屑錄井質量、準確建立地下地層剖面的又一重要環節。
鑑別岩屑真假應從以下幾方面綜合考慮:
①觀察岩屑的色調和形狀。色調新鮮,其形狀呈多稜角狀或呈片狀者,通常是新鑽開地層的岩屑,但應特別注意由於岩性和膠結程度的差別,在形狀上也會存在差異,如軟泥岩常呈球粒狀,泥質膠結疏鬆的砂岩呈豆狀;反之在井內久經磨損而成圓形、岩屑表面色調模糊或者塊較大者,多為上部並段已出現過的滯後岩屑或者掉塊。
②注意新成分的出現。在連續取樣中如果發現有新成分岩屑出現,且以後逐漸增加,則標誌著井下新地層的出現。即使出現的數量很少(對一些薄岩層,有時僅發現數顆新成分岩屑),也表明進入了新地層。
③從岩屑中各種岩屑的百分含量變化來識別。對於由2種或2種以上岩性組成的地層,須從岩屑中某種岩性的岩屑百分含量增減來判斷進入什麼岩性的地層,從而確定岩屑的真偽。
④利用鑽時、氣測等資料驗證。除使用上述幾種方法判斷外,還應參考鑽時資料,它對於區別砂泥岩和灰質岩類比較準確,油氣層在氣測曲線上常有顯示。

要求

由於岩屑僅僅是地下岩層破碎的一小部分,其所能觀察到的現象自然不如岩心詳盡。所以對岩屑描述的要求主要是岩石定名和含抽氣情況的描述。定名要準確,油層及砂質岩類應做重點描述,不漏掉油氣顯示和0.5m以上的特殊岩層及其主要特徵。

方法

岩屑描述的方法一般是大段攤開,巨觀觀察;遠看顏色,近查岩性;乾濕結合,挑分岩性;分層定名,按層描述。
“卡層”的原則是:
①在大段單一岩性中,如有新成分出現(如大段泥岩中出現砂質岩),或是同一岩性內顏色有變化時,都應單獨卡出層來。
②根據不同岩性的數量變化情況進行卡層。
③以0. 5 m為單層厚度的最小單位。因為小於0.5m的岩層在岩屑中常不明顯,在繪圖時亦不易表示,在綜合研究時除有特殊意義的岩層外也很少套用。
定單層深度應與鑽時曲線對應起來。特別是在砂泥岩剖面中,利用低鑽時卡出滲透性砂岩層效果較好。描述時按各類岩石規定的項目進行,但要注意抓住重點,定名準確,文字簡練,主次分明,條理清楚,定準含油級別,不漏油氣層。
鑽井地質錄井工作最終目的還是為了發現並研究油氣層。對岩屑錄井來說,因為岩屑小,發現判斷油層更是一件很重要的事情,絕不能有絲毫的疏忽大意。為此要求對含油層和砂質岩層除廠作重點觀察和描述外,還要做氯仿和螢光含油試驗。在現場上常做的有螢光直照、氯仿點滴和氯仿浸泡試驗。有條件的可做毛細管分析和標準系列對比。
發現岩屑含油後,就應描述其含油氣情況,估計含油砂岩所占百分比,結合發光岩屑的百分比和螢光的分布狀況,確定出岩屑的含油級別。岩屑含油級別劃分標準和岩心含油級別劃分標準基本相同。
由於岩屑受鑽井液的浸泡和沖刷,岩屑內所含的油多為殘餘油。所以,從岩屑中定含油級別,只能作為定性的標準。描述油砂時,應冊開岩屑看斷面,這樣有利於觀察含油產狀。

岩屑錄井草圖和實物剖面

一般岩屑錄井草圖的內容主要包括錄井剖面、鑽時曲線及槽面顯示等。
岩屑錄井草圖度比例尺為1:500,按描述的井深,把相應的顏色、岩性、化石、構造、含有物及油氣顯示等用統一規定的符號繪出。岩屑錄井草圖主要套用於以下幾方面:
①用岩屑錄井草圖進行地層對比。
把岩屑錄井草圖與鄰井進行對比,及時了解本井岩性特徵、岩性組合、鑽遇層位、止鑽層位,還可檢查和驗證本井地質預告的符合程度,以便及時校正地質預告,進一步推斷油、氣、水層可能出現的深度,指一導下一步鑽井工作;如經對比發現實鑽情況與原設計有較大的出入,除校正地質預告外,還應修改地質設計。另外,經常進行對比,可幫助及時卡準完鑽層位和完鑽井深。
②為電測解釋提供地質依據。岩屑錄井草圖是電測解釋的重要地質依據,對探井來說,綜合利用岩屑錄井草圖,可大大提高電測解釋的精度。在砂泥岩剖面中,特殊岩性含油往往不能在電性特徵上有明顯的反映,僅憑電性特徵解釋油氣層常常感到困難,此時岩屑錄井草圖的重要性就更為突出。
③為鑽井工程提供資料。在處理工程事故的過程中,如卡鑽、倒扣、泡油等項工作,經常套用岩屑錄井草圖,以便分析事故發生的原因,制定有效的處理措施。在進行中途測試、完井作業過程中也要參考岩屑錄井草圖。
④岩屑錄井草圖是編繪完井綜合錄井圖的基礎,岩屑錄井草圖的質量直接影響著綜合錄井圖的質量。
⑤製作實物剖面。2011年各探區粘制的規格和匯集的形式大同小異。按原中國石油天然氣總公司統一規定,參數井均應逐層挑選岩祥粘制1:500實物剖面。岩屑實物剖面是直觀成果資料,對於掌握地下地層岩性、油氣顯示及縫洞情況,可取得形象化的效果。

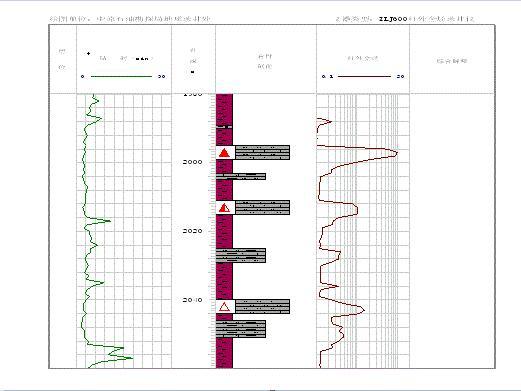

岩屑綜合錄井圖的編繪

岩屑綜合錄井圖是以岩屑錄並草圖為基礎,結合測井曲線進行綜合解釋完成的。
由於岩屑錄井和鑽時錄井的影響因素較多,因此還須進一步依據測井曲線進行岩屑定層歸位。其具體步驟如下:
1.校正深度
與取心深度誤差校正類似,選取在鑽時曲線、電測曲線__卜都具有明顯特徵的岩性層來校正深度校正主要是依靠鑽時曲線與電測曲線之間的深度差值,將岩性剖面上提或下放。
2.複查岩屑,落實剖面
岩屑錄井剖面的岩性與電測曲線解釋的岩性有不符現象時,就應分析測井曲線和複查岩屑,找出原因進行修正。電測解釋中不存在的岩層,複查中發現岩屑、鑽時的變化並不明顯的層段應該取消;某些岩層,雖然在電測解釋中不存在,但岩屑、鑽時的變化很清楚,很可靠,則仍要保留。井壁取心與岩屑、電性有矛盾時可按條帶處理,或考慮是否為電測曲線不易分辨的薄夾層。複查中發現的漏描層應補上。複查中不能解釋的主要岩電矛盾層應作為問題在完井報告中提出。
3.綜合剖面的解釋
以落實剖面為岩性基礎,以電測曲線為深度標準,結合取心等資料繪製剖面。
①綜合解釋必須參考組合測井資料,提高解釋精度。
②單層厚度小於0.5m者,一般岩性可以不作解釋,而在岩性綜述中加以敘述,但對成組的薄互層應適當表示;對有意義的特殊岩性、標準層及油氣顯示層,剖面上應擴大為0.5m解釋。
③除油氣層和砂層深度、厚度的解釋應儘量接近組合測並解釋的深度和厚度(與油氣層及油氣顯示綜合表一致)外,其他岩層解釋界限可畫在整毫米格上。
④岩性綜述。分述各小段地層所包括的岩性、顏色、結構、構造特點以及縱向變化規律等。
