定時器中斷是由單片機中的定時器溢出而申請的中斷。51單片機中有兩個定時器T0和T1。STM32中共有11個定時器。
基本介紹
- 中文名：定時器中斷
- 外文名：Timer Interrupt
- 所屬學科：自動控制、電子信息工程
- 性質：由定時器溢出引發的中斷程式
- 套用：程式延時、計算時間等
- 相關硬體：51單片機、STM32單片機等
產品參數,定時/計數器,中斷,中斷過程,中斷源,工作流程,
產品參數
定時器中斷是由單片機中的定時器溢出而申請的中斷。
51單片機中有兩個定時器T0和T1：
TF0：定時器T0溢出中斷請求。當定時器TO產生溢出時，TO中斷請求標誌TF0置1，請求中斷處理。
TF1：定時器T1溢出中斷請求。當定時器Tl產生溢出時，T1中斷請求標誌TF1置1，請求中斷處理。
Stm32共有11個定時器：
1.兩個高級定時器：TIM1、TIM8-------------------------APB2
2.四個通用定時器：TIM2～TIM5-------------------------APB1
3.兩個基本定時器：TIM6、TIM7-------------------------APB1
4.兩個看門狗
5.一個系統嘀嗒定時器（SysTick）
定時/計數器
定時/計數器T0和T1分別是由兩個8位的專用暫存器組成，即定時/計數器T0由TH0和TL0組成，T1由TH1和TL1組成。此外，其內部還有2個8位的特殊功能暫存器TMOD和TCON，TMOD負責控制和確定T0和T1的功能和工作模式，TCON用來控制T0和T1啟動或停止計數，同時包含定時/計數器的狀態。
TF1：定時器1溢出標誌。定時/計數器溢出時由硬體置位。中斷處理時由硬體清除。或用軟體清除。
TF0：定時器0溢出標誌。定時/計數器溢出時由硬體置位。中斷處理時由硬體清除，或用軟體清除。
中斷

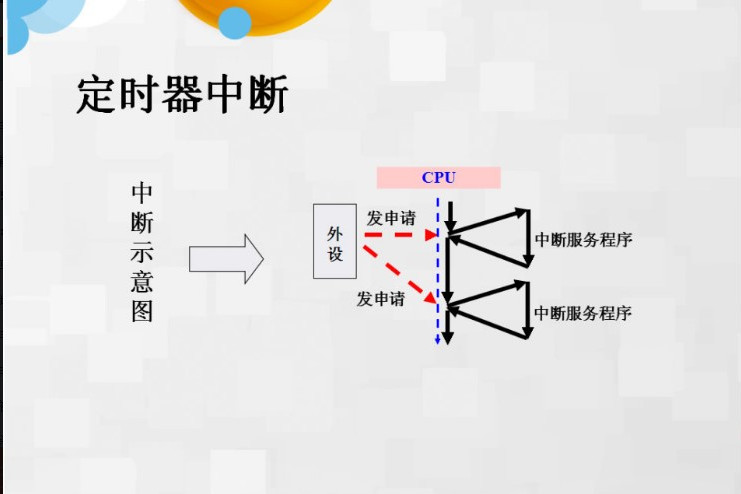

所謂中斷就是程式執行的正常的時候，出現了突發事件，CPU停止當前的程式的執行，轉去處理突發事件，處理完畢後又返回原程式被中斷的位置繼續執行。
中斷可以被分為內部中斷和外部中斷，內部中斷的來源來自CPU內部（軟體中斷指令，溢出，除法錯誤等，例如作業系統從用戶態切換到核心態需藉助CPU內部的軟體中斷），外部中斷的中斷源來自CPU外部，由外設提出請求。
中斷過程
中斷源
（1）INTO：外部中斷0請求，由P3.2引腳輸入。它有兩種觸發方式，通過IT0（TCON.O）來決定是電平觸發方式還是邊沿觸發方式。一旦輸入信號有效，則向CPU申請中斷，並且將中斷標誌IEO置1。
（2）INT1：外部中斷1請求，由P3.3引腳輸入。通過IT1（TCON.2）來決定是電平觸發方式還是邊沿觸發方式。一旦輸入信號有效，則向CPU申請中斷，並將中斷標誌IE1置1。
（3）TF0：定時器T0溢出中斷請求。當定時器TO產生溢出時，TO中斷請求標誌TF0置1，請求中斷處理。
（4）TF1：定時器T1溢出中斷請求。當定時器Tl產生溢出時，T1中斷請求標誌TF1置1，請求中斷處理。
（5）TI/RI：串列口傳送/接收中斷請求。當通過串列口傳送或接收完一幀串列數據時，串列口中斷請求標誌TI或RI置1，請求中斷處理。
工作流程
定時器工作的流程可以按照這個順序（以51為例用定時器0方式一產生50毫秒的定時）
1、確定使用哪個定時器，使用哪種方式，這一步通過TMOD設定，TMOD的低四位是設定定時器0的，高四位是用來設定定時器1的，其中的M0，M1是用來設定定時器工作在哪種方式，GATE一般用不要設定，C/T是選擇計數模式還是定時模式的，如：TMOD = 0X01，就說明定時器0工作在方式1。
2、接下來就要設定定時的時間，用定時器定時50毫秒，可以用這種方式TH0 = (65535 - 50000) / 256，TL0 = (65535 - 50000) % 256；可以這樣理解：因為這是定時器的初值，也就是說計數脈衝就是在這個數的基礎上向上遞增，到達65535後就溢出產生中斷。
3、第三步打開中斷，使用IE暫存器，首先打開總中斷EA = 1，這一步是所有中斷所必須的，然後打開定時器0中斷，ET0 =1。
4、這時準備工作結束，啟動定時器，使用TCON暫存器，TR0 = 1，實現了一個50毫秒的定時。
