孔系組合夾具

孔系組合夾具是組合夾具的一種，其靈活多變，適應性強，可大大減小設計、製造工時及金屬材料消耗。在數控工具機上得到了廣泛的套用。

基本介紹

• 中文名：孔系組合夾具
• 外文名：Hole combination fixture
• 類型：組合夾具的一種
• 特點：靈活多變適應性強，但笨重

簡介

世界上使用的組合夾具有兩種基本類型：即槽系組合夾具和孔系組合夾具。槽系組合夾具元件間靠鍵和槽（鍵槽和T形槽）來定位，孔系組合夾具則是通過銷和孔來實現元件的定位。

結構組成

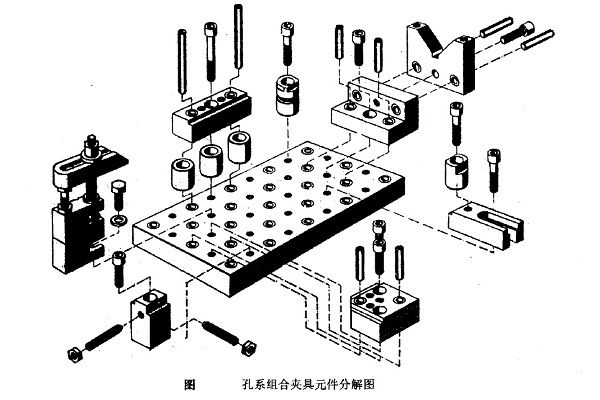

與槽系組合夾具相似，孔系組合夾具也有八大類元件。如圖《孔系組合夾具》所示為孔系組合夾具部分元件的分解圖。由圖中可看出孔系組合夾具元件間孔銷定位、螺紋聯接的方法。元件上光孔的孔徑精度為H6，孔心距誤差為±0.01mm，保證了組裝的精度。

孔系組合夾具

工作原理

組合夾具是一種高度標準化的夾具。它由一套預先制好的、具有不同形狀和尺寸，並具有完全互換性的標準元件及合件, 按照工件的工藝要求組裝而成。夾具用畢以後，元件可以方便地折散， 清洗後人庫，待再次組裝時使用。圖1中標號表示出了組合夾具的八大類元件，各類元件的名稱基本上體現了各類元件的功能。其中的其它件常在組裝中起輔助功能作用，合件表示在結構上由若干零件裝配而成，但在組裝時不能折散。合件按其功能又可分為定位合件、 導向合件、分度合件。

特點

組合夾具具有以下優點：

1、靈活多變，萬能性強。根據需要，可以組裝成多種不同用途的夾具。

2、可大大縮短生產準備周期。組裝一套中等複雜程度的夾具只需幾個小時，這是製造專用夾具無法相比的。

3、可大大減小設計、製造工時及金屬材料消耗。

孔系組合夾具與槽系組合夾具相比，具有精度高、剛性好、易於組裝等特點，特別是它可以方便地提供數控編程的基準一編程原點， 因此在數控工具機上得到了廣泛的套用。

套用

由於以上特點，使組合夾具特別適用於新產品試製，單件小批生產和臨時性突擊任務。組合夾具的不足之處是與專用夾具相比，往往體積較大，顯得笨重。此外，為了組裝各種夾具，需要有一定數量的元件儲備，即一次性投資較大。為此可在各地區建立組裝站，以解決中小企業無力建立組裝室的問題。
